Datasheet RS-101-7C on-off желтый
Технические параметры, размеры и рекомендации производителя

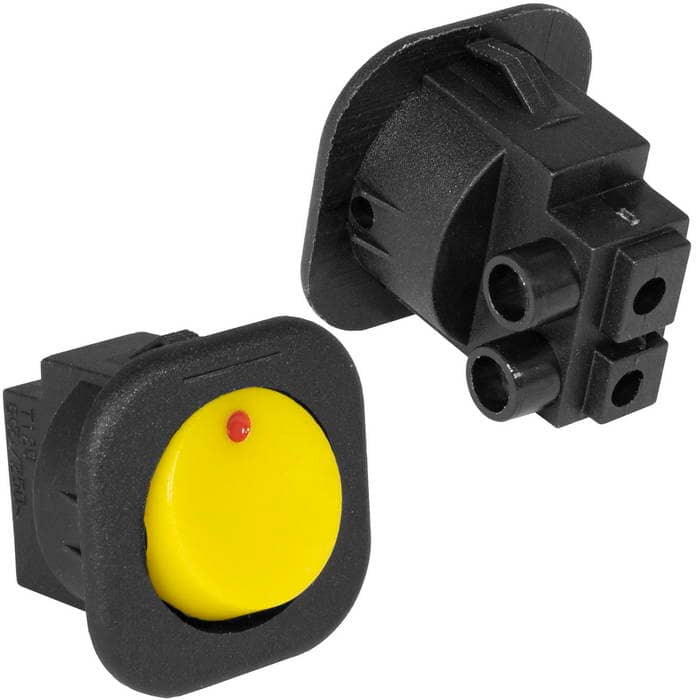

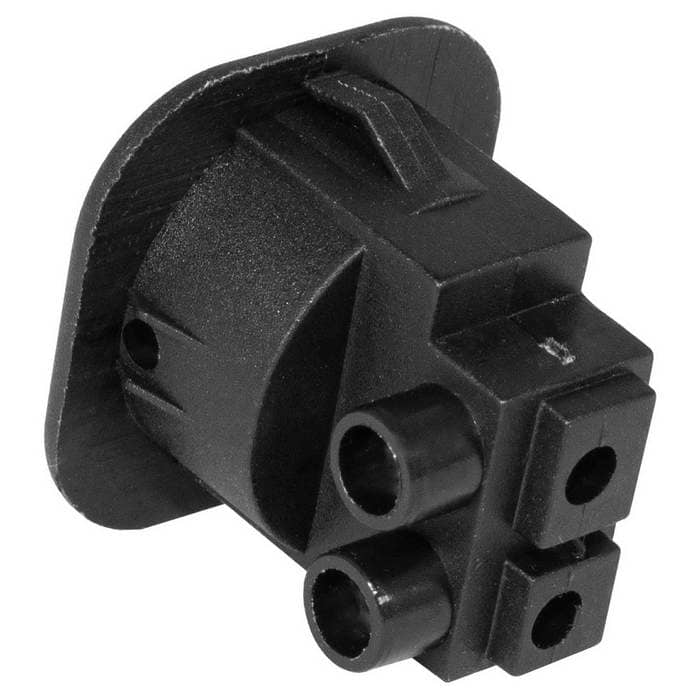

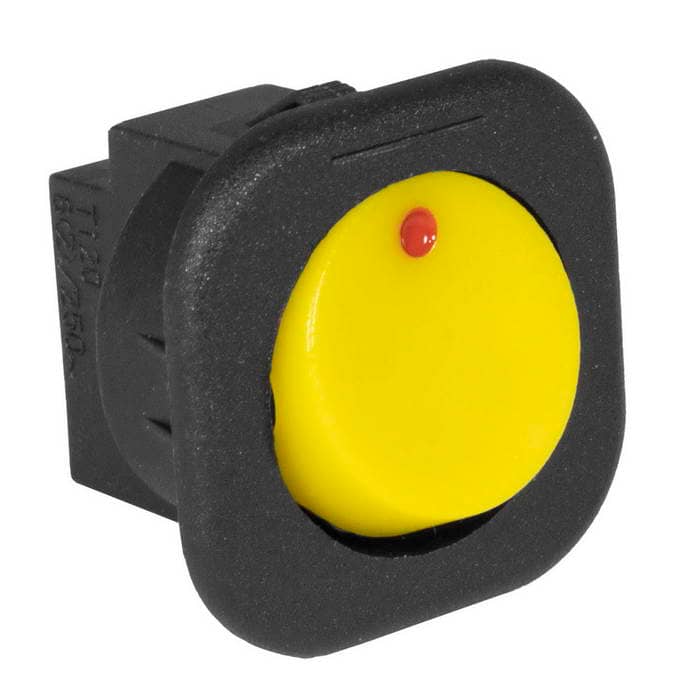

Клавишный переключатель RUICHI RS-101-7C
ON-OFF, 2 контакта под винт, желтый
- MPN
- RS-101-7C on-off желтый
- Бренд
- Ruichi
- Артикул RU
- 116563
Основные параметры
- Схема переключения
- ON-ON (SPST)
- Тип переключателя
- Переключатель клавишный серии RS
- Цвет: клавиша/ корпус
- желтый/ черный
- Кол-во контактов в группе/ кол-во групп (всего контактов)
- 1/2 (2 screw)
- Количество циклов коммутации (электро), не менее
- 10000
- Форма клавиши
- круг (вогнутая), Ф 14,9
220 шт в наличии49,26 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Схема переключения
- ON-ON (SPST)
- Количество циклов коммутации (электро), не менее
- 10000
- Максимальный ток, А
- (АС) - 6
- Сопротивление изоляции, МОм, не менее
- 100 (при Uисп.dc=500 В) МОм
- Коммутируемое напряжение, В
- 125 / 250 (AС)
- Контактное сопротивление, мОм, не более
- 35
- Диэлектрическая прочность, В
- 1500 (50 Гц, 1 мин.)
Монтаж и корпус
- Цвет: клавиша/ корпус
- желтый/ черный
- Кол-во контактов в группе/ кол-во групп (всего контактов)
- 1/2 (2 screw)
- Форма клавиши
- круг (вогнутая), Ф 14,9
- Размер установочного отверстия, мм
- 19.5 х 20.8
- Тип подсветки
- нет
- Глубина, мм
- 26
- Ширина, мм
- 24
- Высота, мм
- 24
Условия эксплуатации
- Диапазон рабочих температур, °C
- -25...+85
Упаковка и вес
- Вес брутто
- 7.00
- Транспортная упаковка: размер/кол-во
- 28.5*21*19/500
Другие параметры
- Тип переключателя
- Переключатель клавишный серии RS

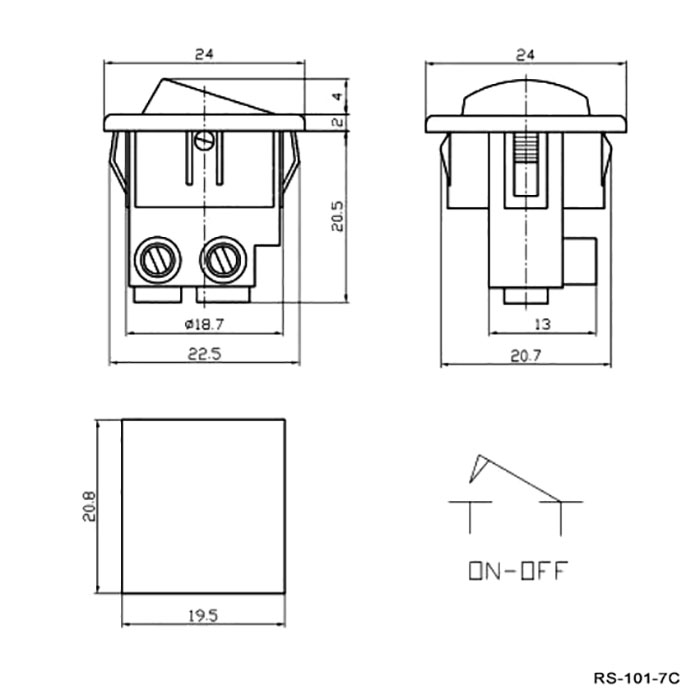

Документация и схема
Условия поставки
Обновлено 12.08.2026- Источник / остаток
- Каталог RU Electronics · 220 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 10 / 50 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
Описание
Клавишный переключатель RUICHI RS-101-7C, ON-OFF, 2 контакта под винт, желтый – это коммутационное устройство, предназначенное для использования в промышленной и бытовой электронной аппаратуре. Токоведущие части таких переключателей выполнены из сплава меди, а контакты – из сплава серебра. Конструкции клавишных переключателей предусматривают наличие подсветки в лице светодиода, лампы накаливания или неоновой лампочкой.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202510 шт220 шт
202550 шт4200 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарRS-101-7C on-off желтыйRUICHIАрт. RU 116563 49,26 ₽220 шт по каталогу |  55,17 ₽45 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  21,42 ₽2 550 шт по каталогу Совпадает 3 из 4 сравнимых параметров |  36,47 ₽1 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  33,23 ₽314 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | ON-ON (SPST) | ON-ON (SPST)Совпадает | ON-OFF-ON, SPDTОтличается | ON-OFF (SPST)Отличается | ON-OFF (SPST)Отличается |
| Коммутируемое напряжение, В | 125 / 250 (AС) | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает |
| Контактное сопротивление, мОм, не более | 35 | 35Совпадает | 35Совпадает | 35Совпадает | 35Совпадает |
| Сопротивление изоляции, МОм, не менее | 100 (при Uисп.dc=500 В) МОм | 100 (при Uисп.dc=500 В) МОмСовпадает | 100 (при Uисп.dc=500 В) МОмСовпадает | 100 (при Uисп.dc=500 В) МОмСовпадает | 100 (при Uисп.dc=500 В) МОмСовпадает |
| Максимальный ток, А | (АС) - 6 | (АС) - 6Совпадает | —Нет данных | (АС) - 13/ 6,5Отличается | (АС) - 13/ 6,5Отличается |
- 55,17 ₽45 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-ON (SPST)АналогON-ON (SPST)Совпадает
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог35Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
- Максимальный ток, А
- Текущий(АС) - 6Аналог(АС) - 6Совпадает
- 21,42 ₽2 550 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Схема переключения
- ТекущийON-ON (SPST)АналогON-OFF-ON, SPDTОтличается
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог35Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
- Максимальный ток, А
- Текущий(АС) - 6Аналог—Нет данных
- 36,47 ₽1 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-ON (SPST)АналогON-OFF (SPST)Отличается
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог35Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
- Максимальный ток, А
- Текущий(АС) - 6Аналог(АС) - 13/ 6,5Отличается
- 33,23 ₽314 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-ON (SPST)АналогON-OFF (SPST)Отличается
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог35Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
- Максимальный ток, А
- Текущий(АС) - 6Аналог(АС) - 13/ 6,5Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
