Datasheet RS-101-7C on-off красный
Технические параметры, размеры и рекомендации производителя
Клавишные (рокерные) переключатели

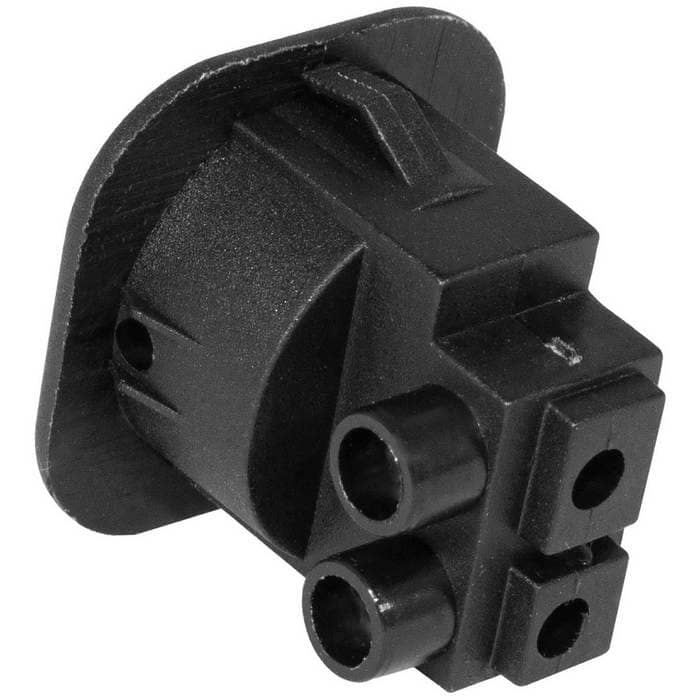

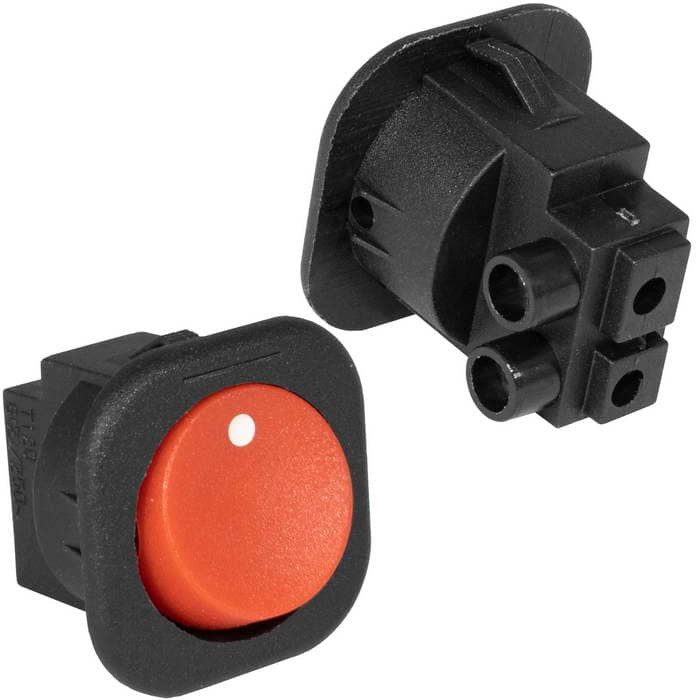

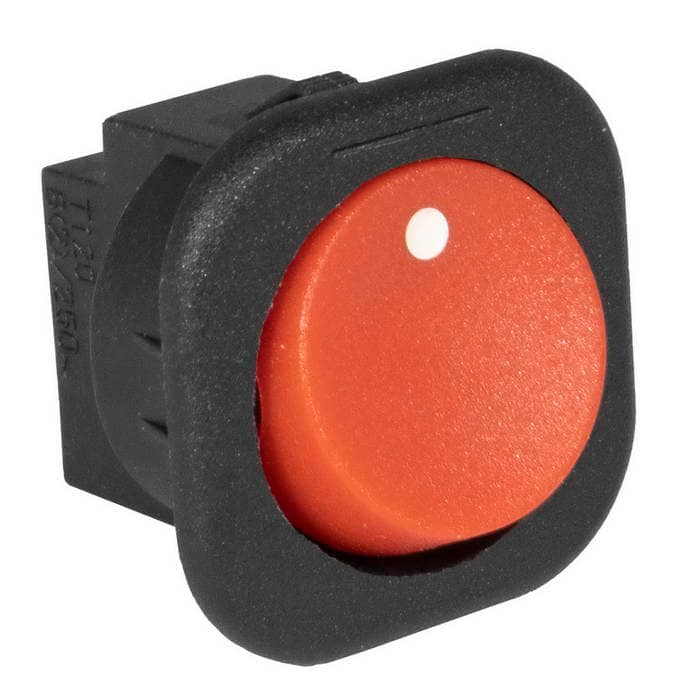

Клавишный переключатель RUICHI RS-101-7C, ON-OFF, 2 контакта под винт, красный
Клавишный переключатель RUICHI RS-101-7C, ON-OFF, 2 контакта под винт, красный
- MPN
- RS-101-7C on-off красный
- Бренд
- Ruichi
- Артикул RU
- 116560
- Каталог обновлён
- 30.07.2026
- Источник / остаток
- Каталог RU Electronics · 160 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 15 / 20 / 100 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
160 шт в наличии55,17 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

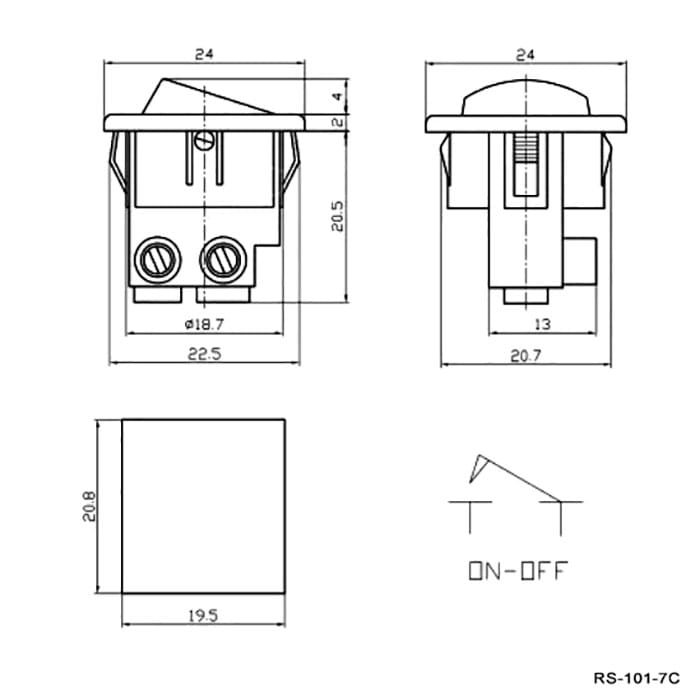

Документация и схема
Характеристики
- Вес брутто
- 8.00
- Транспортная упаковка: размер/кол-во
- 33.5*25*22.5/500
- Тип переключателя
- Переключатель клавишный серии RS
- Схема переключения
- ON-ON (SPST)
- Цвет: клавиша/ корпус
- красный/ черный
- Кол-во контактов в группе/ кол-во групп (всего контактов)
- 1/2 (2 screw)
- Количество циклов коммутации (электро), не менее
- 10000
- Форма клавиши
- круг (вогнутая), Ф 14,9
- Максимальный ток, А
- (АС) - 6
- Сопротивление изоляции, МОм, не менее
- 100 (при Uисп.dc=500 В) МОм
- Коммутируемое напряжение, В
- 125 / 250 (AС)
- Контактное сопротивление, мОм, не более
- 35
- Размер установочного отверстия, мм
- 19.5 х 20.8
- Диэлектрическая прочность, В
- 1500 (50 Гц, 1 мин.)
- Тип подсветки
- нет
- Диапазон рабочих температур, °C
- -25...+85
- Глубина, мм
- 26
- Ширина, мм
- 24
- Высота, мм
- 24
Описание
Клавишный переключатель RUICHI RS-101-7C, ON-OFF, 2 контакта под винт, красный – это коммутационное устройство, предназначенное для использования в промышленной и бытовой электронной аппаратуре. Токоведущие части таких переключателей выполнены из сплава меди, а контакты – из сплава серебра. Конструкции клавишных переключателей предусматривают наличие подсветки в лице светодиода, лампы накаливания или неоновой лампочкой.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202515 шт460 шт
2025100 шт1100 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарRS-101-7C on-off красныйRUICHIАрт. RU 116560 55,17 ₽160 шт по каталогу |  50,78 ₽450 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  21,42 ₽2 750 шт по каталогу Совпадает 3 из 4 сравнимых параметров |  36,47 ₽1 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  33,23 ₽314 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | ON-ON (SPST) | ON-ON (SPST)Совпадает | ON-OFF-ON, SPDTОтличается | ON-OFF (SPST)Отличается | ON-OFF (SPST)Отличается |
| Коммутируемое напряжение, В | 125 / 250 (AС) | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает |
| Контактное сопротивление, мОм, не более | 35 | 35Совпадает | 35Совпадает | 35Совпадает | 35Совпадает |
| Сопротивление изоляции, МОм, не менее | 100 (при Uисп.dc=500 В) МОм | 100 (при Uисп.dc=500 В) МОмСовпадает | 100 (при Uисп.dc=500 В) МОмСовпадает | 100 (при Uисп.dc=500 В) МОмСовпадает | 100 (при Uисп.dc=500 В) МОмСовпадает |
| Максимальный ток, А | (АС) - 6 | (АС) - 6Совпадает | —Нет данных | (АС) - 13/ 6,5Отличается | (АС) - 13/ 6,5Отличается |
- 50,78 ₽450 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-ON (SPST)АналогON-ON (SPST)Совпадает
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог35Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
- Максимальный ток, А
- Текущий(АС) - 6Аналог(АС) - 6Совпадает
- 21,42 ₽2 750 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Схема переключения
- ТекущийON-ON (SPST)АналогON-OFF-ON, SPDTОтличается
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог35Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
- Максимальный ток, А
- Текущий(АС) - 6Аналог—Нет данных
- 36,47 ₽1 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-ON (SPST)АналогON-OFF (SPST)Отличается
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог35Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
- Максимальный ток, А
- Текущий(АС) - 6Аналог(АС) - 13/ 6,5Отличается
- 33,23 ₽314 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-ON (SPST)АналогON-OFF (SPST)Отличается
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог35Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
- Максимальный ток, А
- Текущий(АС) - 6Аналог(АС) - 13/ 6,5Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
