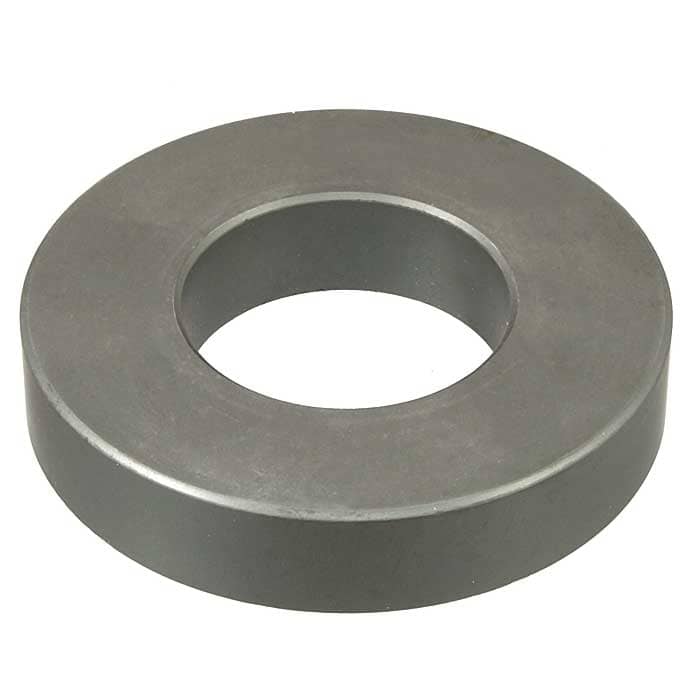

Феррит RUICHI

R100x50x20, PC40

MPN
R100x50x20 PC40
Бренд
Ruichi
Артикул RU
89875

Основные параметры

Форма
кольцо
Марка
PC40
Начальная магнитная проницаемость, μi
2300
Коэрцитивная сила, А/м
14,3
Температура Кюри, °C
>215
Эффективная длина магнитной линии, мм
216,9
Все характеристики
Документация
48 шт в наличии890,22 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

15 параметров из источника

Монтаж и корпус

Форма
кольцо
Эффективная длина магнитной линии, мм
216,9
Диаметр, мм
внешний (А) - 100±1 ; внутренний (B) - 50±0.3
Материал
Mn-Zn
Высота, мм
20 ± 0,2

Условия эксплуатации

Температура Кюри, °C
>215
Диапазон рабочих температур, °C
-40...+215

Упаковка и вес

Вес брутто
577.08
Транспортная упаковка: размер/кол-во
42*30*15/24

Другие параметры

Марка
PC40
Начальная магнитная проницаемость, μi
2300
Коэрцитивная сила, А/м
14,3
Эффективная площадь поперечного сечения, мм2
477,9
Эффективный объем сердечника, мм3
103699
Тип
Сердечник ферритовый кольцевой

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

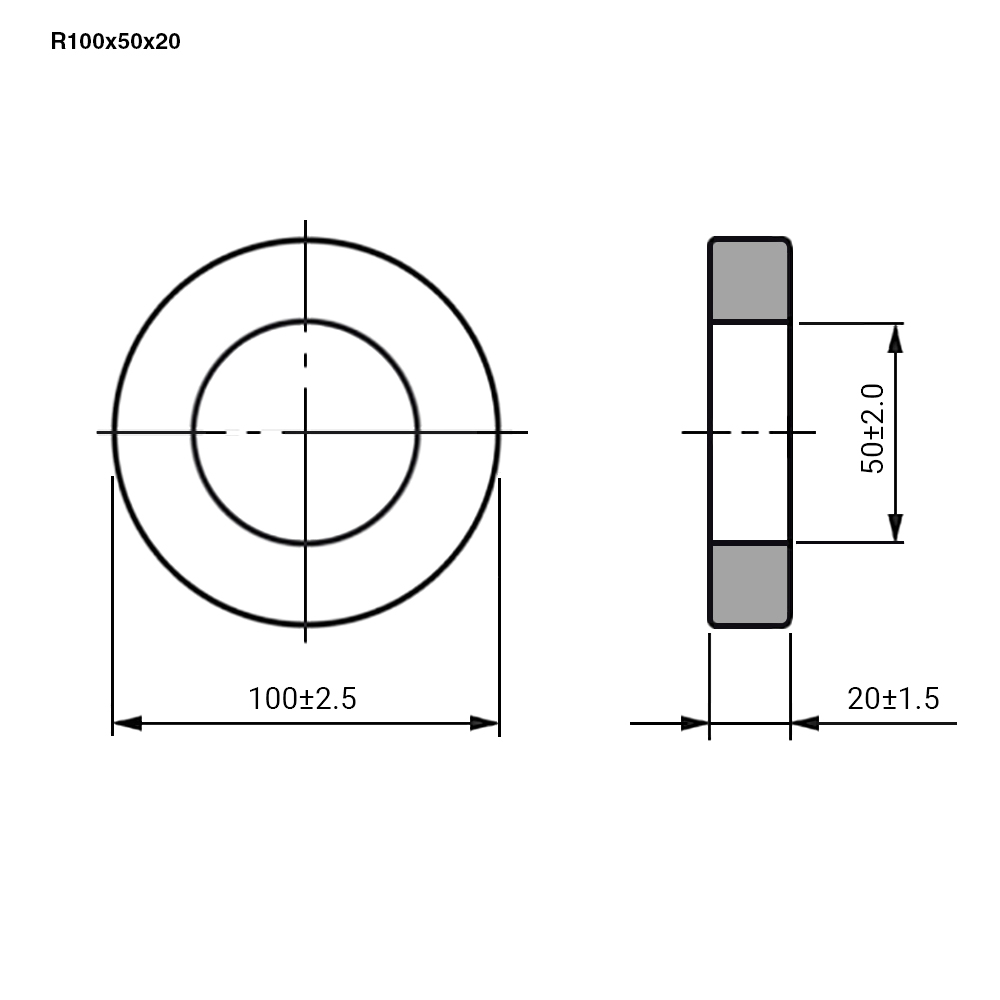

Миниатюра: Схема R100x50x20 PC40
IMAGE · Схема

Схема R100x50x20 PC40

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 01.09.2026
Источник / остаток
Каталог RU Electronics · 48 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
1 / 12 шт в упаковке
Date code / партия
Год / маркировка: 2026

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20261 шт2424 шт
202612 шт224 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарR100x50x20 PC40RUICHIАрт. RU 89875
890,22 ₽48 шт по каталогу
Параметрический вариантRUICHIP6 PC40Арт. RU 89909
6,36 ₽3 250 шт по каталогу

Совпадает 2 из 4 сравнимых параметров

Параметрический вариантRUICHIR100х60х20 PC40Арт. RU 119811
702,01 ₽45 шт по каталогу

Совпадает 2 из 4 сравнимых параметров

Параметрический вариантRUICHIP30 PC40Арт. RU 89914
63,00 ₽378 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантRUICHIP26 PC40Арт. RU 89916
25,41 ₽525 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Высота, мм20 ± 0,23,8 ± 0,1Отличается20 ± 0,2Совпадает9,4 ± 0,3Отличается8,3 ± 0,3Отличается
Диаметр, ммвнешний (А) - 100±1 ; внутренний (B) - 50±0.36Отличаетсявнешний (А) - 102±3 ; внутренний (B) - 60±0.3Отличается30Отличается25Отличается
Диапазон рабочих температур, °C-40...+215-40...+215Совпадает-40...+215Совпадает-40...+215Совпадает-40...+215Совпадает
Температура Кюри, °C>215>215Совпадает—Нет данных>215Совпадает>215Совпадает
Эффективная длина магнитной линии, мм216,9—Нет данных253,1Отличается44,8Отличается39Отличается
  • Параметрический вариантRUICHIP6 PC40Арт. RU 89909
    6,36 ₽3 250 шт по каталогу

    Совпадает 2 из 4 сравнимых параметров

    Высота, мм
    Текущий20 ± 0,2Аналог3,8 ± 0,1Отличается
    Диаметр, мм
    Текущийвнешний (А) - 100±1 ; внутренний (B) - 50±0.3Аналог6Отличается
    Диапазон рабочих температур, °C
    Текущий-40...+215Аналог-40...+215Совпадает
    Температура Кюри, °C
    Текущий>215Аналог>215Совпадает
    Эффективная длина магнитной линии, мм
    Текущий216,9Аналог—Нет данных
    Открыть товар
  • Параметрический вариантRUICHIR100х60х20 PC40Арт. RU 119811
    702,01 ₽45 шт по каталогу

    Совпадает 2 из 4 сравнимых параметров

    Высота, мм
    Текущий20 ± 0,2Аналог20 ± 0,2Совпадает
    Диаметр, мм
    Текущийвнешний (А) - 100±1 ; внутренний (B) - 50±0.3Аналогвнешний (А) - 102±3 ; внутренний (B) - 60±0.3Отличается
    Диапазон рабочих температур, °C
    Текущий-40...+215Аналог-40...+215Совпадает
    Температура Кюри, °C
    Текущий>215Аналог—Нет данных
    Эффективная длина магнитной линии, мм
    Текущий216,9Аналог253,1Отличается
    Открыть товар
  • Параметрический вариантRUICHIP30 PC40Арт. RU 89914
    63,00 ₽378 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Высота, мм
    Текущий20 ± 0,2Аналог9,4 ± 0,3Отличается
    Диаметр, мм
    Текущийвнешний (А) - 100±1 ; внутренний (B) - 50±0.3Аналог30Отличается
    Диапазон рабочих температур, °C
    Текущий-40...+215Аналог-40...+215Совпадает
    Температура Кюри, °C
    Текущий>215Аналог>215Совпадает
    Эффективная длина магнитной линии, мм
    Текущий216,9Аналог44,8Отличается
    Открыть товар
  • Параметрический вариантRUICHIP26 PC40Арт. RU 89916
    25,41 ₽525 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Высота, мм
    Текущий20 ± 0,2Аналог8,3 ± 0,3Отличается
    Диаметр, мм
    Текущийвнешний (А) - 100±1 ; внутренний (B) - 50±0.3Аналог25Отличается
    Диапазон рабочих температур, °C
    Текущий-40...+215Аналог-40...+215Совпадает
    Температура Кюри, °C
    Текущий>215Аналог>215Совпадает
    Эффективная длина магнитной линии, мм
    Текущий216,9Аналог39Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
