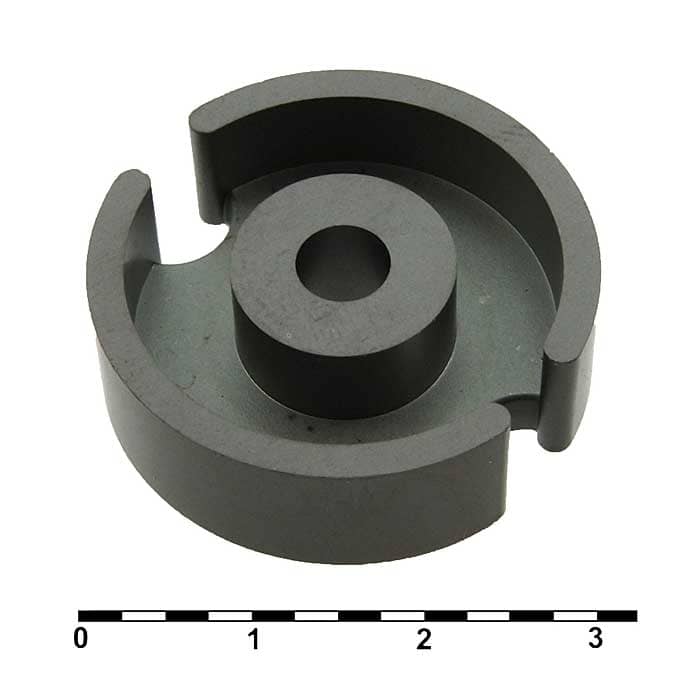

Феррит RUICHI

P30, PC40

MPN
P30 PC40
Бренд
Ruichi
Артикул RU
89914

Основные параметры

Форма
чашка
Марка
PC40
Начальная магнитная проницаемость, μi
2300
Коэрцитивная сила, А/м
14,3
Температура Кюри, °C
>215
Эффективная длина магнитной линии, мм
44,8
Все характеристики
Документация
378 шт в наличии63,00 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

15 параметров из источника

Монтаж и корпус

Форма
чашка
Эффективная длина магнитной линии, мм
44,8
Диаметр, мм
30
Материал
Mn-Zn
Высота, мм
9,4 ± 0,3

Условия эксплуатации

Температура Кюри, °C
>215
Диапазон рабочих температур, °C
-40...+215

Упаковка и вес

Вес брутто
18.65
Транспортная упаковка: размер/кол-во
28.5*21*19/504

Другие параметры

Марка
PC40
Начальная магнитная проницаемость, μi
2300
Коэрцитивная сила, А/м
14,3
Эффективная площадь поперечного сечения, мм2
139,6
Эффективный объем сердечника, мм3
6234,8
Тип
Сердечник ферритовый чашечный

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

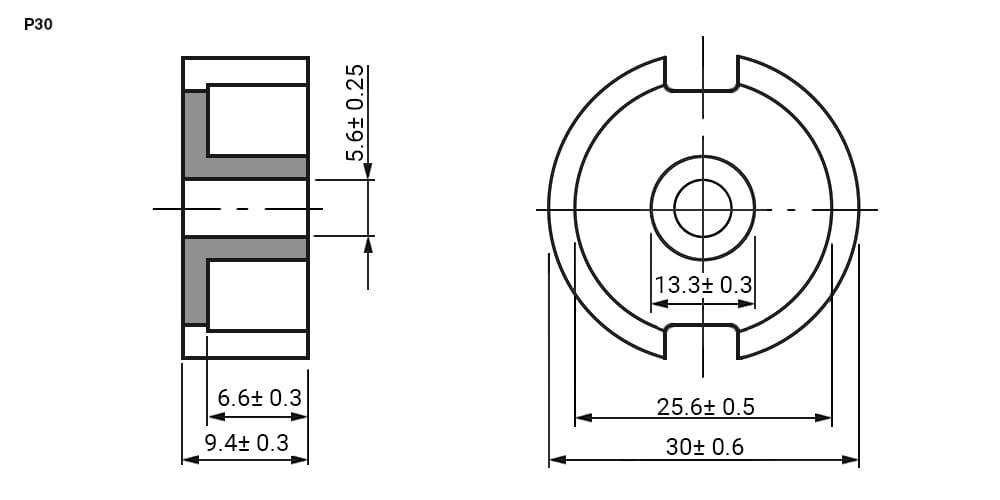

Миниатюра: Схема P30 PC40
IMAGE · Схема

Схема P30 PC40

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 14.07.2026
Источник / остаток
Каталог RU Electronics · 378 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
10 / 23 / 126 шт в упаковке
Date code / партия
Год / маркировка: 2024

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202410 шт880 шт
202423 шт246 шт
2024126 шт2252 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарP30 PC40RUICHIАрт. RU 89914
63,00 ₽378 шт по каталогу
Параметрический вариантRUICHIEE42/21/20 PC40Арт. RU 89820
61,94 ₽727 шт по каталогу

Совпадает 2 из 2 сравнимых параметров

Параметрический вариантRUICHIP6 PC40Арт. RU 89909
6,36 ₽3 250 шт по каталогу

Совпадает 2 из 4 сравнимых параметров

Параметрический вариантRUICHIEE42/21/15 PC40Арт. RU 89821
51,95 ₽4 шт по каталогу

Совпадает 2 из 4 сравнимых параметров

Параметрический вариантRUICHIP26 PC40Арт. RU 89916
25,41 ₽525 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Высота, мм9,4 ± 0,3—Нет данных3,8 ± 0,1Отличается21,1 ± 0,3Отличается8,3 ± 0,3Отличается
Температура Кюри, °C>215>215Совпадает>215Совпадает>215Совпадает>215Совпадает
Диапазон рабочих температур, °C-40...+215-40...+215Совпадает-40...+215Совпадает-40...+215Совпадает-40...+215Совпадает
Диаметр, мм30—Нет данных6Отличается—Нет данных25Отличается
Эффективная длина магнитной линии, мм44,8—Нет данных—Нет данных97,4Отличается39Отличается
  • Параметрический вариантRUICHIEE42/21/20 PC40Арт. RU 89820
    61,94 ₽727 шт по каталогу

    Совпадает 2 из 2 сравнимых параметров

    Высота, мм
    Текущий9,4 ± 0,3Аналог—Нет данных
    Температура Кюри, °C
    Текущий>215Аналог>215Совпадает
    Диапазон рабочих температур, °C
    Текущий-40...+215Аналог-40...+215Совпадает
    Диаметр, мм
    Текущий30Аналог—Нет данных
    Эффективная длина магнитной линии, мм
    Текущий44,8Аналог—Нет данных
    Открыть товар
  • Параметрический вариантRUICHIP6 PC40Арт. RU 89909
    6,36 ₽3 250 шт по каталогу

    Совпадает 2 из 4 сравнимых параметров

    Высота, мм
    Текущий9,4 ± 0,3Аналог3,8 ± 0,1Отличается
    Температура Кюри, °C
    Текущий>215Аналог>215Совпадает
    Диапазон рабочих температур, °C
    Текущий-40...+215Аналог-40...+215Совпадает
    Диаметр, мм
    Текущий30Аналог6Отличается
    Эффективная длина магнитной линии, мм
    Текущий44,8Аналог—Нет данных
    Открыть товар
  • Параметрический вариантRUICHIEE42/21/15 PC40Арт. RU 89821
    51,95 ₽4 шт по каталогу

    Совпадает 2 из 4 сравнимых параметров

    Высота, мм
    Текущий9,4 ± 0,3Аналог21,1 ± 0,3Отличается
    Температура Кюри, °C
    Текущий>215Аналог>215Совпадает
    Диапазон рабочих температур, °C
    Текущий-40...+215Аналог-40...+215Совпадает
    Диаметр, мм
    Текущий30Аналог—Нет данных
    Эффективная длина магнитной линии, мм
    Текущий44,8Аналог97,4Отличается
    Открыть товар
  • Параметрический вариантRUICHIP26 PC40Арт. RU 89916
    25,41 ₽525 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Высота, мм
    Текущий9,4 ± 0,3Аналог8,3 ± 0,3Отличается
    Температура Кюри, °C
    Текущий>215Аналог>215Совпадает
    Диапазон рабочих температур, °C
    Текущий-40...+215Аналог-40...+215Совпадает
    Диаметр, мм
    Текущий30Аналог25Отличается
    Эффективная длина магнитной линии, мм
    Текущий44,8Аналог39Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
