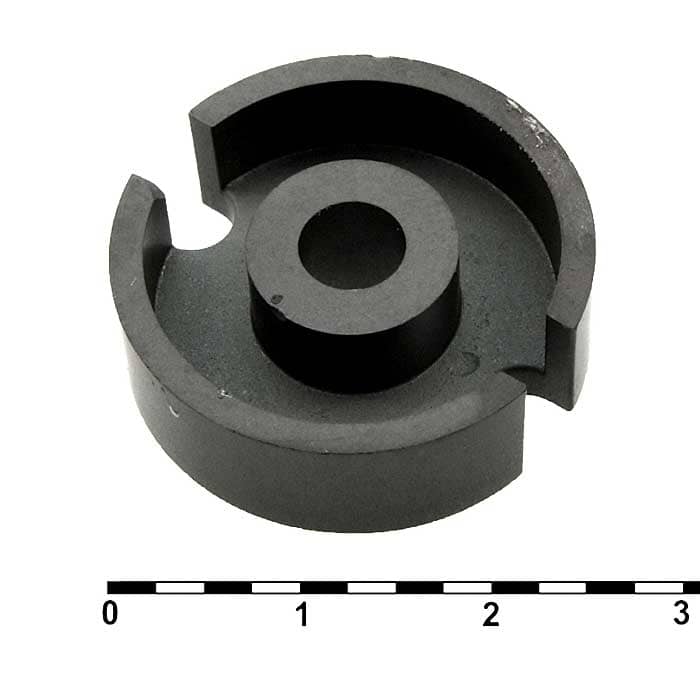

Феррит RUICHI

P26, PC40

MPN
P26 PC40
Бренд
Ruichi
Артикул RU
89916

Основные параметры

Форма
чашка
Марка
PC40
Начальная магнитная проницаемость, μi
2300
Коэрцитивная сила, А/м
14,3
Температура Кюри, °C
>215
Эффективная длина магнитной линии, мм
39
Все характеристики
Документация
525 шт в наличии25,41 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

15 параметров из источника

Монтаж и корпус

Форма
чашка
Эффективная длина магнитной линии, мм
39
Диаметр, мм
25
Материал
Mn-Zn
Высота, мм
8,3 ± 0,3

Условия эксплуатации

Температура Кюри, °C
>215
Диапазон рабочих температур, °C
-40...+215

Упаковка и вес

Вес брутто
12.50
Транспортная упаковка: размер/кол-во
48*32*22.5/1000

Другие параметры

Марка
PC40
Начальная магнитная проницаемость, μi
2300
Коэрцитивная сила, А/м
14,3
Эффективная площадь поперечного сечения, мм2
91
Эффективный объем сердечника, мм3
3530
Тип
Сердечник ферритовый чашечный

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

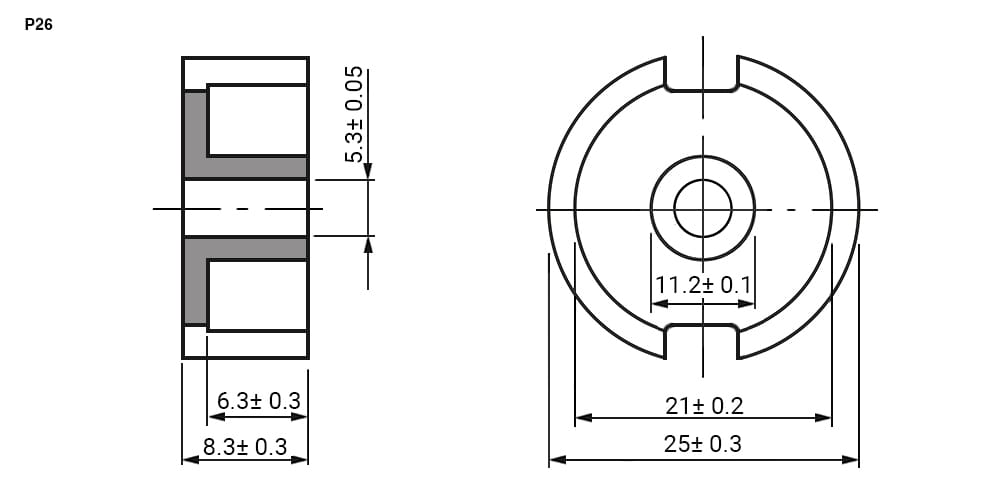

Миниатюра: Схема P26 PC40
IMAGE · Схема

Схема P26 PC40

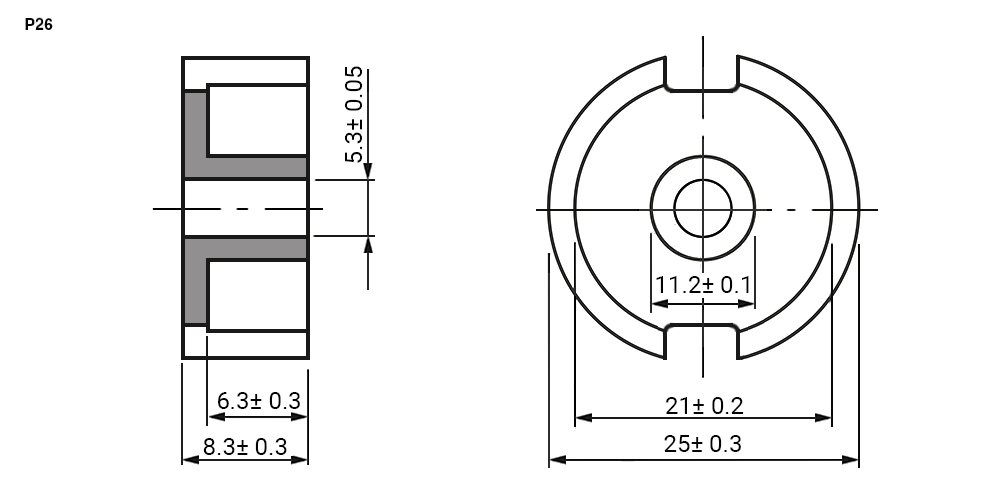

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 19.08.2026
Источник / остаток
Каталог RU Electronics · 525 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
15 / 99 / 372 шт в упаковке
Date code / партия
Год / маркировка: 2021 / 2014

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202115 шт115 шт
201499 шт199 шт
2014372 шт1372 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарP26 PC40RUICHIАрт. RU 89916
25,41 ₽525 шт по каталогу
Параметрический вариантRUICHIEE42/21/20 PC40Арт. RU 89820
61,94 ₽727 шт по каталогу

Совпадает 2 из 2 сравнимых параметров

Параметрический вариантRUICHIP6 PC40Арт. RU 89909
6,36 ₽3 250 шт по каталогу

Совпадает 2 из 4 сравнимых параметров

Параметрический вариантRUICHIEE55/28/21 PC40Арт. RU 89819
121,77 ₽183 шт по каталогу

Совпадает 2 из 4 сравнимых параметров

Параметрический вариантRUICHIP14 PC40Арт. RU 89919
7,73 ₽1 200 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Высота, мм8,3 ± 0,3—Нет данных3,8 ± 0,1Отличается27,5 ± 0,3Отличается4,5 ± 0,1Отличается
Температура Кюри, °C>215>215Совпадает>215Совпадает>215Совпадает>215Совпадает
Диапазон рабочих температур, °C-40...+215-40...+215Совпадает-40...+215Совпадает-40...+215Совпадает-40...+215Совпадает
Диаметр, мм25—Нет данных6Отличается—Нет данных13,9Отличается
Эффективная длина магнитной линии, мм39—Нет данных—Нет данных123Отличается19,6Отличается
  • Параметрический вариантRUICHIEE42/21/20 PC40Арт. RU 89820
    61,94 ₽727 шт по каталогу

    Совпадает 2 из 2 сравнимых параметров

    Высота, мм
    Текущий8,3 ± 0,3Аналог—Нет данных
    Температура Кюри, °C
    Текущий>215Аналог>215Совпадает
    Диапазон рабочих температур, °C
    Текущий-40...+215Аналог-40...+215Совпадает
    Диаметр, мм
    Текущий25Аналог—Нет данных
    Эффективная длина магнитной линии, мм
    Текущий39Аналог—Нет данных
    Открыть товар
  • Параметрический вариантRUICHIP6 PC40Арт. RU 89909
    6,36 ₽3 250 шт по каталогу

    Совпадает 2 из 4 сравнимых параметров

    Высота, мм
    Текущий8,3 ± 0,3Аналог3,8 ± 0,1Отличается
    Температура Кюри, °C
    Текущий>215Аналог>215Совпадает
    Диапазон рабочих температур, °C
    Текущий-40...+215Аналог-40...+215Совпадает
    Диаметр, мм
    Текущий25Аналог6Отличается
    Эффективная длина магнитной линии, мм
    Текущий39Аналог—Нет данных
    Открыть товар
  • Параметрический вариантRUICHIEE55/28/21 PC40Арт. RU 89819
    121,77 ₽183 шт по каталогу

    Совпадает 2 из 4 сравнимых параметров

    Высота, мм
    Текущий8,3 ± 0,3Аналог27,5 ± 0,3Отличается
    Температура Кюри, °C
    Текущий>215Аналог>215Совпадает
    Диапазон рабочих температур, °C
    Текущий-40...+215Аналог-40...+215Совпадает
    Диаметр, мм
    Текущий25Аналог—Нет данных
    Эффективная длина магнитной линии, мм
    Текущий39Аналог123Отличается
    Открыть товар
  • Параметрический вариантRUICHIP14 PC40Арт. RU 89919
    7,73 ₽1 200 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Высота, мм
    Текущий8,3 ± 0,3Аналог4,5 ± 0,1Отличается
    Температура Кюри, °C
    Текущий>215Аналог>215Совпадает
    Диапазон рабочих температур, °C
    Текущий-40...+215Аналог-40...+215Совпадает
    Диаметр, мм
    Текущий25Аналог13,9Отличается
    Эффективная длина магнитной линии, мм
    Текущий39Аналог19,6Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
