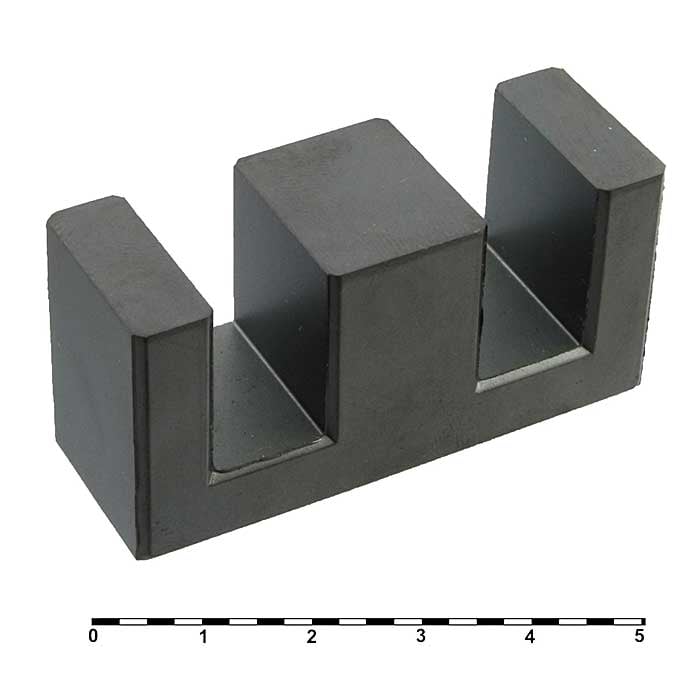

Феррит RUICHI, EE55/28/21, PC40
Феррит RUICHI, EE55/28/21, PC40
- MPN
- EE55/28/21 PC40
- Бренд
- Ruichi
- Артикул RU
- 89819
- Каталог обновлён
- 29.07.2026
- Источник / остаток
- Каталог RU Electronics · 238 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 5 / 23 / 200 шт в упаковке
- Date code / партия
- Год / маркировка: 2024 / 2021
- Документация
- Datasheet отсутствует — можно запросить
238 шт в наличии121,77 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

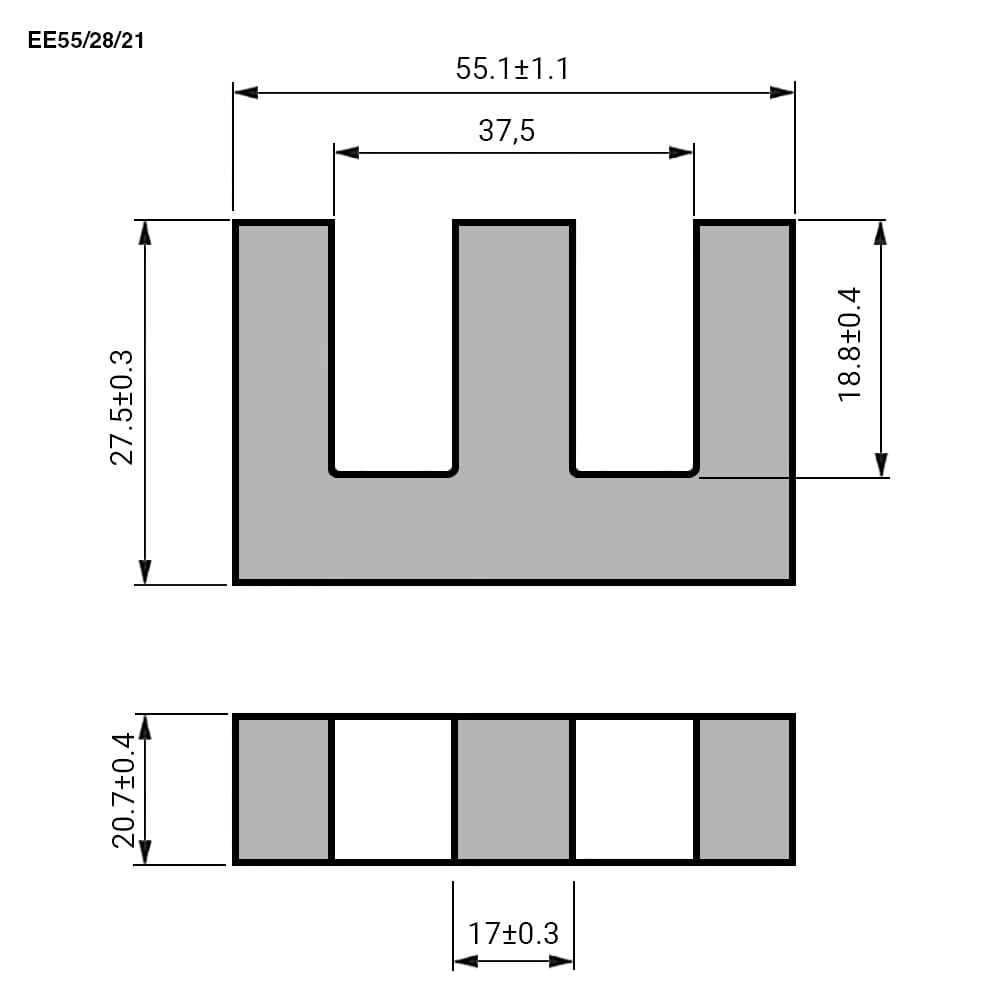

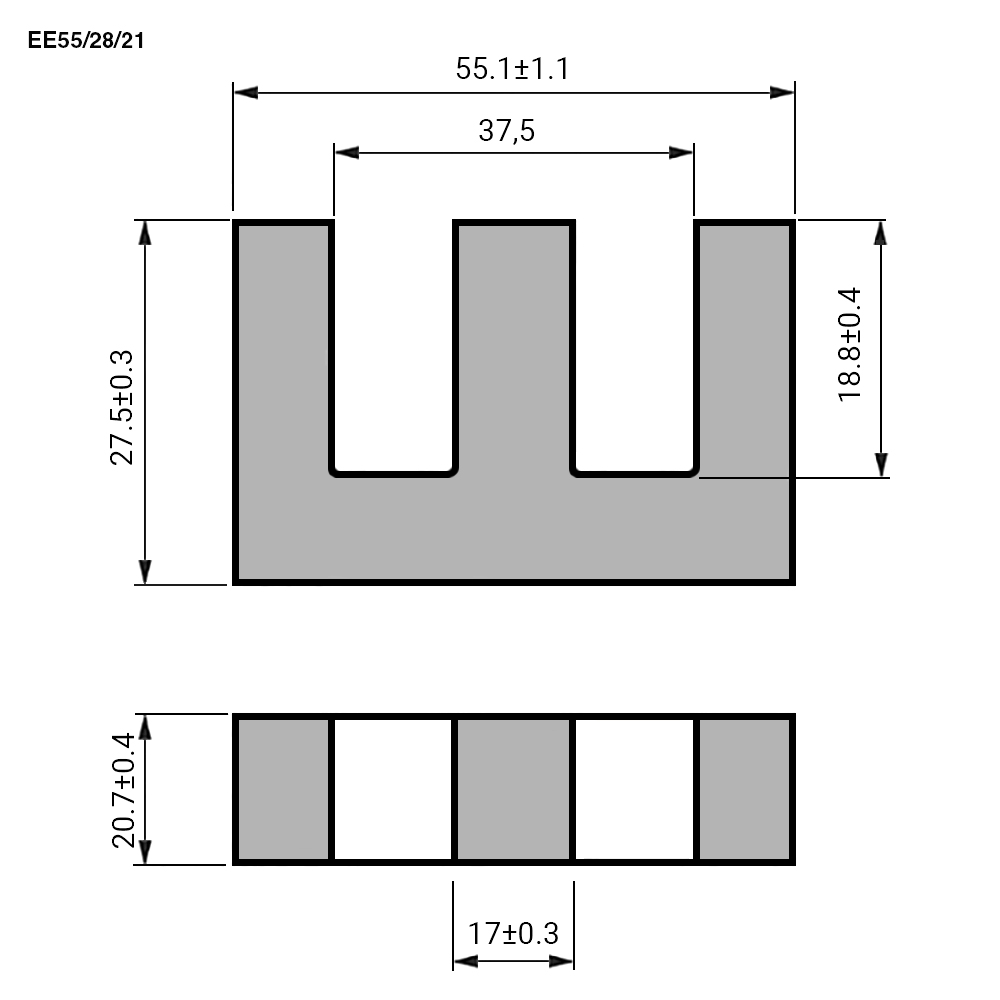

Документация и схема
Datasheet не найден в каталоге
Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.
Характеристики
- Форма
- Ш-образная
- Марка
- PC40
- Начальная магнитная проницаемость, μi
- 2300
- Коэрцитивная сила, А/м
- 14,3
- Температура Кюри, °C
- >215
- Эффективная длина магнитной линии, мм
- 123
- Эффективная площадь поперечного сечения, мм2
- 354
- Эффективный объем сердечника, мм3
- 43700
- Вес брутто
- 112.10
- Транспортная упаковка: размер/кол-во
- 42*28*18.5/100
- Тип
- Сердечник ферритовый серии ЕЕ
- Диапазон рабочих температур, °C
- -40...+215
- Материал
- Mn - Zn
- Глубина, мм
- 20,7 ± 0,4
- Ширина, мм
- 55,1 ± 1,1
- Высота, мм
- 27,5 ± 0,3
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20245 шт315 шт
202123 шт123 шт
2024200 шт1200 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарEE55/28/21 PC40RUICHIАрт. RU 89819 121,77 ₽238 шт по каталогу |  61,94 ₽1 252 шт по каталогу Совпадает 2 из 2 сравнимых параметров |  51,95 ₽456 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  188,98 ₽290 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  10,46 ₽3 036 шт по каталогу Совпадает 1 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Температура Кюри, °C | >215 | >215Совпадает | >215Совпадает | >215Совпадает | >215Совпадает |
| Глубина, мм | 20,7 ± 0,4 | —Нет данных | 21,1 ± 0,4Отличается | 27 ± 0,2Отличается | 7 ± 0,2Отличается |
| Ширина, мм | 55,1 ± 1,1 | —Нет данных | 42,1 ± 0,9Отличается | 65 ± 0,2Отличается | 30 ± 0,2Отличается |
| Высота, мм | 27,5 ± 0,3 | —Нет данных | 21,1 ± 0,3Отличается | 32 ± 0,2Отличается | 15 ± 0,2Отличается |
| Диапазон рабочих температур, °C | -40...+215 | -40...+215Совпадает | -40...+215Совпадает | -40...+215Совпадает | —Нет данных |
- 61,94 ₽1 252 шт по каталогу
Совпадает 2 из 2 сравнимых параметров
- Температура Кюри, °C
- Текущий>215Аналог>215Совпадает
- Глубина, мм
- Текущий20,7 ± 0,4Аналог—Нет данных
- Ширина, мм
- Текущий55,1 ± 1,1Аналог—Нет данных
- Высота, мм
- Текущий27,5 ± 0,3Аналог—Нет данных
- Диапазон рабочих температур, °C
- Текущий-40...+215Аналог-40...+215Совпадает
- 51,95 ₽456 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Температура Кюри, °C
- Текущий>215Аналог>215Совпадает
- Глубина, мм
- Текущий20,7 ± 0,4Аналог21,1 ± 0,4Отличается
- Ширина, мм
- Текущий55,1 ± 1,1Аналог42,1 ± 0,9Отличается
- Высота, мм
- Текущий27,5 ± 0,3Аналог21,1 ± 0,3Отличается
- Диапазон рабочих температур, °C
- Текущий-40...+215Аналог-40...+215Совпадает
- 188,98 ₽290 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Температура Кюри, °C
- Текущий>215Аналог>215Совпадает
- Глубина, мм
- Текущий20,7 ± 0,4Аналог27 ± 0,2Отличается
- Ширина, мм
- Текущий55,1 ± 1,1Аналог65 ± 0,2Отличается
- Высота, мм
- Текущий27,5 ± 0,3Аналог32 ± 0,2Отличается
- Диапазон рабочих температур, °C
- Текущий-40...+215Аналог-40...+215Совпадает
- 10,46 ₽3 036 шт по каталогу
Совпадает 1 из 4 сравнимых параметров
- Температура Кюри, °C
- Текущий>215Аналог>215Совпадает
- Глубина, мм
- Текущий20,7 ± 0,4Аналог7 ± 0,2Отличается
- Ширина, мм
- Текущий55,1 ± 1,1Аналог30 ± 0,2Отличается
- Высота, мм
- Текущий27,5 ± 0,3Аналог15 ± 0,2Отличается
- Диапазон рабочих температур, °C
- Текущий-40...+215Аналог—Нет данных
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
