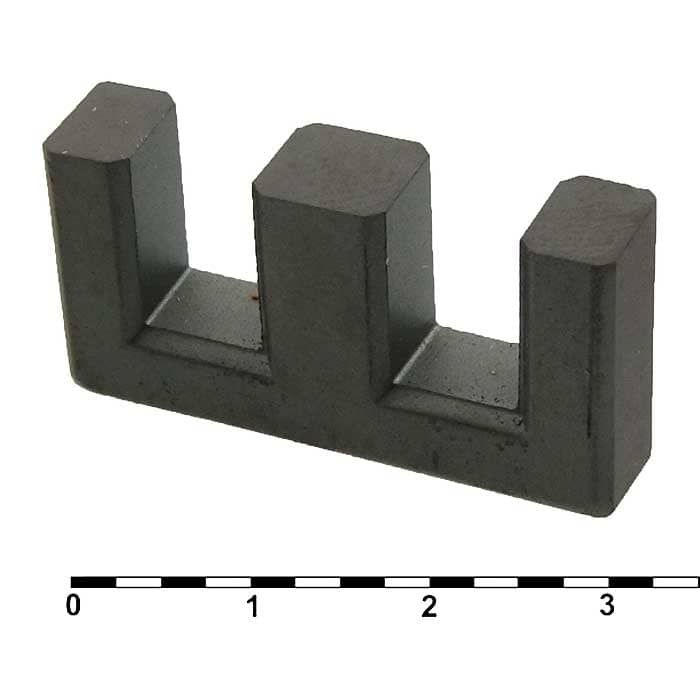

Ферритовый сердечник Ш-образный RUICHI серии EE, 30x15x7 мм, PC40
Ферритовый сердечник Ш-образный RUICHI серии EE, 30x15x7 мм, PC40
- MPN
- EE30/15/7 PC40
- Бренд
- Ruichi
- Артикул RU
- 89825
- Каталог обновлён
- 26.07.2026
- Источник / остаток
- Каталог RU Electronics · 3 036 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 132 / 2 112 шт в упаковке
- Date code / партия
- Год / маркировка: 2022
- Документация
- Datasheet отсутствует — можно запросить
3 036 шт в наличии10,46 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

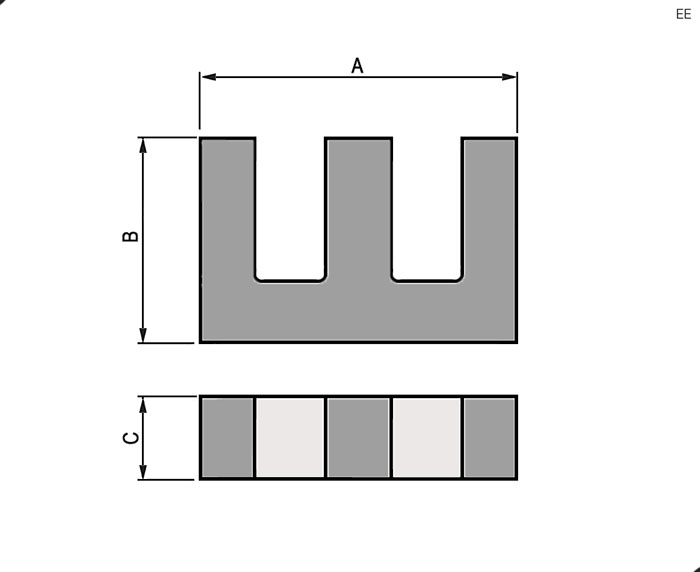

Документация и схема
Datasheet не найден в каталоге
Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.
Характеристики
- Форма
- Ш-образная
- Марка
- PC40
- Начальная магнитная проницаемость, μi
- 2300
- Коэрцитивная сила, А/м
- 14,3
- Температура Кюри, °C
- >215
- Вес брутто
- 10.85
- Транспортная упаковка: размер/кол-во
- 42*28*18.5/792
- Тип
- Сердечник ферритовый серии ЕЕ
- Материал
- Mn - Zn
- Глубина, мм
- 7 ± 0,2
- Ширина, мм
- 30 ± 0,2
- Высота, мм
- 15 ± 0,2
Описание
Ферритовый сердечник Ш-образный RUICHI серии EE, 30x15x7 мм, PC40 имеет высокую индукцию насыщения и низкие потери. Магнитные свойства ферритов заключаются в высоком значении коэрцитивной силы при низкой остаточной индукции. Существенной особенностью этих материалов также является сосуществование высокой намагниченности и высокой электрической резистивности.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2022132 шт7924 шт
20222 112 шт12 112 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарEE30/15/7 PC40RUICHIАрт. RU 89825 10,46 ₽3 036 шт по каталогу |  5,71 ₽475 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  2,74 ₽10 790 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  61,94 ₽1 252 шт по каталогу Совпадает 2 из 2 сравнимых параметров |  6,80 ₽48 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Температура Кюри, °C | >215 | >215Совпадает | >215Совпадает | >215Совпадает | >215Совпадает |
| Глубина, мм | 7 ± 0,2 | 7 ± 0,2Совпадает | 7 ± 0,2Совпадает | —Нет данных | 6 ± 0,2Отличается |
| Ширина, мм | 30 ± 0,2 | 25 ± 0,2Отличается | 25,4 ± 0,2Отличается | —Нет данных | 25,4 ± 0,2Отличается |
| Высота, мм | 15 ± 0,2 | 13 ± 0,2Отличается | 10 ± 0,2Отличается | —Нет данных | 10 ± 0,2Отличается |
| Тип | Сердечник ферритовый серии ЕЕ | Сердечник ферритовый серии ЕЕСовпадает | Сердечник ферритовый серии ЕЕСовпадает | Сердечник ферритовый серии ЕЕСовпадает | Сердечник ферритовый серии ЕЕСовпадает |
- 5,71 ₽475 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Температура Кюри, °C
- Текущий>215Аналог>215Совпадает
- Глубина, мм
- Текущий7 ± 0,2Аналог7 ± 0,2Совпадает
- Ширина, мм
- Текущий30 ± 0,2Аналог25 ± 0,2Отличается
- Высота, мм
- Текущий15 ± 0,2Аналог13 ± 0,2Отличается
- Тип
- ТекущийСердечник ферритовый серии ЕЕАналогСердечник ферритовый серии ЕЕСовпадает
- 2,74 ₽10 790 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Температура Кюри, °C
- Текущий>215Аналог>215Совпадает
- Глубина, мм
- Текущий7 ± 0,2Аналог7 ± 0,2Совпадает
- Ширина, мм
- Текущий30 ± 0,2Аналог25,4 ± 0,2Отличается
- Высота, мм
- Текущий15 ± 0,2Аналог10 ± 0,2Отличается
- Тип
- ТекущийСердечник ферритовый серии ЕЕАналогСердечник ферритовый серии ЕЕСовпадает
- 61,94 ₽1 252 шт по каталогу
Совпадает 2 из 2 сравнимых параметров
- Температура Кюри, °C
- Текущий>215Аналог>215Совпадает
- Глубина, мм
- Текущий7 ± 0,2Аналог—Нет данных
- Ширина, мм
- Текущий30 ± 0,2Аналог—Нет данных
- Высота, мм
- Текущий15 ± 0,2Аналог—Нет данных
- Тип
- ТекущийСердечник ферритовый серии ЕЕАналогСердечник ферритовый серии ЕЕСовпадает
- 6,80 ₽48 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Температура Кюри, °C
- Текущий>215Аналог>215Совпадает
- Глубина, мм
- Текущий7 ± 0,2Аналог6 ± 0,2Отличается
- Ширина, мм
- Текущий30 ± 0,2Аналог25,4 ± 0,2Отличается
- Высота, мм
- Текущий15 ± 0,2Аналог10 ± 0,2Отличается
- Тип
- ТекущийСердечник ферритовый серии ЕЕАналогСердечник ферритовый серии ЕЕСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
