R100х60х20 PC40

MPN
R100х60х20 PC40
Бренд
Ruichi
Артикул RU
119811

Основные параметры

Форма
кольцо
Марка
PC40
Начальная магнитная проницаемость, μi
2300
Эффективная длина магнитной линии, мм
253,1
Эффективная площадь поперечного сечения, мм2
362,1
Эффективный объем сердечника, мм3
91630
Все характеристики
Документация
45 шт в наличии702,01 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

13 параметров из источника

Монтаж и корпус

Форма
кольцо
Эффективная длина магнитной линии, мм
253,1
Диаметр, мм
внешний (А) - 102±3 ; внутренний (B) - 60±0.3
Материал
Mn-Zn
Высота, мм
20 ± 0,2

Условия эксплуатации

Диапазон рабочих температур, °C
-40...+215

Упаковка и вес

Вес брутто
512.50
Транспортная упаковка: размер/кол-во
43*32*24/28

Другие параметры

Марка
PC40
Начальная магнитная проницаемость, μi
2300
Эффективная площадь поперечного сечения, мм2
362,1
Эффективный объем сердечника, мм3
91630
Тип
Сердечник ферритовый кольцевой

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

Миниатюра: Схема R100х60х20 PC40
IMAGE · Схема

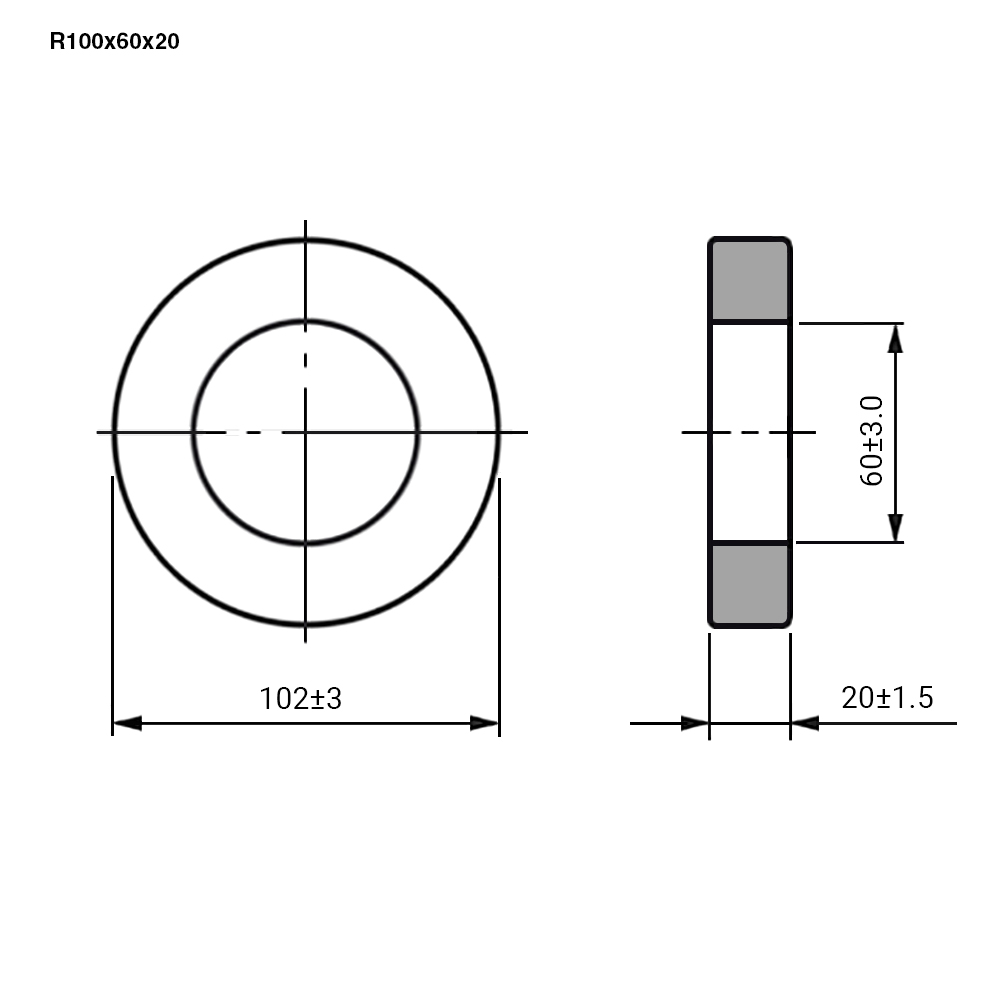

Схема R100х60х20 PC40

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 28.08.2026
Источник / остаток
Каталог RU Electronics · 45 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
1 / 2 / 6 / 24 шт в упаковке
Date code / партия
Год / маркировка: 2024

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20241 шт11 шт
20242 шт12 шт
20246 шт318 шт
202424 шт124 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарR100х60х20 PC40RUICHIАрт. RU 119811
702,01 ₽45 шт по каталогу
Параметрический вариантRUICHIR100x50x20 PC40Арт. RU 89875
890,22 ₽48 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантRUICHIR100х60х15 PC40Арт. RU 89846
475,48 ₽329 шт по каталогу

Совпадает 1 из 3 сравнимых параметров

Параметрический вариантRUICHIR10x6x4 PC40Арт. RU 89873
2,81 ₽37 500 шт по каталогу

Совпадает 1 из 3 сравнимых параметров

Параметрический вариантRUICHIR80x50x20 PC40Арт. RU 89851
425,40 ₽120 шт по каталогу

Совпадает 1 из 3 сравнимых параметров

Диаметр, ммвнешний (А) - 102±3 ; внутренний (B) - 60±0.3внешний (А) - 100±1 ; внутренний (B) - 50±0.3Отличаетсявнешний (А) - 100±1 ; внутренний (B) - 60±0.3Отличаетсявнешний (А) - 10 ; внутренний (B) - 6Отличаетсявнешний (А) - 80 ; внутренний (B) - 50Отличается
Высота, мм20 ± 0,220 ± 0,2Совпадает(С) - 15±0.3Отличается(С) - 4Отличается20Отличается
Эффективная длина магнитной линии, мм253,1216,9Отличается—Нет данных—Нет данных—Нет данных
Диапазон рабочих температур, °C-40...+215-40...+215Совпадает—Нет данных—Нет данных—Нет данных
ТипСердечник ферритовый кольцевойСердечник ферритовый кольцевойСовпадаетСердечник ферритовый кольцевойСовпадаетСердечник ферритовый кольцевойСовпадаетСердечник ферритовый кольцевойСовпадает
  • Параметрический вариантRUICHIR100x50x20 PC40Арт. RU 89875
    890,22 ₽48 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Диаметр, мм
    Текущийвнешний (А) - 102±3 ; внутренний (B) - 60±0.3Аналогвнешний (А) - 100±1 ; внутренний (B) - 50±0.3Отличается
    Высота, мм
    Текущий20 ± 0,2Аналог20 ± 0,2Совпадает
    Эффективная длина магнитной линии, мм
    Текущий253,1Аналог216,9Отличается
    Диапазон рабочих температур, °C
    Текущий-40...+215Аналог-40...+215Совпадает
    Тип
    ТекущийСердечник ферритовый кольцевойАналогСердечник ферритовый кольцевойСовпадает
    Открыть товар
  • Параметрический вариантRUICHIR100х60х15 PC40Арт. RU 89846
    475,48 ₽329 шт по каталогу

    Совпадает 1 из 3 сравнимых параметров

    Диаметр, мм
    Текущийвнешний (А) - 102±3 ; внутренний (B) - 60±0.3Аналогвнешний (А) - 100±1 ; внутренний (B) - 60±0.3Отличается
    Высота, мм
    Текущий20 ± 0,2Аналог(С) - 15±0.3Отличается
    Эффективная длина магнитной линии, мм
    Текущий253,1Аналог—Нет данных
    Диапазон рабочих температур, °C
    Текущий-40...+215Аналог—Нет данных
    Тип
    ТекущийСердечник ферритовый кольцевойАналогСердечник ферритовый кольцевойСовпадает
    Открыть товар
  • Параметрический вариантRUICHIR10x6x4 PC40Арт. RU 89873
    2,81 ₽37 500 шт по каталогу

    Совпадает 1 из 3 сравнимых параметров

    Диаметр, мм
    Текущийвнешний (А) - 102±3 ; внутренний (B) - 60±0.3Аналогвнешний (А) - 10 ; внутренний (B) - 6Отличается
    Высота, мм
    Текущий20 ± 0,2Аналог(С) - 4Отличается
    Эффективная длина магнитной линии, мм
    Текущий253,1Аналог—Нет данных
    Диапазон рабочих температур, °C
    Текущий-40...+215Аналог—Нет данных
    Тип
    ТекущийСердечник ферритовый кольцевойАналогСердечник ферритовый кольцевойСовпадает
    Открыть товар
  • Параметрический вариантRUICHIR80x50x20 PC40Арт. RU 89851
    425,40 ₽120 шт по каталогу

    Совпадает 1 из 3 сравнимых параметров

    Диаметр, мм
    Текущийвнешний (А) - 102±3 ; внутренний (B) - 60±0.3Аналогвнешний (А) - 80 ; внутренний (B) - 50Отличается
    Высота, мм
    Текущий20 ± 0,2Аналог20Отличается
    Эффективная длина магнитной линии, мм
    Текущий253,1Аналог—Нет данных
    Диапазон рабочих температур, °C
    Текущий-40...+215Аналог—Нет данных
    Тип
    ТекущийСердечник ферритовый кольцевойАналогСердечник ферритовый кольцевойСовпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
