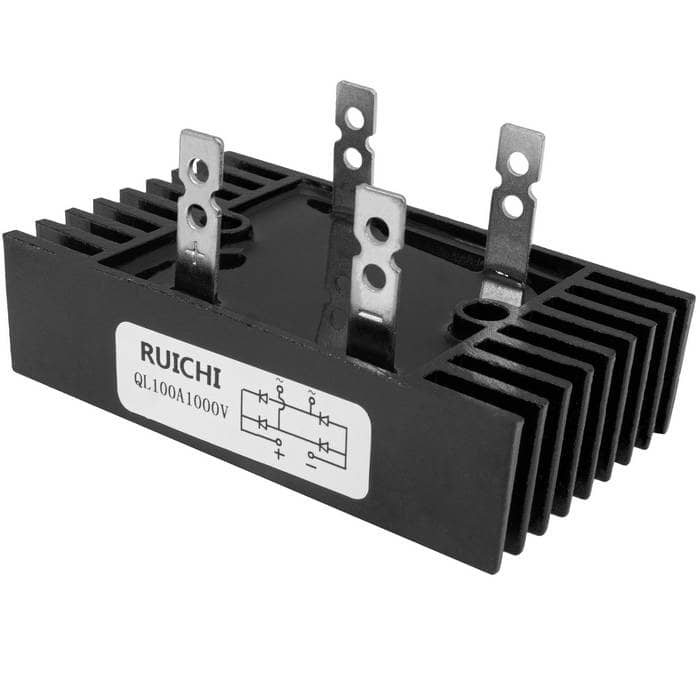

Диодный мост RUICHI QL

100 A, 1000 В

MPN
QL100A 100A 1000V
Бренд
Ruichi
Артикул RU
61743

Основные параметры

Серия
QL
Конфигурация
1 фазный
Максимальное обратное напряжение (Vrrm), В
1000
Максимальный прямой ток, А
100
Прямое падение напряжения (Vf), В
1,4
Ток утечки, мкА
7000
Все характеристики
Документация
37 шт в наличии712,50 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

16 параметров из источника

Электрические параметры

Максимальное обратное напряжение (Vrrm), В
1000
Максимальный прямой ток, А
100
Прямое падение напряжения (Vf), В
1,4
Ток утечки, мкА
7000
Напряжение изоляции
2500 В (1 мин)

Монтаж и корпус

Длина, мм
100
Тип монтажа
Клеммы
Ширина, мм
60
Высота, мм
55

Условия эксплуатации

Диапазон рабочих температур
-40...+150°С

Упаковка и вес

Вес брутто
184.00
Вес
315 г
Транспортная упаковка: размер/кол-во
28.5*21*19/30

Другие параметры

Серия
QL
Конфигурация
1 фазный
Тип
Диодный мост серии QL

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet QL100A 100A 1000V

Технические параметры, размеры и рекомендации производителя

Скачать

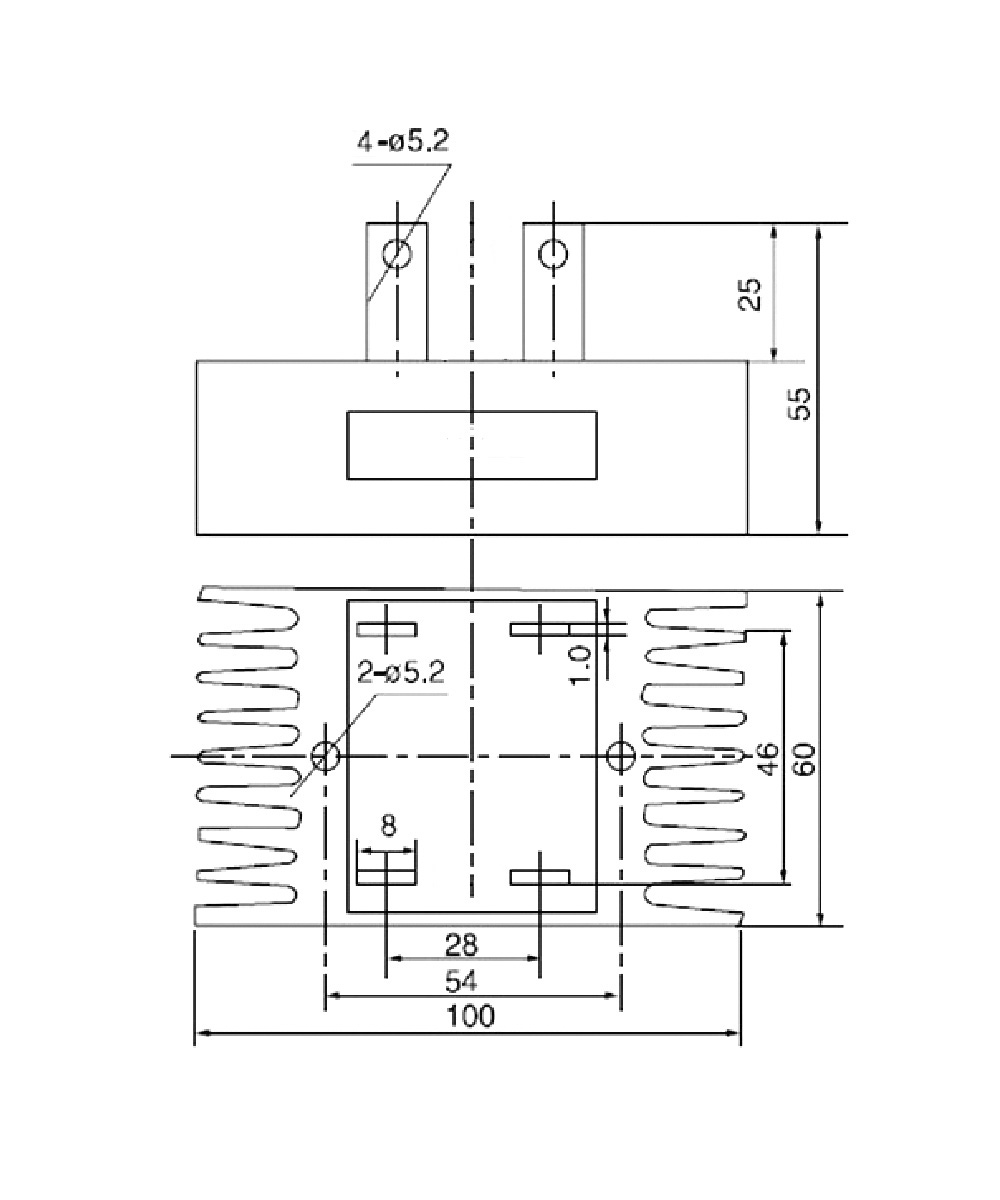

Миниатюра: Схема QL100A 100A 1000V
IMAGE · Схема

Схема QL100A 100A 1000V

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 12.08.2026
Источник / остаток
Каталог RU Electronics · 37 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
1 / 6 шт в упаковке
Date code / партия
Год / маркировка: 2024 / 2026
Документация
Datasheet: 1

Описание

Диодный мост RUICHI QL, 100 A, 1000 В – это электрическое устройство, предназначенное для преобразования, или другими словами, выпрямления переменного тока в пульсирующий-постоянный. Такое выпрямление называется двухполупериодным. Выполняется по мостовой схеме Гретца.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20241 шт11 шт
20266 шт636 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарQL100A 100A 1000VRUICHIАрт. RU 61743
712,50 ₽37 шт по каталогу
Параметрический вариантRUICHIQL50A 50A 1000V (60x100)Арт. RU 61742
473,08 ₽13 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHISQL100A 100A 1000V (60x100)Арт. RU 61748
867,62 ₽68 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHISQL50A 50A 1000V (60x100)Арт. RU 61747
482,00 ₽25 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантRUICHISQL200A 200A 1000VАрт. RU 61750
2 844,15 ₽25 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Конфигурация1 фазный1 фазныйСовпадает3 фазныйОтличается3 фазныйОтличается3 фазныйОтличается
Тип монтажаКлеммыКлеммыСовпадаетКлеммыСовпадаетКлеммыСовпадаетКлеммыСовпадает
Максимальное обратное напряжение (Vrrm), В10001000Совпадает1000Совпадает1000Совпадает1000Совпадает
Максимальный прямой ток, А10050Отличается100Совпадает50Отличается200Отличается
Прямое падение напряжения (Vf), В1,41,4Совпадает1,4Совпадает1,4Совпадает1,5Отличается
  • Параметрический вариантRUICHIQL50A 50A 1000V (60x100)Арт. RU 61742
    473,08 ₽13 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Конфигурация
    Текущий1 фазныйАналог1 фазныйСовпадает
    Тип монтажа
    ТекущийКлеммыАналогКлеммыСовпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий1000Аналог1000Совпадает
    Максимальный прямой ток, А
    Текущий100Аналог50Отличается
    Прямое падение напряжения (Vf), В
    Текущий1,4Аналог1,4Совпадает
    Открыть товар
  • Параметрический вариантRUICHISQL100A 100A 1000V (60x100)Арт. RU 61748
    867,62 ₽68 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Конфигурация
    Текущий1 фазныйАналог3 фазныйОтличается
    Тип монтажа
    ТекущийКлеммыАналогКлеммыСовпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий1000Аналог1000Совпадает
    Максимальный прямой ток, А
    Текущий100Аналог100Совпадает
    Прямое падение напряжения (Vf), В
    Текущий1,4Аналог1,4Совпадает
    Открыть товар
  • Параметрический вариантRUICHISQL50A 50A 1000V (60x100)Арт. RU 61747
    482,00 ₽25 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Конфигурация
    Текущий1 фазныйАналог3 фазныйОтличается
    Тип монтажа
    ТекущийКлеммыАналогКлеммыСовпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий1000Аналог1000Совпадает
    Максимальный прямой ток, А
    Текущий100Аналог50Отличается
    Прямое падение напряжения (Vf), В
    Текущий1,4Аналог1,4Совпадает
    Открыть товар
  • Параметрический вариантRUICHISQL200A 200A 1000VАрт. RU 61750
    2 844,15 ₽25 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Конфигурация
    Текущий1 фазныйАналог3 фазныйОтличается
    Тип монтажа
    ТекущийКлеммыАналогКлеммыСовпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий1000Аналог1000Совпадает
    Максимальный прямой ток, А
    Текущий100Аналог200Отличается
    Прямое падение напряжения (Vf), В
    Текущий1,4Аналог1,5Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
