Datasheet SQL100A 100A 1000V (60x100)
Технические параметры, размеры и рекомендации производителя

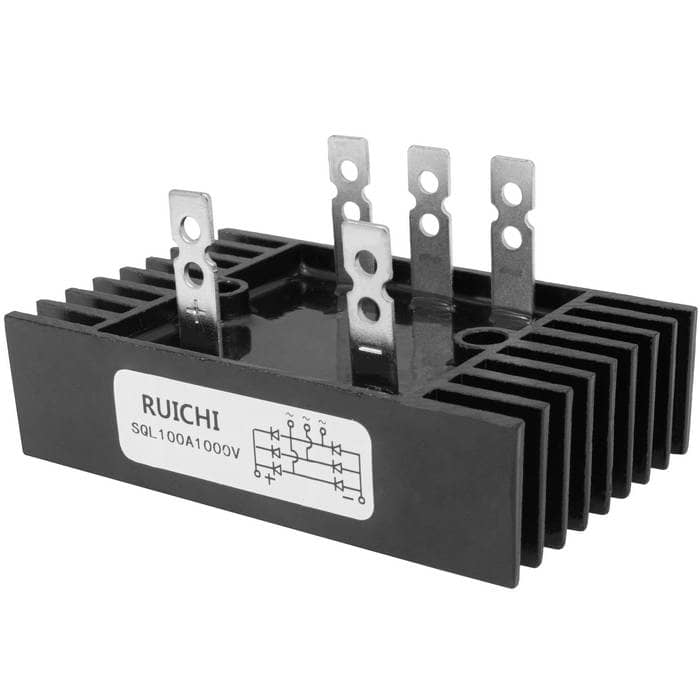

Диодный мост трёхфазный RUICHI SQL
100 A, 1000 В, 60x100 мм
- MPN
- SQL100A 100A 1000V (60x100)
- Бренд
- Ruichi
- Артикул RU
- 61748
Основные параметры
- Конфигурация
- 3 фазный
- Повторяющееся импульсное обратное напряжение, В
- 1000
- Максимальный прямой ток, А
- 100
- Падение напряжения, В
- 1,4
- Высота
- 55
- Ширина
- 60
88 шт в наличии867,62 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Повторяющееся импульсное обратное напряжение, В
- 1000
- Максимальный прямой ток, А
- 100
- Падение напряжения, В
- 1,4
- Повторяющийся импульсный обратный ток
- 7 мА
- Напряжение изоляции
- 2500 В
Монтаж и корпус
- Высота
- 55
- Ширина
- 60
- Глубина
- 100
- Корпус
- 60x100
- Тип монтажа
- Клеммы
Условия эксплуатации
- Диапазон рабочих температур
- -40...+150°С
Упаковка и вес
- Вес брутто
- 186.50
- Вес
- 315 г
- Транспортная упаковка: размер/кол-во
- 56*25*28/100
Другие параметры
- Конфигурация
- 3 фазный
- Тип
- Трёхфазный диодный мост серии SQL

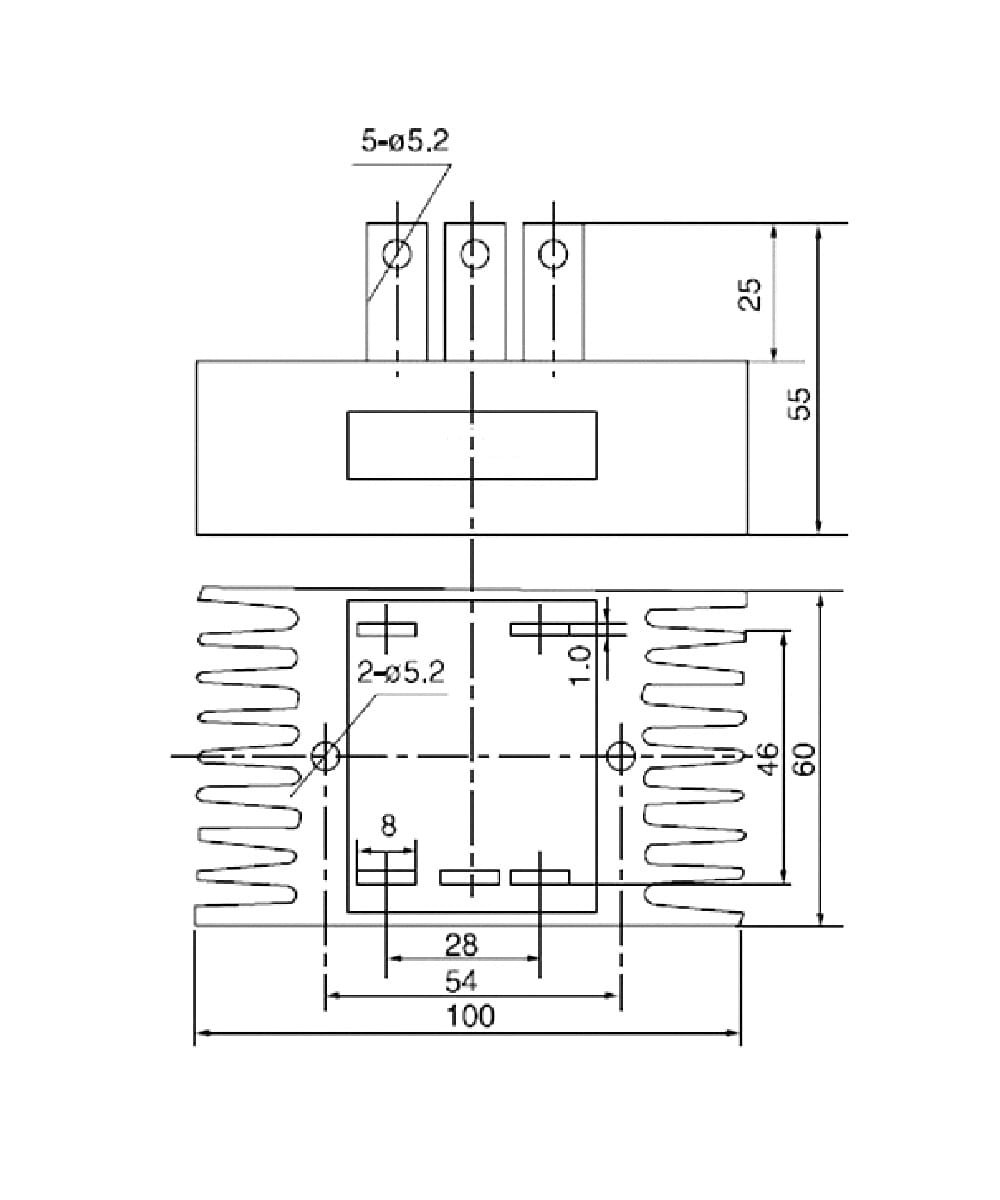

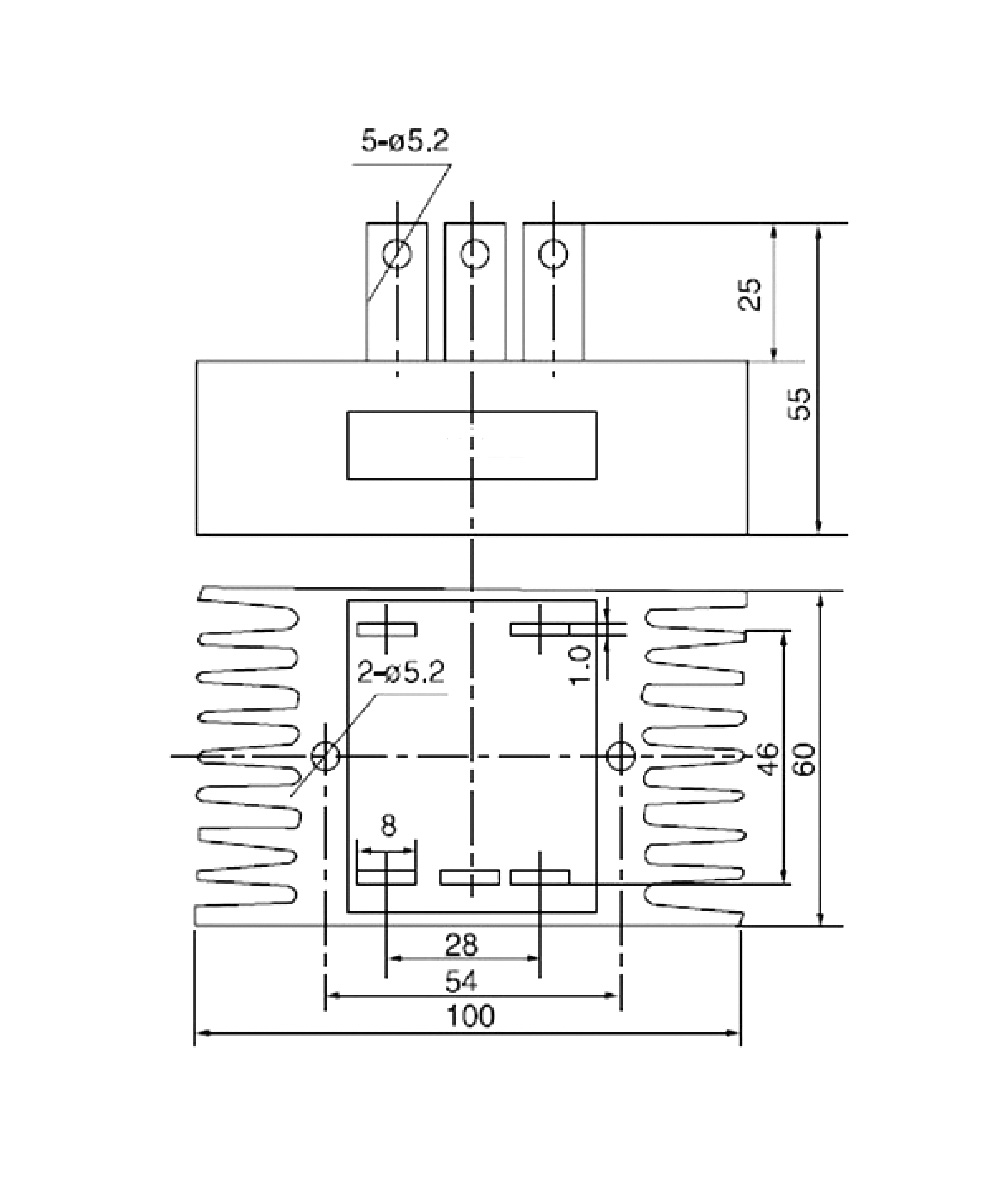

Документация и схема
Условия поставки
Обновлено 30.08.2026- Источник / остаток
- Каталог RU Electronics · 88 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 1 / 5 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet: 1
Описание
Диодный мост трёхфазный RUICHI SQL, 100 A, 1000 В, 60x100 мм – это электрическое устройство, предназначенное для преобразования, или другими словами, выпрямления переменного тока в пульсирующий-постоянный. Такое выпрямление называется двухполупериодным. Выполняется по мостовой схеме Гретца.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20261 шт33 шт
20265 шт1785 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSQL100A 100A 1000V (60x100)RUICHIАрт. RU 61748 867,62 ₽88 шт по каталогу |  482,00 ₽63 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  712,50 ₽99 шт по каталогу Совпадает 3 из 4 сравнимых параметров |  154,68 ₽500 шт ожидается по каталогу Совпадает 3 из 5 сравнимых параметров |  473,08 ₽72 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Конфигурация | 3 фазный | 3 фазныйСовпадает | 1 фазныйОтличается | 3 фазныйСовпадает | 1 фазныйОтличается |
| Тип монтажа | Клеммы | КлеммыСовпадает | КлеммыСовпадает | КлеммыСовпадает | КлеммыСовпадает |
| Корпус | 60x100 | 60x100Совпадает | —Нет данных | 32x60Отличается | 60x100Совпадает |
| Максимальный прямой ток, А | 100 | 50Отличается | 100Совпадает | 50Отличается | 50Отличается |
| Падение напряжения, В | 1,4 | 1,4Совпадает | 1,4Совпадает | 1,4Совпадает | 1,4Совпадает |
- 482,00 ₽63 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Конфигурация
- Текущий3 фазныйАналог3 фазныйСовпадает
- Тип монтажа
- ТекущийКлеммыАналогКлеммыСовпадает
- Корпус
- Текущий60x100Аналог60x100Совпадает
- Максимальный прямой ток, А
- Текущий100Аналог50Отличается
- Падение напряжения, В
- Текущий1,4Аналог1,4Совпадает
- 712,50 ₽99 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Конфигурация
- Текущий3 фазныйАналог1 фазныйОтличается
- Тип монтажа
- ТекущийКлеммыАналогКлеммыСовпадает
- Корпус
- Текущий60x100Аналог—Нет данных
- Максимальный прямой ток, А
- Текущий100Аналог100Совпадает
- Падение напряжения, В
- Текущий1,4Аналог1,4Совпадает
- 154,68 ₽500 шт ожидается по каталогу
Совпадает 3 из 5 сравнимых параметров
- Конфигурация
- Текущий3 фазныйАналог3 фазныйСовпадает
- Тип монтажа
- ТекущийКлеммыАналогКлеммыСовпадает
- Корпус
- Текущий60x100Аналог32x60Отличается
- Максимальный прямой ток, А
- Текущий100Аналог50Отличается
- Падение напряжения, В
- Текущий1,4Аналог1,4Совпадает
- 473,08 ₽72 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Конфигурация
- Текущий3 фазныйАналог1 фазныйОтличается
- Тип монтажа
- ТекущийКлеммыАналогКлеммыСовпадает
- Корпус
- Текущий60x100Аналог60x100Совпадает
- Максимальный прямой ток, А
- Текущий100Аналог50Отличается
- Падение напряжения, В
- Текущий1,4Аналог1,4Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
