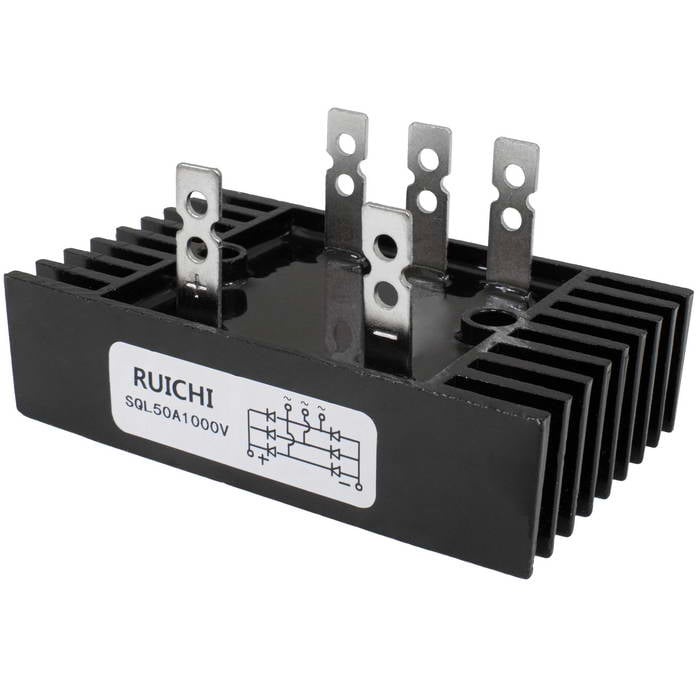

Диодный мост трёхфазный RUICHI SQL

50 A, 1000 В, 60x100 мм

MPN
SQL50A 50A 1000V (60x100)
Бренд
Ruichi
Артикул RU
61747

Основные параметры

Серия
SQL
Конфигурация
3 фазный
Максимальное обратное напряжение (Vrrm), В
1000
Максимальный прямой ток, А
50
Прямое падение напряжения (Vf), В
1,4
Ток утечки, мкА
7000
Все характеристики
Документация
25 шт в наличии482,00 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

18 параметров из источника

Электрические параметры

Максимальное обратное напряжение (Vrrm), В
1000
Максимальный прямой ток, А
50
Прямое падение напряжения (Vf), В
1,4
Ток утечки, мкА
7000
Напряжение изоляции
2500 В (1 мин)

Монтаж и корпус

Длина, мм
100
Размер, мм
100 х 60 х 55
Корпус
60x100
Тип монтажа
Клеммы
Ширина, мм
60
Высота, мм
55

Условия эксплуатации

Диапазон рабочих температур
-40...+150°С

Упаковка и вес

Вес брутто
183.50
Вес
315 г
Транспортная упаковка: размер/кол-во
56*25*28/100

Другие параметры

Серия
SQL
Конфигурация
3 фазный
Тип
Трёхфазный диодный мост серии SQL

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet SQL50A 50A 1000V (60x100)

Технические параметры, размеры и рекомендации производителя

Скачать

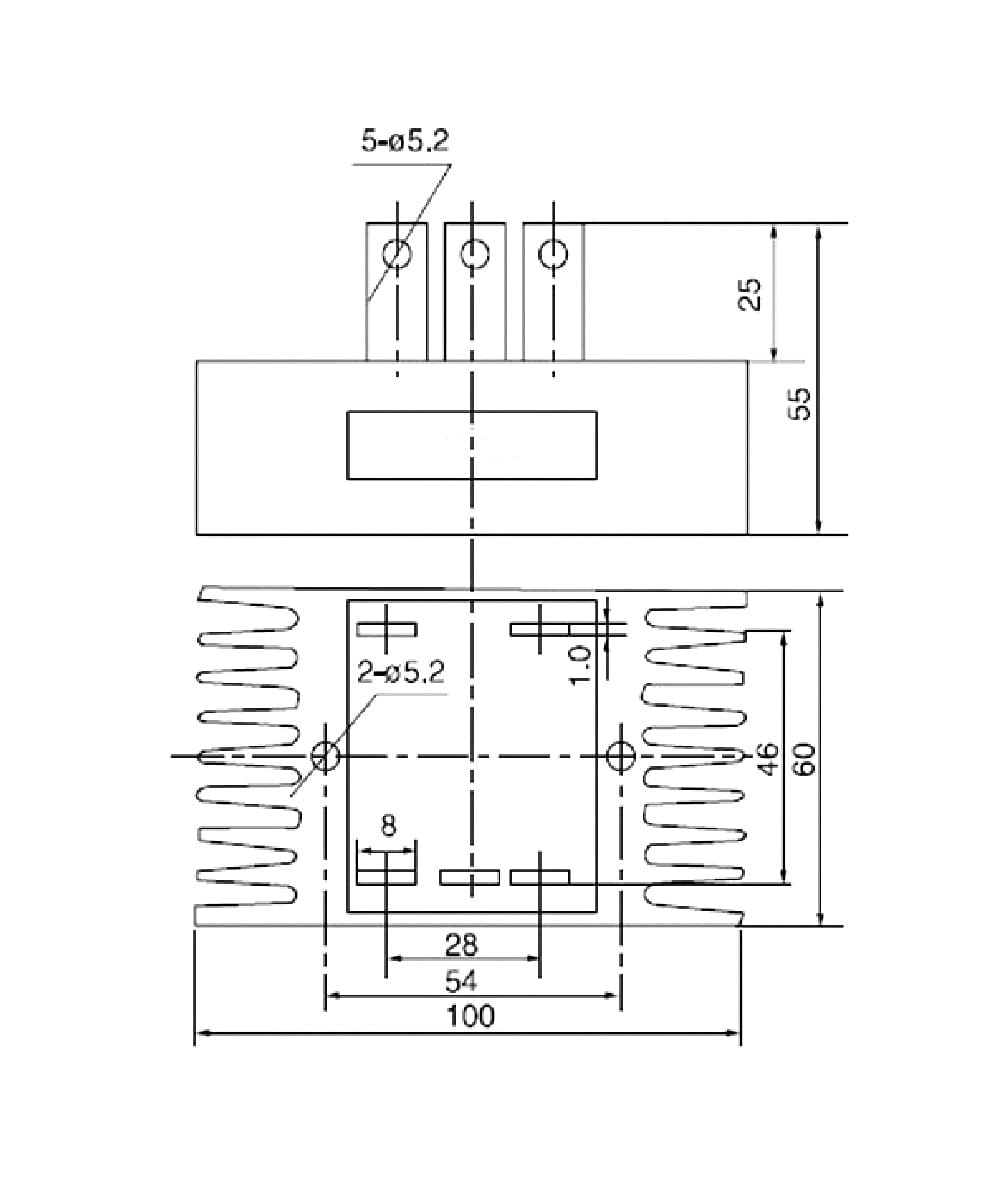

Миниатюра: Схема SQL50A 50A 1000V (60x100)
IMAGE · Схема

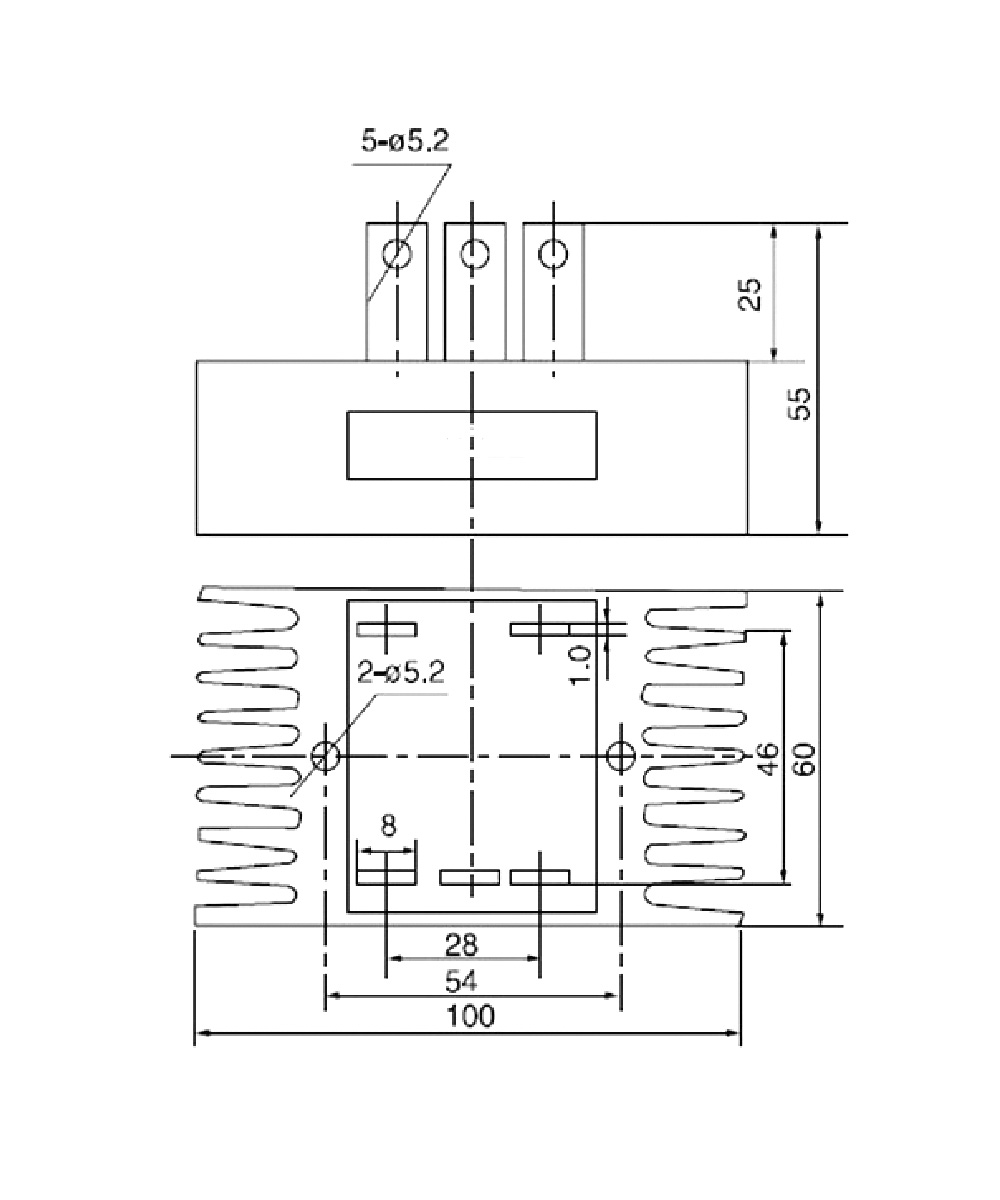

Схема SQL50A 50A 1000V (60x100)

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 07.08.2026
Источник / остаток
Каталог RU Electronics · 25 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
5 шт в упаковке
Date code / партия
Год / маркировка: 2026
Документация
Datasheet: 1

Описание

Диодный мост трёхфазный RUICHI SQL, 50 A, 1000 В, 60x100 мм – это электрическое устройство, предназначенное для преобразования, или другими словами, выпрямления переменного тока в пульсирующий-постоянный. Такое выпрямление называется двухполупериодным. Выполняется по мостовой схеме Гретца.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20265 шт525 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарSQL50A 50A 1000V (60x100)RUICHIАрт. RU 61747
482,00 ₽25 шт по каталогу
Параметрический вариантRUICHISQL50A 50A 1000V (32х60)Арт. RU 61982
170,71 ₽320 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHISQL100A 100A 1000V (60x100)Арт. RU 61748
867,62 ₽68 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIQL50A 50A 1000V (60x100)Арт. RU 61742
473,08 ₽13 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHISQL200A 200A 1000VАрт. RU 61750
2 844,15 ₽25 шт по каталогу

Совпадает 3 из 4 сравнимых параметров

Конфигурация3 фазный3 фазныйСовпадает3 фазныйСовпадает1 фазныйОтличается3 фазныйСовпадает
Тип монтажаКлеммыКлеммыСовпадаетКлеммыСовпадаетКлеммыСовпадаетКлеммыСовпадает
Корпус60x10032x60Отличается60x100Совпадает60x100Совпадает—Нет данных
Максимальное обратное напряжение (Vrrm), В10001000Совпадает1000Совпадает1000Совпадает1000Совпадает
Максимальный прямой ток, А5050Совпадает100Отличается50Совпадает200Отличается
  • Параметрический вариантRUICHISQL50A 50A 1000V (32х60)Арт. RU 61982
    170,71 ₽320 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Конфигурация
    Текущий3 фазныйАналог3 фазныйСовпадает
    Тип монтажа
    ТекущийКлеммыАналогКлеммыСовпадает
    Корпус
    Текущий60x100Аналог32x60Отличается
    Максимальное обратное напряжение (Vrrm), В
    Текущий1000Аналог1000Совпадает
    Максимальный прямой ток, А
    Текущий50Аналог50Совпадает
    Открыть товар
  • Параметрический вариантRUICHISQL100A 100A 1000V (60x100)Арт. RU 61748
    867,62 ₽68 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Конфигурация
    Текущий3 фазныйАналог3 фазныйСовпадает
    Тип монтажа
    ТекущийКлеммыАналогКлеммыСовпадает
    Корпус
    Текущий60x100Аналог60x100Совпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий1000Аналог1000Совпадает
    Максимальный прямой ток, А
    Текущий50Аналог100Отличается
    Открыть товар
  • Параметрический вариантRUICHIQL50A 50A 1000V (60x100)Арт. RU 61742
    473,08 ₽13 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Конфигурация
    Текущий3 фазныйАналог1 фазныйОтличается
    Тип монтажа
    ТекущийКлеммыАналогКлеммыСовпадает
    Корпус
    Текущий60x100Аналог60x100Совпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий1000Аналог1000Совпадает
    Максимальный прямой ток, А
    Текущий50Аналог50Совпадает
    Открыть товар
  • Параметрический вариантRUICHISQL200A 200A 1000VАрт. RU 61750
    2 844,15 ₽25 шт по каталогу

    Совпадает 3 из 4 сравнимых параметров

    Конфигурация
    Текущий3 фазныйАналог3 фазныйСовпадает
    Тип монтажа
    ТекущийКлеммыАналогКлеммыСовпадает
    Корпус
    Текущий60x100Аналог—Нет данных
    Максимальное обратное напряжение (Vrrm), В
    Текущий1000Аналог1000Совпадает
    Максимальный прямой ток, А
    Текущий50Аналог200Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
