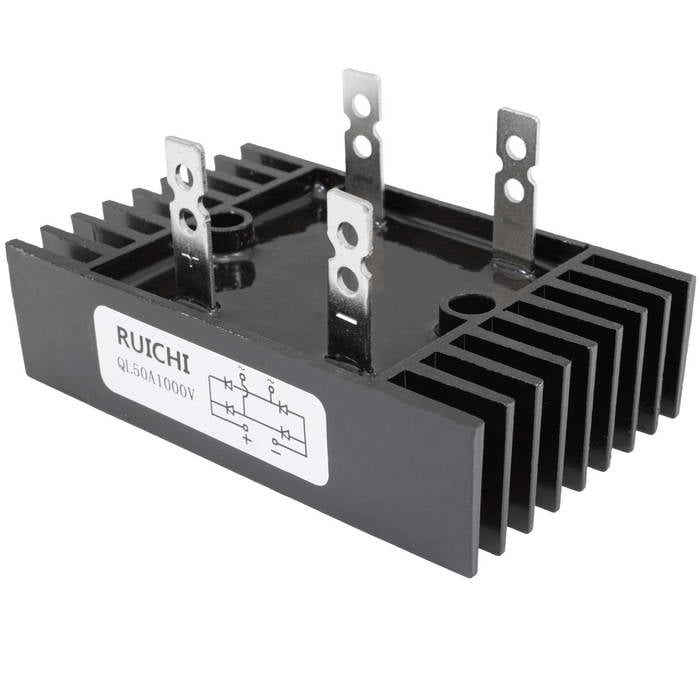

QL50A RUICHI диодный мост

1000 В, 50 А, 60 x100 мм

MPN
QL50A 50A 1000V (60x100)
Бренд
Ruichi
Артикул RU
61742

Основные параметры

Серия
QL
Конфигурация
1 фазный
Максимальное обратное напряжение (Vrrm), В
1000
Максимальный прямой ток, А
50
Прямое падение напряжения (Vf), В
1,4
Ток утечки, мкА
7000
Все характеристики
Документация
13 шт в наличии473,08 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

17 параметров из источника

Электрические параметры

Максимальное обратное напряжение (Vrrm), В
1000
Максимальный прямой ток, А
50
Прямое падение напряжения (Vf), В
1,4
Ток утечки, мкА
7000
Напряжение изоляции
2500 В (1 мин)

Монтаж и корпус

Длина, мм
100
Корпус
60x100
Тип монтажа
Клеммы
Ширина, мм
60
Высота, мм
55

Условия эксплуатации

Диапазон рабочих температур
-40...+150°С

Упаковка и вес

Вес брутто
181.00
Вес
315 г
Транспортная упаковка: размер/кол-во
56*24*28/100

Другие параметры

Серия
QL
Конфигурация
1 фазный
Тип
Диодный мост серии QL

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet QL50A 50A 1000V (60x100)

Технические параметры, размеры и рекомендации производителя

Скачать
Миниатюра: Схема QL50A 50A 1000V (60x100)
IMAGE · Схема

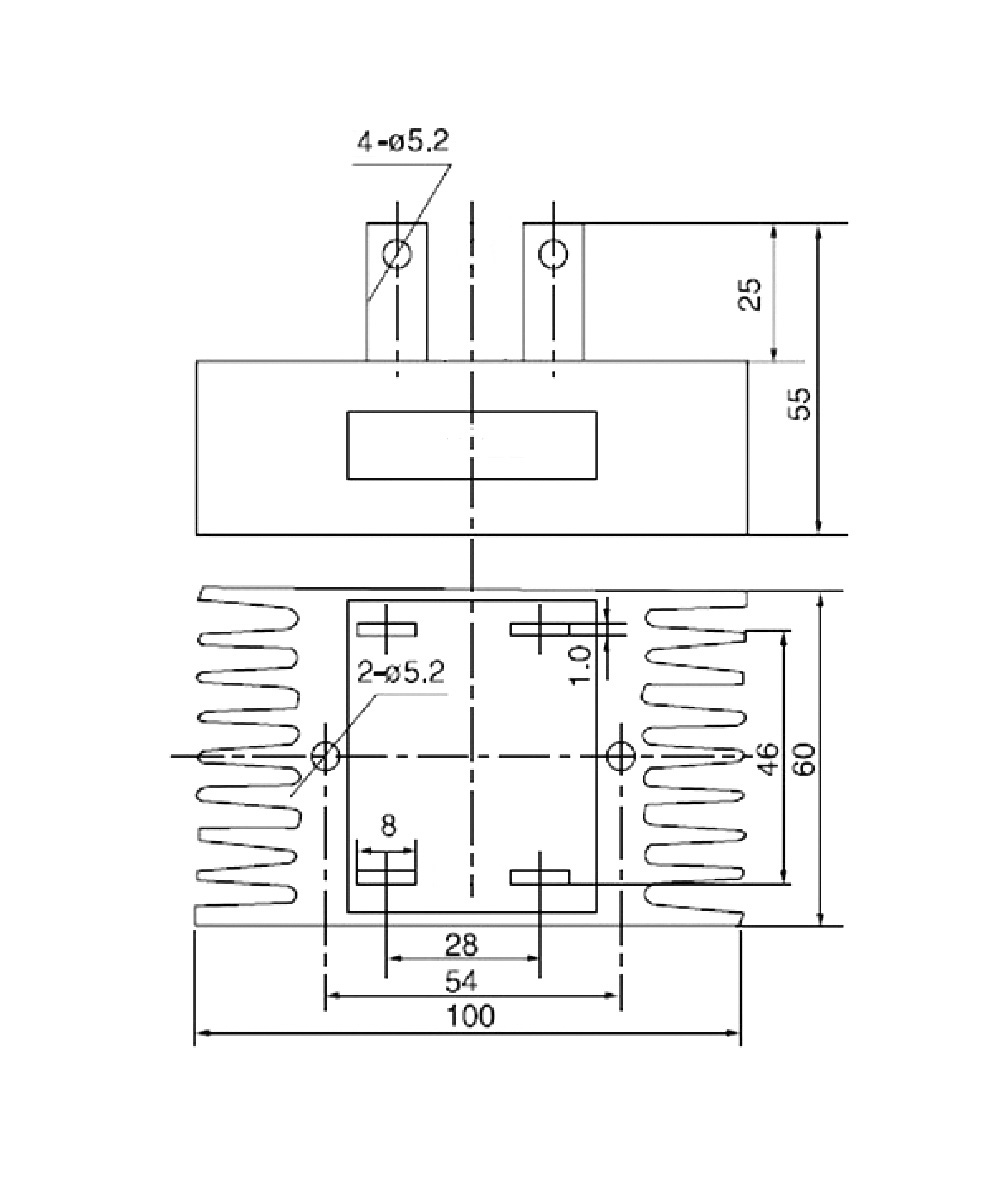

Схема QL50A 50A 1000V (60x100)

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 05.09.2026
Источник / остаток
Каталог RU Electronics · 13 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
1 / 5 / 6 шт в упаковке
Date code / партия
Год / маркировка: 2026
Документация
Datasheet: 1

Описание

QL50A однофазный диодный мост с охладителем. Максимальное обратное напряжение (Vrrm) 1000 В, максимальный прямой ток (If(av)) 50 А, падение напряжения (Vf) 1.4 В. Напряжение изоляции 2500 В переменного тока (1 мин). Размер (ДхШхВ) 100 х 60 х 55 мм.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20261 шт11 шт
20266 шт212 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарQL50A 50A 1000V (60x100)RUICHIАрт. RU 61742
473,08 ₽13 шт по каталогу
Параметрический вариантRUICHISQL50A 50A 1000V (60x100)Арт. RU 61747
482,00 ₽25 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIQL100A 100A 1000VАрт. RU 61743
712,50 ₽37 шт по каталогу

Совпадает 3 из 4 сравнимых параметров

Параметрический вариантRUICHIKBPC5010W 50A 1000VАрт. RU 79610
92,81 ₽180 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантRUICHIKBPC5010 50A 1000V (MB5010)Арт. RU 61733
80,84 ₽1 700 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Конфигурация1 фазный3 фазныйОтличается1 фазныйСовпадает1 фазныйСовпадает1 фазныйСовпадает
Тип монтажаКлеммыКлеммыСовпадаетКлеммыСовпадаетВыводы под пайкуОтличаетсяКлеммы (faston)Отличается
Корпус60x10060x100Совпадает—Нет данныхKBPC-WОтличаетсяKBPCОтличается
Максимальное обратное напряжение (Vrrm), В10001000Совпадает1000Совпадает1000Совпадает1000Совпадает
Максимальный прямой ток, А5050Совпадает100Отличается50Совпадает50Совпадает
  • Параметрический вариантRUICHISQL50A 50A 1000V (60x100)Арт. RU 61747
    482,00 ₽25 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Конфигурация
    Текущий1 фазныйАналог3 фазныйОтличается
    Тип монтажа
    ТекущийКлеммыАналогКлеммыСовпадает
    Корпус
    Текущий60x100Аналог60x100Совпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий1000Аналог1000Совпадает
    Максимальный прямой ток, А
    Текущий50Аналог50Совпадает
    Открыть товар
  • Параметрический вариантRUICHIQL100A 100A 1000VАрт. RU 61743
    712,50 ₽37 шт по каталогу

    Совпадает 3 из 4 сравнимых параметров

    Конфигурация
    Текущий1 фазныйАналог1 фазныйСовпадает
    Тип монтажа
    ТекущийКлеммыАналогКлеммыСовпадает
    Корпус
    Текущий60x100Аналог—Нет данных
    Максимальное обратное напряжение (Vrrm), В
    Текущий1000Аналог1000Совпадает
    Максимальный прямой ток, А
    Текущий50Аналог100Отличается
    Открыть товар
  • Параметрический вариантRUICHIKBPC5010W 50A 1000VАрт. RU 79610
    92,81 ₽180 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Конфигурация
    Текущий1 фазныйАналог1 фазныйСовпадает
    Тип монтажа
    ТекущийКлеммыАналогВыводы под пайкуОтличается
    Корпус
    Текущий60x100АналогKBPC-WОтличается
    Максимальное обратное напряжение (Vrrm), В
    Текущий1000Аналог1000Совпадает
    Максимальный прямой ток, А
    Текущий50Аналог50Совпадает
    Открыть товар
  • Параметрический вариантRUICHIKBPC5010 50A 1000V (MB5010)Арт. RU 61733
    80,84 ₽1 700 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Конфигурация
    Текущий1 фазныйАналог1 фазныйСовпадает
    Тип монтажа
    ТекущийКлеммыАналогКлеммы (faston)Отличается
    Корпус
    Текущий60x100АналогKBPCОтличается
    Максимальное обратное напряжение (Vrrm), В
    Текущий1000Аналог1000Совпадает
    Максимальный прямой ток, А
    Текущий50Аналог50Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
