Datasheet PRTR5V0U2X
Технические параметры, размеры и рекомендации производителя
PRTR5V0U2X Elecsuper защитная диодная сборка 5 В
5 А, 75 Вт, SOT-143
- MPN
- PRTR5V0U2X
- Бренд
- Elecsuper
- Артикул RU
- 120087
Основные параметры
- Пиковая мощность рассеивания, Вт
- 75
- Количество защищаемых линий
- 4
- Напряжение несрабатывания, В
- 5
- Минимальное напряжение срабатывания, В
- 6
- Максимальное напряжение ограничения, В
- 15
- Максимальный импульсный ток (Ipp), А
- 5
8 250 шт в наличии3,01 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Пиковая мощность рассеивания, Вт
- 75
- Напряжение несрабатывания, В
- 5
- Минимальное напряжение срабатывания, В
- 6
- Максимальное напряжение ограничения, В
- 15
- Максимальный импульсный ток (Ipp), А
- 5
- Ток утечки, мкА
- 1
- Емкость, пФ
- 0,6
Монтаж и корпус
- Корпус
- SOT-143
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Уровень защиты по ESD (IEC61000-4-2)
- ±15 кВ возд. /± 15 кВ касание
Упаковка и вес
- Вес брутто
- 0.06
- Упаковка
- REEL, 3000 шт.
Другие параметры
- Количество защищаемых линий
- 4

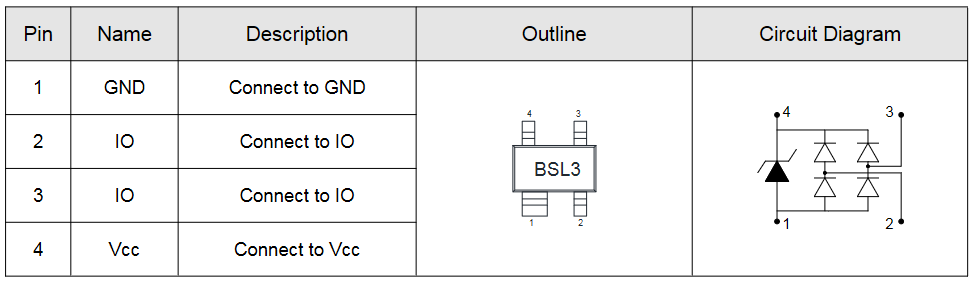

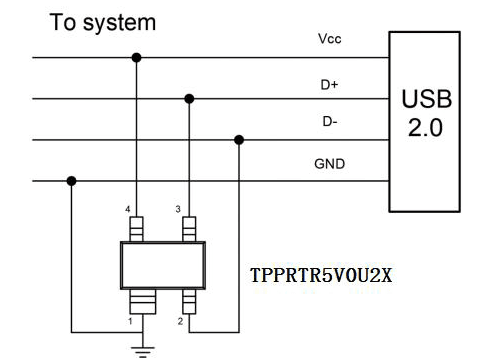

Документация и схема
Условия поставки
Обновлено 26.07.2026- Источник / остаток
- Каталог RU Electronics · 8 250 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 250 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
Описание
PRTR5V0U2X низкоемкостная защитная диодная сборка для поверхностного монтажа в корпусе SOT-143. Напряжение несрабатывания 5 В, максамильный импульсный ток 5 А (8/20 мкс), пиковая рассеиваемая мощность 75 Вт, емкость 0.6 пФ, уровень защиты ESD ±15 кВ возд. /± 15 кВ касание. Предназначена для защиты интерфейсов HDMI, USB 1.1, USB 2.0, Ethernet от электростатических (ESD), электромагнитных наведенных помех. Количество защищаемых линий - 3 (2 сигнальные, 1 питание). Функциональный аналог: USBLC6-2SC6 (75 Вт, 0.8 пФ, SOT-23-6)
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2023250 шт338 250 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарPRTR5V0U2XElecsuperАрт. RU 120087 3,01 ₽8 250 шт по каталогу |  2,96 ₽5 750 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  2,89 ₽6 750 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  3,07 ₽18 650 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 1,01 ₽16 500 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | SOT-143 | SOT-23-6Отличается | SOT-143Совпадает | SOT-363Отличается | SOT-23-6LОтличается |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Максимальное напряжение ограничения, В | 15 | 15Совпадает | 20Отличается | 15Совпадает | 12Отличается |
| Максимальный импульсный ток (Ipp), А | 5 | 4,5Отличается | 7Отличается | 4Отличается | 5Совпадает |
| Минимальное напряжение срабатывания, В | 6 | 6Совпадает | 6Совпадает | 6Совпадает | 6Совпадает |
- 2,96 ₽5 750 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-143АналогSOT-23-6Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное напряжение ограничения, В
- Текущий15Аналог15Совпадает
- Максимальный импульсный ток (Ipp), А
- Текущий5Аналог4,5Отличается
- Минимальное напряжение срабатывания, В
- Текущий6Аналог6Совпадает
- 2,89 ₽6 750 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-143АналогSOT-143Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное напряжение ограничения, В
- Текущий15Аналог20Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий5Аналог7Отличается
- Минимальное напряжение срабатывания, В
- Текущий6Аналог6Совпадает
- 3,07 ₽18 650 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-143АналогSOT-363Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное напряжение ограничения, В
- Текущий15Аналог15Совпадает
- Максимальный импульсный ток (Ipp), А
- Текущий5Аналог4Отличается
- Минимальное напряжение срабатывания, В
- Текущий6Аналог6Совпадает
- 1,01 ₽16 500 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-143АналогSOT-23-6LОтличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное напряжение ограничения, В
- Текущий15Аналог12Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий5Аналог5Совпадает
- Минимальное напряжение срабатывания, В
- Текущий6Аналог6Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
