Datasheet NUP2105LT1G (Elecsuper)
Технические параметры, размеры и рекомендации производителя
NUP2105LT1G Elecsuper защитная диодная сборка 24 В
8 А, 450 Вт, SOT-23
- MPN
- NUP2105LT1G (Elecsuper)
- Бренд
- Elecsuper
- Артикул RU
- 120086
Основные параметры
- Пиковая мощность рассеивания, Вт
- 450
- Количество защищаемых линий
- 2
- Напряжение несрабатывания, В
- 24
- Минимальное напряжение срабатывания, В
- 26,5
- Максимальное напряжение ограничения, В
- 48
- Максимальный импульсный ток (Ipp), А
- 8
1 300 шт в наличии2,96 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Пиковая мощность рассеивания, Вт
- 450
- Напряжение несрабатывания, В
- 24
- Минимальное напряжение срабатывания, В
- 26,5
- Максимальное напряжение ограничения, В
- 48
- Максимальный импульсный ток (Ipp), А
- 8
- Ток утечки, мкА
- 1
- Емкость, пФ
- 30
Монтаж и корпус
- Корпус
- SOT-23
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Уровень защиты по ESD (IEC61000-4-2)
- ±30 кВ возд. /± 30 кВ касание
Упаковка и вес
- Вес брутто
- 0.05
- Упаковка
- REEL, 3000 шт.
Другие параметры
- Количество защищаемых линий
- 2

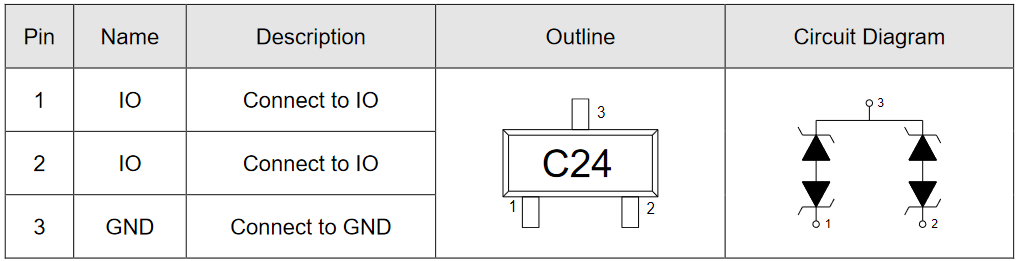

Документация и схема
Условия поставки
Обновлено 26.07.2026- Источник / остаток
- Каталог RU Electronics · 1 300 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 200 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
Описание
USBLC6-2SC6 защитная диодная сборка для поверхностного монтажа в корпусе SOT-23. Напряжение несрабатывания 24 В, максамильный импульсный ток 8 А (8/20 мкс), пиковая рассеиваемая мощность 450 Вт, емкость 30 пФ, уровень защиты ESD ±30 кВ возд. /± 30 кВ касание. Предназначена для защиты CAN интерфейса, а также любых других сигнальных линий от электростатических (ESD), электромагнитных наведенных помех. Количество защищаемых линий - 2.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2023200 шт61 200 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарNUP2105LT1G (Elecsuper)ElecsuperАрт. RU 120086 2,96 ₽1 300 шт по каталогу |  12,25 ₽1 250 шт по каталогу Указан в источнике как аналог; совместимость требует проверки | 2,82 ₽3 000 шт по каталогу Совпадает 2 из 5 сравнимых параметров | 2,26 ₽6 750 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  2,35 ₽1 600 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | SOT-23 | SOT-23Совпадает | SOT-23Совпадает | SOT-23Совпадает | SOT-353Отличается |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Емкость, пФ | 30 | —Нет данных | 0,8Отличается | 120Отличается | 100Отличается |
| Максимальное напряжение ограничения, В | 48 | —Нет данных | 13Отличается | 20Отличается | 15Отличается |
| Максимальный импульсный ток (Ipp), А | 8 | —Нет данных | 4Отличается | 16Отличается | 8Совпадает |
- 12,25 ₽1 250 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий30Аналог—Нет данных
- Максимальное напряжение ограничения, В
- Текущий48Аналог—Нет данных
- Максимальный импульсный ток (Ipp), А
- Текущий8Аналог—Нет данных
- 2,82 ₽3 000 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий30Аналог0,8Отличается
- Максимальное напряжение ограничения, В
- Текущий48Аналог13Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий8Аналог4Отличается
- 2,26 ₽6 750 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий30Аналог120Отличается
- Максимальное напряжение ограничения, В
- Текущий48Аналог20Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий8Аналог16Отличается
- 2,35 ₽1 600 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-23АналогSOT-353Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий30Аналог100Отличается
- Максимальное напряжение ограничения, В
- Текущий48Аналог15Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий8Аналог8Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
