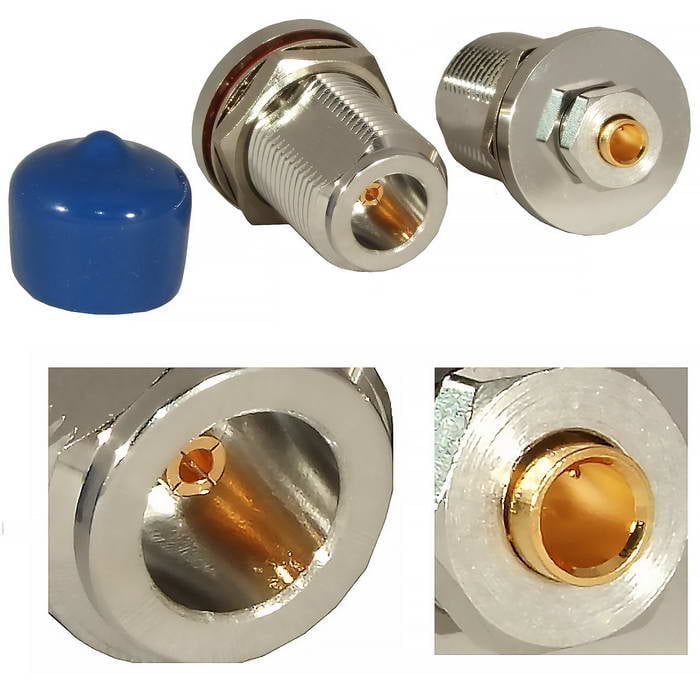

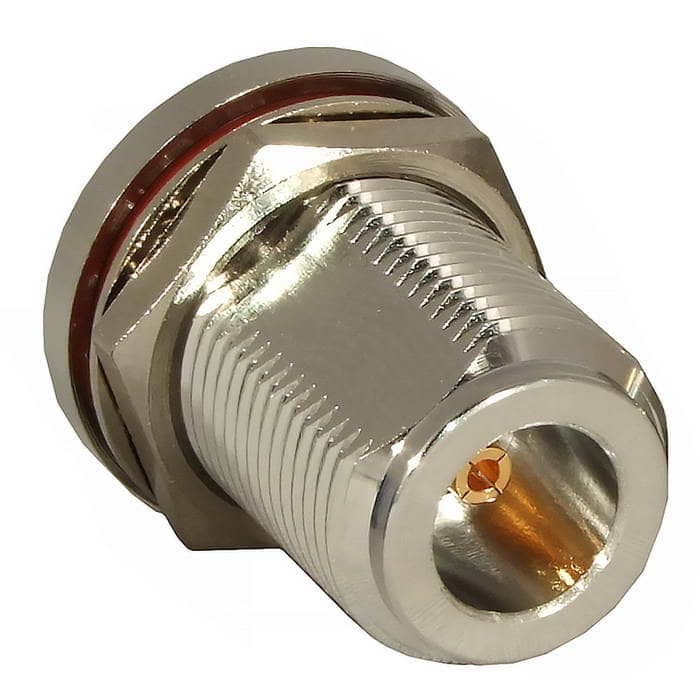

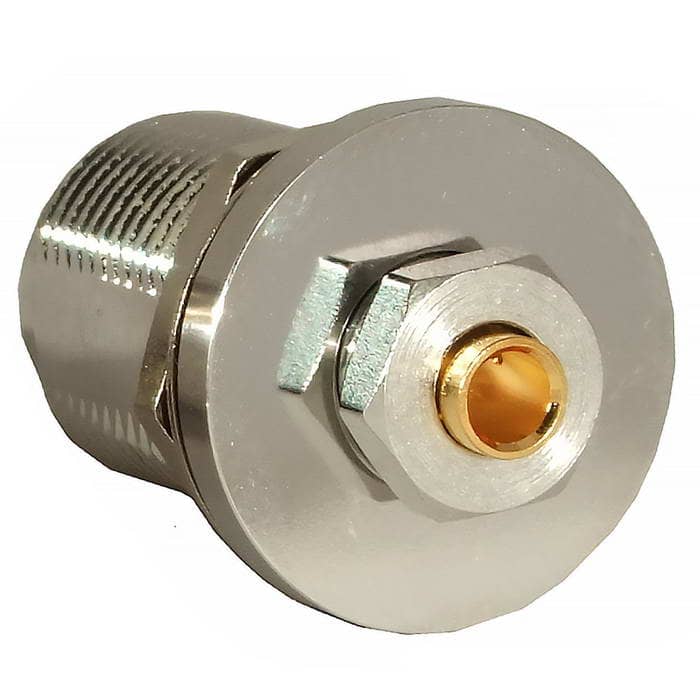

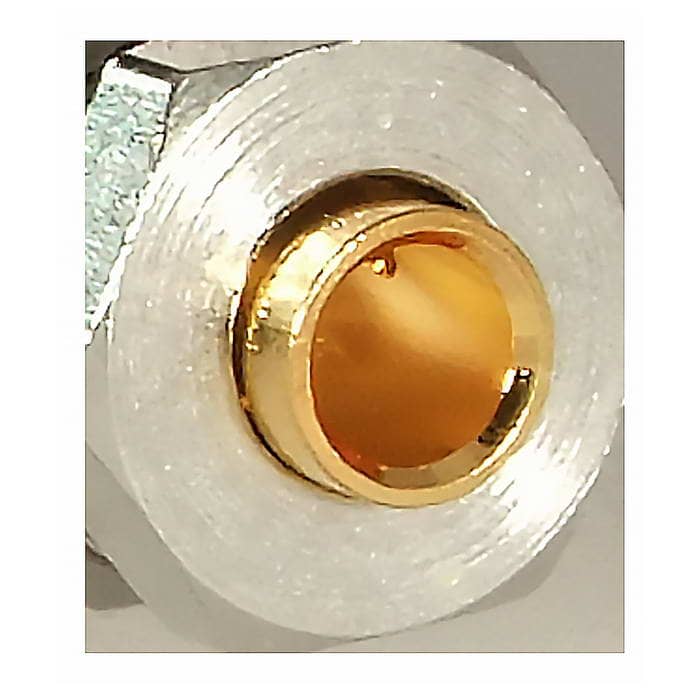

Разъём высокочастотный RUICHI N-F137R

обжимной

MPN
N-F137R
Бренд
Ruichi
Артикул RU
110121

Основные параметры

Тип кабеля
RG402; SF-141
Диапазон рабочих частот, ГГц
до 18
Волновое сопротивление, Ом
50
Коэффициент стоячей волны
КСВн - 1,30/ до 18 ГГц
Материал контакта
центральный контакт - бронза с золотым покрытием
Материал изолятора
тефлон
Все характеристики
Документация
Под заказ348,08 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

15 параметров из источника

Электрические параметры

Диапазон рабочих частот, ГГц
до 18
Волновое сопротивление, Ом
50

Монтаж и корпус

Материал контакта
центральный контакт - бронза с золотым покрытием
Материал изолятора
тефлон
Диаметр корпуса, мм
20,6
Размер установочного отверстия, мм
Ф16 (min), профиль под 2-ю фаску (см. Приложение)
Способ монтажа
на панель, корпус - клемма "О"-типа, центральный контакт - пайка под жилу Ф3,6 мм (max)
Материал корпуса
латунь
Глубина, мм
29,9

Условия эксплуатации

Диапазон рабочих температур, °C
-45...+85

Упаковка и вес

Вес брутто
41.50
Транспортная упаковка: размер/кол-во
28.5*21*19/200

Другие параметры

Тип кабеля
RG402; SF-141
Коэффициент стоячей волны
КСВн - 1,30/ до 18 ГГц
Тип разъёма
Разъем высокочастотный серии N, розетка (F)

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet N-F137R

Технические параметры, размеры и рекомендации производителя

Скачать

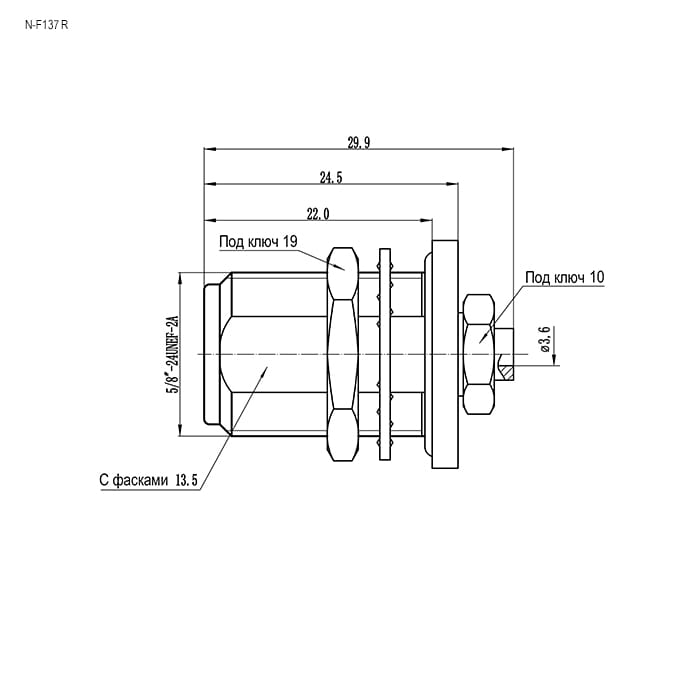

Миниатюра: Схема N-F137R
IMAGE · Схема

Схема N-F137R

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 30.10.2026
Источник / остаток
Каталог RU Electronics · Поставка под запрос
Lead time
Уточняется при подтверждении
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
Не указана в источнике
Date code / партия
Год / маркировка партии не указаны
Документация
Datasheet: 1

Описание

Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарN-F137RRUICHIАрт. RU 110121
348,08 ₽Под заказ
Параметрический вариантRUICHIN-F137QАрт. RU 110120
348,08 ₽110 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHISMC-KW2/SMC-KW2-RG178-30Арт. RU 82623
167,40 ₽90 шт по каталогу

Совпадает 2 из 3 сравнимых параметров

Параметрический вариантRUICHIN-P245Арт. RU 110122
119,86 ₽2 900 шт по каталогу

Совпадает 2 из 4 сравнимых параметров

Параметрический вариантRUICHIN-S213FАрт. RU 90893
155,10 ₽170 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Материал корпусалатуньлатуньСовпадаетлатуньСовпадаетлатуньСовпадаетлатуньСовпадает
Тип разъёмаРазъем высокочастотный серии N, розетка (F)Разъем высокочастотный серии N, розетка (F)СовпадаетРозетки угловые SMC-KW2/ SMC-KW2Отличаетсяразъем высокочастотный серии N с фланцем, розетка (F)Отличаетсягнездо (jack)Отличается
Способ монтажана панель, корпус - клемма "О"-типа, центральный контакт - пайка под жилу Ф3,6 мм (max)на панель, корпус - клемма "О"-типа, центральный контакт - пайка под жилу Ф2,2 мм (max)Отличается—Нет данныхфланцевое крепление на панель, центральный контакт - пайкаОтличаетсянакруткаОтличается
Диаметр корпуса, мм20,620,6Совпадает—Нет данных—Нет данных5/8-24Отличается
Волновое сопротивление, Ом5050Совпадает50Совпадает50Совпадает50Совпадает
  • Параметрический вариантRUICHIN-F137QАрт. RU 110120
    348,08 ₽110 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Материал корпуса
    ТекущийлатуньАналоглатуньСовпадает
    Тип разъёма
    ТекущийРазъем высокочастотный серии N, розетка (F)АналогРазъем высокочастотный серии N, розетка (F)Совпадает
    Способ монтажа
    Текущийна панель, корпус - клемма "О"-типа, центральный контакт - пайка под жилу Ф3,6 мм (max)Аналогна панель, корпус - клемма "О"-типа, центральный контакт - пайка под жилу Ф2,2 мм (max)Отличается
    Диаметр корпуса, мм
    Текущий20,6Аналог20,6Совпадает
    Волновое сопротивление, Ом
    Текущий50Аналог50Совпадает
    Открыть товар
  • Параметрический вариантRUICHISMC-KW2/SMC-KW2-RG178-30Арт. RU 82623
    167,40 ₽90 шт по каталогу

    Совпадает 2 из 3 сравнимых параметров

    Материал корпуса
    ТекущийлатуньАналоглатуньСовпадает
    Тип разъёма
    ТекущийРазъем высокочастотный серии N, розетка (F)АналогРозетки угловые SMC-KW2/ SMC-KW2Отличается
    Способ монтажа
    Текущийна панель, корпус - клемма "О"-типа, центральный контакт - пайка под жилу Ф3,6 мм (max)Аналог—Нет данных
    Диаметр корпуса, мм
    Текущий20,6Аналог—Нет данных
    Волновое сопротивление, Ом
    Текущий50Аналог50Совпадает
    Открыть товар
  • Параметрический вариантRUICHIN-P245Арт. RU 110122
    119,86 ₽2 900 шт по каталогу

    Совпадает 2 из 4 сравнимых параметров

    Материал корпуса
    ТекущийлатуньАналоглатуньСовпадает
    Тип разъёма
    ТекущийРазъем высокочастотный серии N, розетка (F)Аналогразъем высокочастотный серии N с фланцем, розетка (F)Отличается
    Способ монтажа
    Текущийна панель, корпус - клемма "О"-типа, центральный контакт - пайка под жилу Ф3,6 мм (max)Аналогфланцевое крепление на панель, центральный контакт - пайкаОтличается
    Диаметр корпуса, мм
    Текущий20,6Аналог—Нет данных
    Волновое сопротивление, Ом
    Текущий50Аналог50Совпадает
    Открыть товар
  • Параметрический вариантRUICHIN-S213FАрт. RU 90893
    155,10 ₽170 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Материал корпуса
    ТекущийлатуньАналоглатуньСовпадает
    Тип разъёма
    ТекущийРазъем высокочастотный серии N, розетка (F)Аналоггнездо (jack)Отличается
    Способ монтажа
    Текущийна панель, корпус - клемма "О"-типа, центральный контакт - пайка под жилу Ф3,6 мм (max)АналогнакруткаОтличается
    Диаметр корпуса, мм
    Текущий20,6Аналог5/8-24Отличается
    Волновое сопротивление, Ом
    Текущий50Аналог50Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
