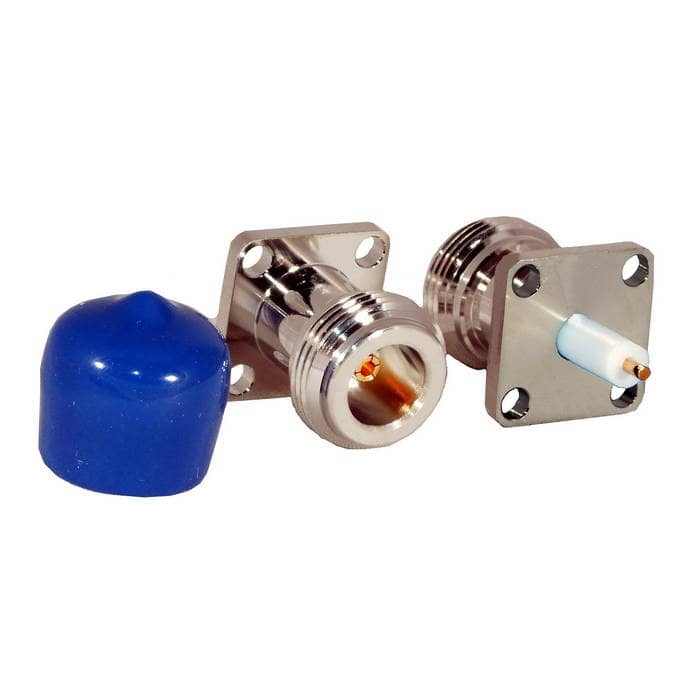

Разъём высокочастотный RUICHI N-P245

крепление под 4 винта

MPN
N-P245
Бренд
Ruichi
Артикул RU
110122

Основные параметры

Диапазон рабочих частот, ГГц
до 11
Волновое сопротивление, Ом
50
Контактное сопротивление, мОм, не более
центральный контакт - 1; контакт корпуса - 0,2
Сопротивление изоляции, МОм, не менее
5000
Диэлектрическая прочность, В
1500
Материал контакта
центральный контакт - бронза с золотым покрытием
Все характеристики
Документация
Под заказ119,12 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

17 параметров из источника

Электрические параметры

Диапазон рабочих частот, ГГц
до 11
Волновое сопротивление, Ом
50
Контактное сопротивление, мОм, не более
центральный контакт - 1; контакт корпуса - 0,2
Сопротивление изоляции, МОм, не менее
5000
Диэлектрическая прочность, В
1500

Монтаж и корпус

Материал контакта
центральный контакт - бронза с золотым покрытием
Материал изолятора
тефлон
Способ монтажа
фланцевое крепление на панель, центральный контакт - пайка
Материал корпуса
латунь
Глубина, мм
29,8
Ширина, мм
17,5
Высота, мм
17,5

Условия эксплуатации

Диапазон рабочих температур, °C
-55...+125 °С

Упаковка и вес

Вес брутто
17.65
Транспортная упаковка: размер/кол-во
42*28*23.5/1000

Другие параметры

Вес, г
17
Тип разъёма
разъем высокочастотный серии N с фланцем, розетка (F)

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet N-P245

Технические параметры, размеры и рекомендации производителя

Скачать
Миниатюра: Схема N-P245
IMAGE · Схема

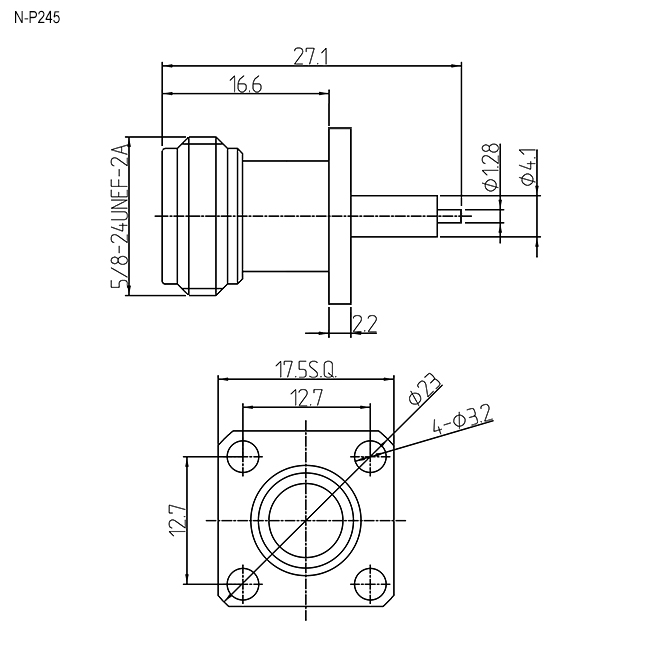

Схема N-P245

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 02.09.2026
Источник / остаток
Каталог RU Electronics · 3 000 шт ожидается
Lead time
Уточняется при подтверждении
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
10 шт в упаковке
Date code / партия
Год / маркировка партии не указаны
Документация
Datasheet: 1

Описание

Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарN-P245RUICHIАрт. RU 110122
119,12 ₽Под заказ
Параметрический вариантRUICHISMA-C213FАрт. RU 90901
61,39 ₽250 шт по каталогу

Совпадает 2 из 3 сравнимых параметров

Параметрический вариантRUICHISMA-C316FАрт. RU 92143
44,65 ₽4 350 шт по каталогу

Совпадает 2 из 4 сравнимых параметров

Параметрический вариантRUICHIN-S213FАрт. RU 90893
155,10 ₽170 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантRUICHIN-F137QАрт. RU 110120
348,08 ₽120 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Материал корпусалатуньлатуньСовпадаетлатуньСовпадаетлатуньСовпадаетлатуньСовпадает
Тип разъёмаразъем высокочастотный серии N с фланцем, розетка (F)Гнездо (jack)ОтличаетсяГнездо (jack)Отличаетсягнездо (jack)ОтличаетсяРазъем высокочастотный серии N, розетка (F)Отличается
Способ монтажафланцевое крепление на панель, центральный контакт - пайка—Нет данных—Нет данныхнакруткаОтличаетсяна панель, корпус - клемма "О"-типа, центральный контакт - пайка под жилу Ф2,2 мм (max)Отличается
Волновое сопротивление, Ом5050Совпадает50Совпадает50Совпадает50Совпадает
Диапазон рабочих частот, ГГцдо 11—Нет данныхдо 6Отличаетсядо 4Отличаетсядо 18Отличается
  • Параметрический вариантRUICHISMA-C213FАрт. RU 90901
    61,39 ₽250 шт по каталогу

    Совпадает 2 из 3 сравнимых параметров

    Материал корпуса
    ТекущийлатуньАналоглатуньСовпадает
    Тип разъёма
    Текущийразъем высокочастотный серии N с фланцем, розетка (F)АналогГнездо (jack)Отличается
    Способ монтажа
    Текущийфланцевое крепление на панель, центральный контакт - пайкаАналог—Нет данных
    Волновое сопротивление, Ом
    Текущий50Аналог50Совпадает
    Диапазон рабочих частот, ГГц
    Текущийдо 11Аналог—Нет данных
    Открыть товар
  • Параметрический вариантRUICHISMA-C316FАрт. RU 92143
    44,65 ₽4 350 шт по каталогу

    Совпадает 2 из 4 сравнимых параметров

    Материал корпуса
    ТекущийлатуньАналоглатуньСовпадает
    Тип разъёма
    Текущийразъем высокочастотный серии N с фланцем, розетка (F)АналогГнездо (jack)Отличается
    Способ монтажа
    Текущийфланцевое крепление на панель, центральный контакт - пайкаАналог—Нет данных
    Волновое сопротивление, Ом
    Текущий50Аналог50Совпадает
    Диапазон рабочих частот, ГГц
    Текущийдо 11Аналогдо 6Отличается
    Открыть товар
  • Параметрический вариантRUICHIN-S213FАрт. RU 90893
    155,10 ₽170 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Материал корпуса
    ТекущийлатуньАналоглатуньСовпадает
    Тип разъёма
    Текущийразъем высокочастотный серии N с фланцем, розетка (F)Аналоггнездо (jack)Отличается
    Способ монтажа
    Текущийфланцевое крепление на панель, центральный контакт - пайкаАналогнакруткаОтличается
    Волновое сопротивление, Ом
    Текущий50Аналог50Совпадает
    Диапазон рабочих частот, ГГц
    Текущийдо 11Аналогдо 4Отличается
    Открыть товар
  • Параметрический вариантRUICHIN-F137QАрт. RU 110120
    348,08 ₽120 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Материал корпуса
    ТекущийлатуньАналоглатуньСовпадает
    Тип разъёма
    Текущийразъем высокочастотный серии N с фланцем, розетка (F)АналогРазъем высокочастотный серии N, розетка (F)Отличается
    Способ монтажа
    Текущийфланцевое крепление на панель, центральный контакт - пайкаАналогна панель, корпус - клемма "О"-типа, центральный контакт - пайка под жилу Ф2,2 мм (max)Отличается
    Волновое сопротивление, Ом
    Текущий50Аналог50Совпадает
    Диапазон рабочих частот, ГГц
    Текущийдо 11Аналогдо 18Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
