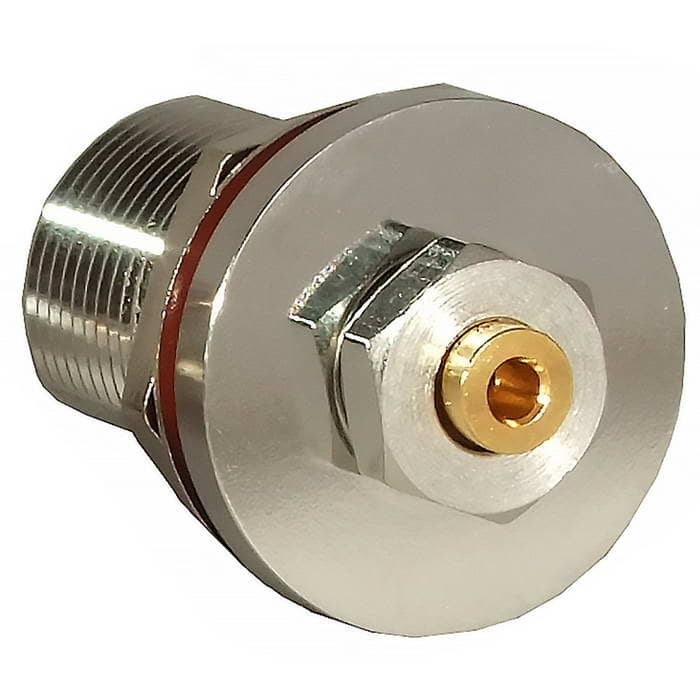

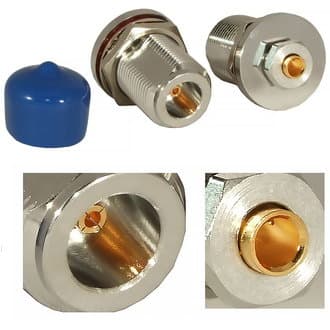

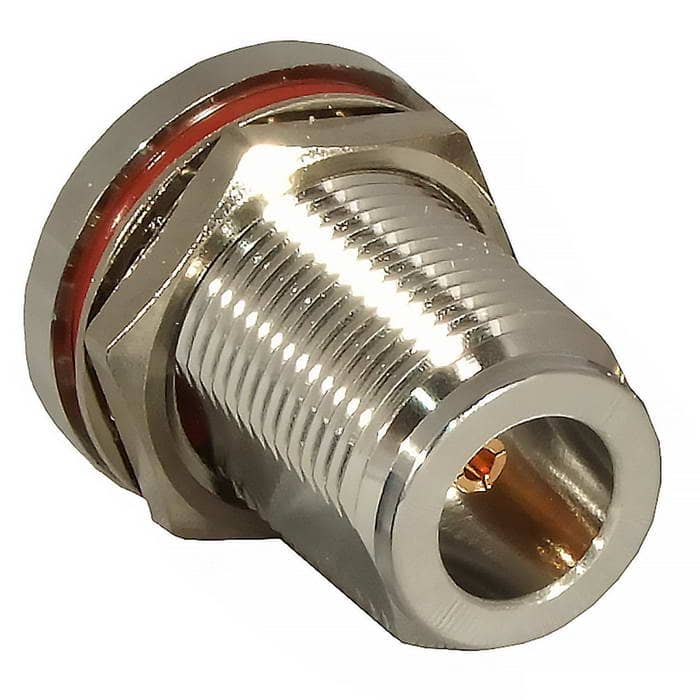

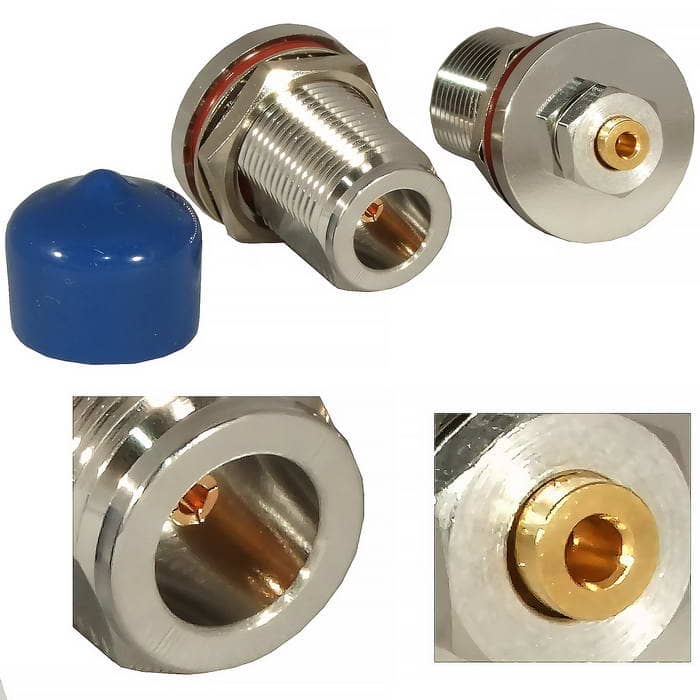

Разъём высокочастотный RUICHI N-F137Q
обжимной
- MPN
- N-F137Q
- Бренд
- Ruichi
- Артикул RU
- 110120
Основные параметры
- Тип кабеля
- RG405; SF-086 и аналоги
- Диапазон рабочих частот, ГГц
- до 18
- Волновое сопротивление, Ом
- 50
- Коэффициент стоячей волны
- КСВн - 1,30/ до 18 ГГц
- Материал контакта

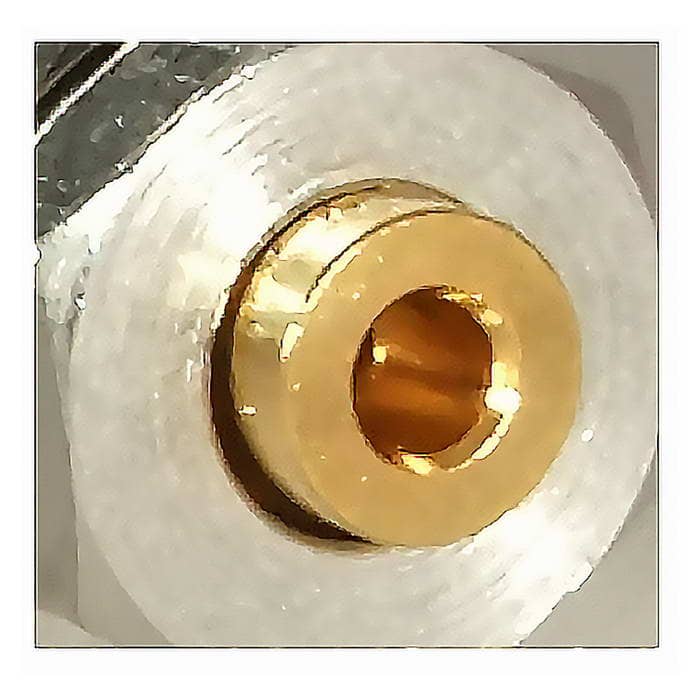

- центральный контакт - бронза с золотым покрытием
- Материал изолятора
- тефлон
Под заказ291,47 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Диапазон рабочих частот, ГГц
- до 18
- Волновое сопротивление, Ом
- 50
Монтаж и корпус
- Материал контакта
- центральный контакт - бронза с золотым покрытием
- Материал изолятора
- тефлон
- Диаметр корпуса, мм
- 20,6
- Размер установочного отверстия, мм
- Ф16 (min), профиль под 2-ю фаску (см. Приложение)
- Способ монтажа
- на панель, корпус - клемма "О"-типа, центральный контакт - пайка под жилу Ф2,2 мм (max)
- Материал корпуса
- латунь
- Глубина, мм
- 29,9
Условия эксплуатации
- Диапазон рабочих температур, °C
- -45...+85
Упаковка и вес
- Вес брутто
- 41.38
- Транспортная упаковка: размер/кол-во
- 42*28*18.5/400
Другие параметры
- Тип кабеля
- RG405; SF-086 и аналоги
- Коэффициент стоячей волны
- КСВн - 1,30/ до 18 ГГц
- Тип разъёма
- Разъем высокочастотный серии N, розетка (F)

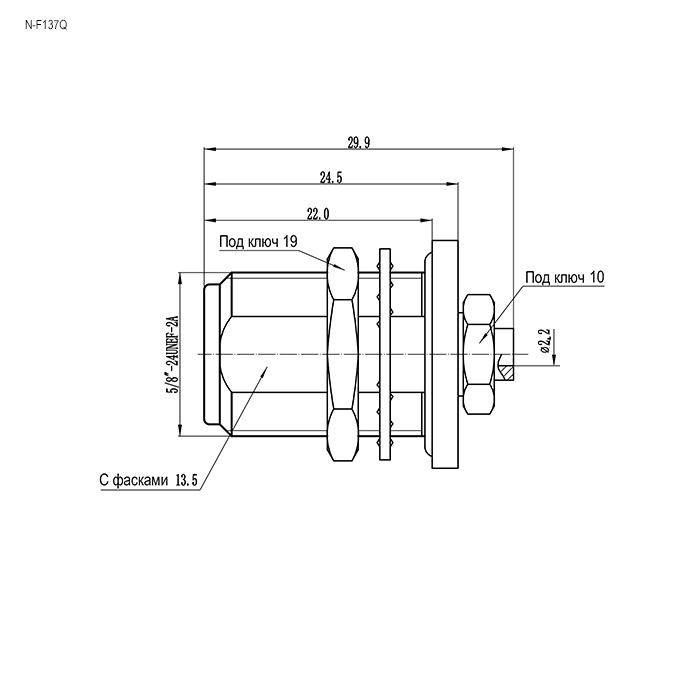

Документация и схема
Условия поставки
Обновлено 26.08.2026- Источник / остаток
- Каталог RU Electronics · 200 шт ожидается
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 5 шт в упаковке
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 1
Описание
Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарN-F137QRUICHIАрт. RU 110120 291,47 ₽Под заказ |  321,12 ₽160 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  167,40 ₽90 шт по каталогу Совпадает 2 из 3 сравнимых параметров |  61,39 ₽250 шт по каталогу Совпадает 2 из 3 сравнимых параметров |  70,86 ₽4 980 шт по каталогу Совпадает 2 из 3 сравнимых параметров |
|---|---|---|---|---|---|
| Материал корпуса | латунь | латуньСовпадает | латуньСовпадает | латуньСовпадает | латуньСовпадает |
| Тип разъёма | Разъем высокочастотный серии N, розетка (F) | Разъем высокочастотный серии N, розетка (F)Совпадает | Розетки угловые SMC-KW2/ SMC-KW2Отличается | Гнездо (jack)Отличается | SMA-P (вилка)Отличается |
| Способ монтажа | на панель, корпус - клемма "О"-типа, центральный контакт - пайка под жилу Ф2,2 мм (max) | на панель, корпус - клемма "О"-типа, центральный контакт - пайка под жилу Ф3,6 мм (max)Отличается | —Нет данных | —Нет данных | —Нет данных |
| Диаметр корпуса, мм | 20,6 | 20,6Совпадает | —Нет данных | —Нет данных | —Нет данных |
| Волновое сопротивление, Ом | 50 | 50Совпадает | 50Совпадает | 50Совпадает | 50Совпадает |
- 321,12 ₽160 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Материал корпуса
- ТекущийлатуньАналоглатуньСовпадает
- Тип разъёма
- ТекущийРазъем высокочастотный серии N, розетка (F)АналогРазъем высокочастотный серии N, розетка (F)Совпадает
- Способ монтажа
- Текущийна панель, корпус - клемма "О"-типа, центральный контакт - пайка под жилу Ф2,2 мм (max)Аналогна панель, корпус - клемма "О"-типа, центральный контакт - пайка под жилу Ф3,6 мм (max)Отличается
- Диаметр корпуса, мм
- Текущий20,6Аналог20,6Совпадает
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- 167,40 ₽90 шт по каталогу
Совпадает 2 из 3 сравнимых параметров
- Материал корпуса
- ТекущийлатуньАналоглатуньСовпадает
- Тип разъёма
- ТекущийРазъем высокочастотный серии N, розетка (F)АналогРозетки угловые SMC-KW2/ SMC-KW2Отличается
- Способ монтажа
- Текущийна панель, корпус - клемма "О"-типа, центральный контакт - пайка под жилу Ф2,2 мм (max)Аналог—Нет данных
- Диаметр корпуса, мм
- Текущий20,6Аналог—Нет данных
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- 61,39 ₽250 шт по каталогу
Совпадает 2 из 3 сравнимых параметров
- Материал корпуса
- ТекущийлатуньАналоглатуньСовпадает
- Тип разъёма
- ТекущийРазъем высокочастотный серии N, розетка (F)АналогГнездо (jack)Отличается
- Способ монтажа
- Текущийна панель, корпус - клемма "О"-типа, центральный контакт - пайка под жилу Ф2,2 мм (max)Аналог—Нет данных
- Диаметр корпуса, мм
- Текущий20,6Аналог—Нет данных
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- 70,86 ₽4 980 шт по каталогу
Совпадает 2 из 3 сравнимых параметров
- Материал корпуса
- ТекущийлатуньАналоглатуньСовпадает
- Тип разъёма
- ТекущийРазъем высокочастотный серии N, розетка (F)АналогSMA-P (вилка)Отличается
- Способ монтажа
- Текущийна панель, корпус - клемма "О"-типа, центральный контакт - пайка под жилу Ф2,2 мм (max)Аналог—Нет данных
- Диаметр корпуса, мм
- Текущий20,6Аналог—Нет данных
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
