Datasheet MMBT2222AT
Технические параметры, размеры и рекомендации производителя
MMBT2222AT JSMSEMI Биполярный транзистор NPN
40 В, 0.6 А, SOT-523
- MPN
- MMBT2222AT
- Бренд
- JSMSEMI
- Артикул RU
- 126831
Основные параметры
- Описание
- Транзистор биполярный NPN; 40 В; 0,6 А; hFE 35...300; SOT-523
- Тип проводимости
- NPN
- Максимальное напряжение КЭ (Vceo), В
- 40
- Максимальное напряжение КБ (Vcbo), В
- 75
- Максимальное напряжение ЭБ (Vebo), В
- 6
- Напряжение насыщения КЭ Vce(sat), В
- 1
20 000 шт в наличии1,01 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальное напряжение КЭ (Vceo), В
- 40
- Максимальное напряжение КБ (Vcbo), В
- 75
- Максимальное напряжение ЭБ (Vebo), В
- 6
- Напряжение насыщения КЭ Vce(sat), В
- 1
- Максимальный постоянный ток коллектора, А
- 0,6
- Максимальная рассеиваемая мощность, Вт
- 0,15
- Граничная частота ft, МГц
- 300
Монтаж и корпус

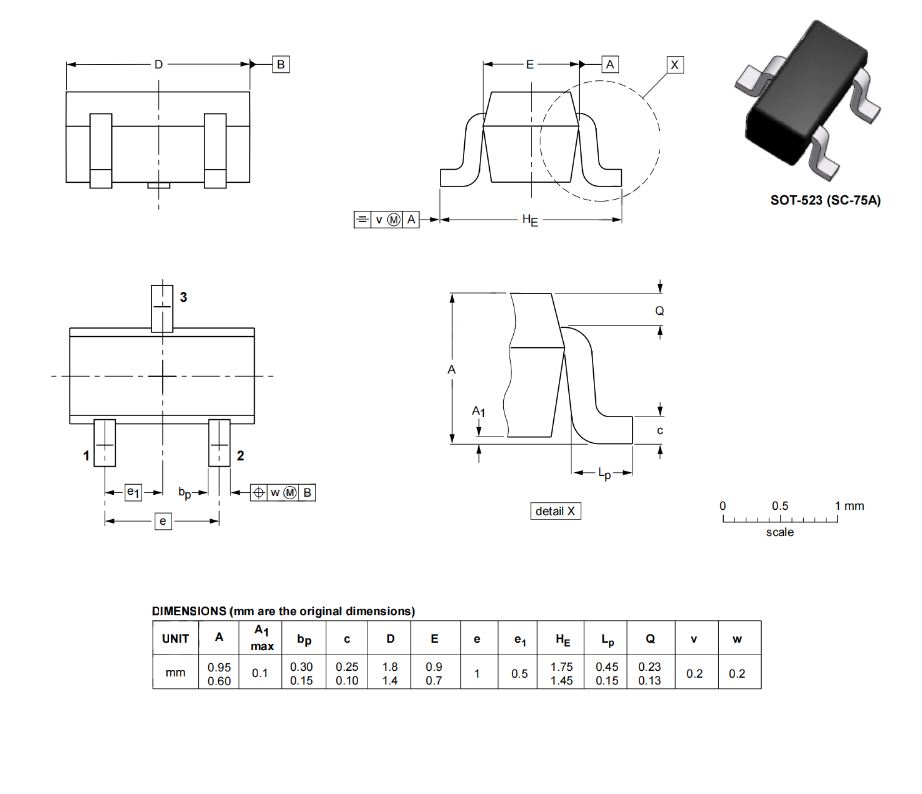

- Корпус
- SOT-523
- Способ монтажа
- Поверхностный
Упаковка и вес
- Транспортная упаковка: размер/кол-во
- 38*38*22/21000
- Вес брутто
- 0.03
- Упаковка
- REEL, 3000 шт.
Другие параметры
- Описание
- Транзистор биполярный NPN; 40 В; 0,6 А; hFE 35...300; SOT-523
- Тип проводимости
- NPN
- Коэффициент усиления hFE мин.
- 35
- Коэффициент усиления hFE макс.
- 300
Документация и схема
Условия поставки
Обновлено 14.07.2026- Источник / остаток
- Каталог RU Electronics · 20 000 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 500 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
MMBT2222AT Биполярный транзистор для поверхностного монтажа в корпусе SOT-523. Тип проводимости NPN. Максимальное напряжение КЭ Vceo 40 В, максимальный ток коллектора Ic max 0.6 А, минимальный коэффициент усиления по току hFE 35. Комплементарная пара: MMBT2907AT
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024500 шт42 000 шт
20243 000 шт618 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарMMBT2222ATJSMSEMIАрт. RU 126831 1,01 ₽20 000 шт по каталогу |  4,60 ₽3 900 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  0,66 ₽51 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 0,89 ₽93 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 0,54 ₽61 500 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип проводимости | NPN | NPNСовпадает | NPNСовпадает | NPNСовпадает | NPNСовпадает |
| Корпус | SOT-523 | SOT-223Отличается | SOT-23Отличается | SOT-23Отличается | SOT-23Отличается |
| Способ монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Коэффициент усиления hFE мин. | 35 | 35Совпадает | 40Отличается | 20Отличается | 50Отличается |
| Максимальный постоянный ток коллектора, А | 0,6 | 0,6Совпадает | 0,6Совпадает | 0,6Совпадает | 0,6Совпадает |
- 4,60 ₽3 900 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNPNАналогNPNСовпадает
- Корпус
- ТекущийSOT-523АналогSOT-223Отличается
- Способ монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Коэффициент усиления hFE мин.
- Текущий35Аналог35Совпадает
- Максимальный постоянный ток коллектора, А
- Текущий0,6Аналог0,6Совпадает
- 0,66 ₽51 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNPNАналогNPNСовпадает
- Корпус
- ТекущийSOT-523АналогSOT-23Отличается
- Способ монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Коэффициент усиления hFE мин.
- Текущий35Аналог40Отличается
- Максимальный постоянный ток коллектора, А
- Текущий0,6Аналог0,6Совпадает
- 0,89 ₽93 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNPNАналогNPNСовпадает
- Корпус
- ТекущийSOT-523АналогSOT-23Отличается
- Способ монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Коэффициент усиления hFE мин.
- Текущий35Аналог20Отличается
- Максимальный постоянный ток коллектора, А
- Текущий0,6Аналог0,6Совпадает
- 0,54 ₽61 500 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNPNАналогNPNСовпадает
- Корпус
- ТекущийSOT-523АналогSOT-23Отличается
- Способ монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Коэффициент усиления hFE мин.
- Текущий35Аналог50Отличается
- Максимальный постоянный ток коллектора, А
- Текущий0,6Аналог0,6Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
