Datasheet MMBT4401
Технические параметры, размеры и рекомендации производителя
MMBT4401 CTK биполярный транзистор NPN
40 В, 0.6 А, SOT-23
- MPN
- MMBT4401
- Бренд
- CTK
- Артикул RU
- 122029
Основные параметры
- Описание
- Транзистор биполярный NPN; 40 В; 0,6 А; hFE 20...300; SOT-23
- Тип проводимости
- NPN
- Максимальное напряжение КЭ (Vceo), В
- 40
- Максимальное напряжение КБ (Vcbo), В
- 60
- Максимальное напряжение ЭБ (Vebo), В
- 6
- Максимальный постоянный ток коллектора, А
- 0,6
93 000 шт в наличии0,89 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальное напряжение КЭ (Vceo), В
- 40
- Максимальное напряжение КБ (Vcbo), В
- 60
- Максимальное напряжение ЭБ (Vebo), В
- 6
- Максимальный постоянный ток коллектора, А
- 0,6
- Максимальная рассеиваемая мощность, Вт
- 0,3
- Граничная частота ft, МГц
- 250

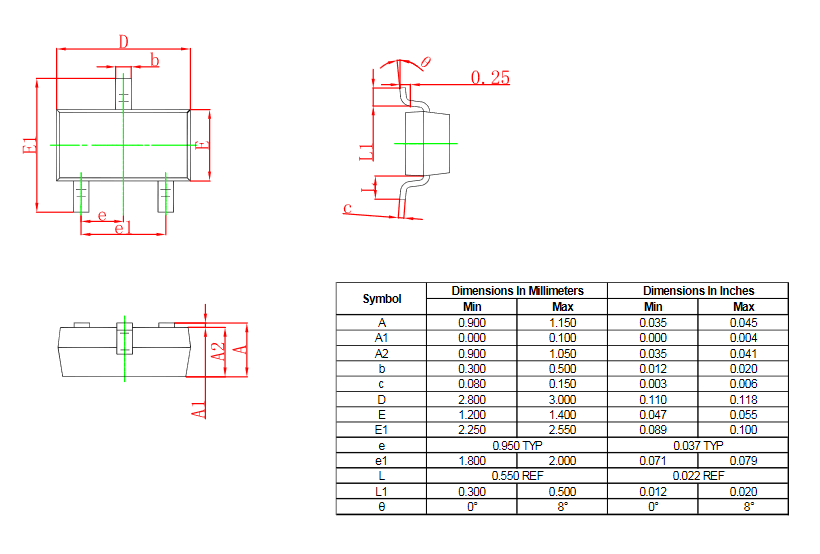

Монтаж и корпус
- Корпус
- SOT-23
- Способ монтажа
- Поверхностный
Упаковка и вес
- Транспортная упаковка: размер/кол-во
- 45*45*24/60000
- Вес брутто
- 0.04
- Упаковка
- REEL, 3000 шт.
Другие параметры
- Описание
- Транзистор биполярный NPN; 40 В; 0,6 А; hFE 20...300; SOT-23
- Тип проводимости
- NPN
- Коэффициент усиления hFE мин.
- 20
- Коэффициент усиления hFE макс.
- 300
Документация и схема
Условия поставки
Обновлено 14.07.2026- Источник / остаток
- Каталог RU Electronics · 93 000 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 1 000 / 3 000 / 45 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2024 / 2023 / 2025
- Документация
- Datasheet: 1
Описание
MMBT4401 биполярный транзистор для поверхностного монтажа в корпусе SOT-23. Тип проводимости NPN. Максимальное напряжение КЭ Vceo 40 В, максимальный ток коллектора Ic max 0,6 А, коэффициент усиления по току hFE 20 ... 300
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20241 000 шт33 000 шт
20233 000 шт824 000 шт
20243 000 шт26 000 шт
20253 000 шт515 000 шт
202545 000 шт145 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарMMBT4401CTKАрт. RU 122029 0,89 ₽93 000 шт по каталогу |  0,35 ₽45 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  0,49 ₽15 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров | 0,66 ₽51 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 0,65 ₽54 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип проводимости | NPN | NPNСовпадает | NPNСовпадает | NPNСовпадает | NPNСовпадает |
| Корпус | SOT-23 | SOT-23Совпадает | SOT-23Совпадает | SOT-23Совпадает | SOT-23Совпадает |
| Способ монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Коэффициент усиления hFE мин. | 20 | 100Отличается | 70Отличается | 40Отличается | 50Отличается |
| Максимальное напряжение КБ (Vcbo), В | 60 | 60Совпадает | 60Совпадает | 75Отличается | 180Отличается |
- 0,35 ₽45 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNPNАналогNPNСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Способ монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Коэффициент усиления hFE мин.
- Текущий20Аналог100Отличается
- Максимальное напряжение КБ (Vcbo), В
- Текущий60Аналог60Совпадает
- 0,49 ₽15 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNPNАналогNPNСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Способ монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Коэффициент усиления hFE мин.
- Текущий20Аналог70Отличается
- Максимальное напряжение КБ (Vcbo), В
- Текущий60Аналог60Совпадает
- 0,66 ₽51 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNPNАналогNPNСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Способ монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Коэффициент усиления hFE мин.
- Текущий20Аналог40Отличается
- Максимальное напряжение КБ (Vcbo), В
- Текущий60Аналог75Отличается
- 0,65 ₽54 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNPNАналогNPNСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Способ монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Коэффициент усиления hFE мин.
- Текущий20Аналог50Отличается
- Максимальное напряжение КБ (Vcbo), В
- Текущий60Аналог180Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
