PZT2222A JSMSEMI Биполярный транзистор NPN

40 В, 0.6 А, SOT-223

MPN
PZT2222A
Бренд
JSMSEMI
Артикул RU
126833

Основные параметры

Описание
Транзистор биполярный NPN; 40 В; 0,6 А; hFE 35...300; SOT-223
Тип проводимости
NPN
Максимальное напряжение КЭ (Vceo), В
40
Максимальное напряжение КБ (Vcbo), В
75
Максимальное напряжение ЭБ (Vebo), В
6
Напряжение насыщения КЭ Vce(sat), В
1
Все характеристики
Документация
3 700 шт в наличии4,60 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

16 параметров из источника

Электрические параметры

Максимальное напряжение КЭ (Vceo), В
40
Максимальное напряжение КБ (Vcbo), В
75
Максимальное напряжение ЭБ (Vebo), В
6
Напряжение насыщения КЭ Vce(sat), В
1
Максимальный постоянный ток коллектора (Ic), А
0,6
Максимальная рассеиваемая мощность, Вт
1
Граничная частота ft, МГц
300

Монтаж и корпус

Корпус
SOT-223
Способ монтажа
поверхностный (SMT)

Упаковка и вес

Транспортная упаковка: размер/кол-во
38*38*22/5000
Вес брутто
0.24
Упаковка
REEL, 1000 шт.

Другие параметры

Описание
Транзистор биполярный NPN; 40 В; 0,6 А; hFE 35...300; SOT-223
Тип проводимости
NPN
Коэффициент усиления hFE мин.
35
Коэффициент усиления hFE макс.
300

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet PZT2222A

Технические параметры, размеры и рекомендации производителя

Скачать
Миниатюра: Схема PZT2222A
IMAGE · Схема

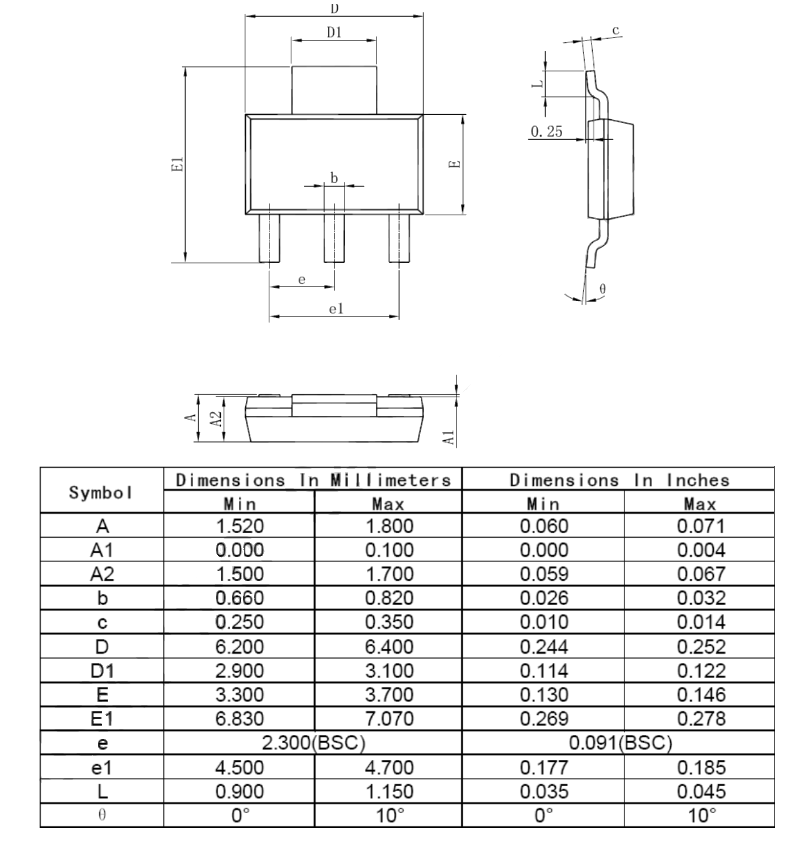

Схема PZT2222A

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 14.07.2026
Источник / остаток
Каталог RU Electronics · 3 700 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
100 / 200 / 1 000 шт в упаковке
Date code / партия
Год / маркировка: 2024
Документация
Datasheet: 1

Описание

PZT2222A Биполярный транзистор для поверхностного монтажа в корпусе SOT-223. Тип проводимости NPN. Максимальное напряжение КЭ Vceo 40 В, максимальный ток коллектора Ic max 0.6 А, минимальный коэффициент усиления по току hFE 35. Комплементарная пара: PZTA2907A

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024100 шт5500 шт
2024200 шт1200 шт
20241 000 шт33 000 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарPZT2222AJSMSEMIАрт. RU 126833
4,60 ₽3 700 шт по каталогу
Параметрический вариантJSMSEMIMMBT2222ATАрт. RU 126831
1,01 ₽20 000 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантHOTTECHPZTA42Арт. RU 126834
5,00 ₽650 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантCTKBCP56-16Арт. RU 119381
3,70 ₽14 375 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантJSMSEMISS8050 (JSMSEMI)Арт. RU 126829
0,52 ₽15 000 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Тип проводимостиNPNNPNСовпадаетNPNСовпадаетNPNСовпадаетNPNСовпадает
КорпусSOT-223SOT-523ОтличаетсяSOT-223СовпадаетSOT-223СовпадаетSOT-23Отличается
Способ монтажаповерхностный (SMT)поверхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадает
Коэффициент усиления hFE мин.3535Совпадает25Отличается100Отличается40Отличается
Максимальное напряжение КБ (Vcbo), В7575Совпадает300Отличается100Отличается40Отличается
  • Параметрический вариантJSMSEMIMMBT2222ATАрт. RU 126831
    1,01 ₽20 000 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Тип проводимости
    ТекущийNPNАналогNPNСовпадает
    Корпус
    ТекущийSOT-223АналогSOT-523Отличается
    Способ монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Коэффициент усиления hFE мин.
    Текущий35Аналог35Совпадает
    Максимальное напряжение КБ (Vcbo), В
    Текущий75Аналог75Совпадает
    Открыть товар
  • Параметрический вариантHOTTECHPZTA42Арт. RU 126834
    5,00 ₽650 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Тип проводимости
    ТекущийNPNАналогNPNСовпадает
    Корпус
    ТекущийSOT-223АналогSOT-223Совпадает
    Способ монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Коэффициент усиления hFE мин.
    Текущий35Аналог25Отличается
    Максимальное напряжение КБ (Vcbo), В
    Текущий75Аналог300Отличается
    Открыть товар
  • Параметрический вариантCTKBCP56-16Арт. RU 119381
    3,70 ₽14 375 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Тип проводимости
    ТекущийNPNАналогNPNСовпадает
    Корпус
    ТекущийSOT-223АналогSOT-223Совпадает
    Способ монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Коэффициент усиления hFE мин.
    Текущий35Аналог100Отличается
    Максимальное напряжение КБ (Vcbo), В
    Текущий75Аналог100Отличается
    Открыть товар
  • Параметрический вариантJSMSEMISS8050 (JSMSEMI)Арт. RU 126829
    0,52 ₽15 000 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Тип проводимости
    ТекущийNPNАналогNPNСовпадает
    Корпус
    ТекущийSOT-223АналогSOT-23Отличается
    Способ монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Коэффициент усиления hFE мин.
    Текущий35Аналог40Отличается
    Максимальное напряжение КБ (Vcbo), В
    Текущий75Аналог40Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
