Datasheet SS8050 (JSMSEMI)
Технические параметры, размеры и рекомендации производителя
Биполярные (BJT)
SS8050 JSMSEMI Биполярный транзистор NPN, 25 В, 1.5 А, SOT-23
SS8050 JSMSEMI Биполярный транзистор NPN, 25 В, 1.5 А, SOT-23
- MPN
- SS8050 (JSMSEMI)
- Бренд
- JSMSEMI
- Артикул RU
- 126829
- Каталог обновлён
- 14.07.2026
- Источник / остаток
- Каталог RU Electronics · 25 000 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 1 000 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2025 / 2024
- Документация
- Datasheet: 1
25 000 шт в наличии0,52 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

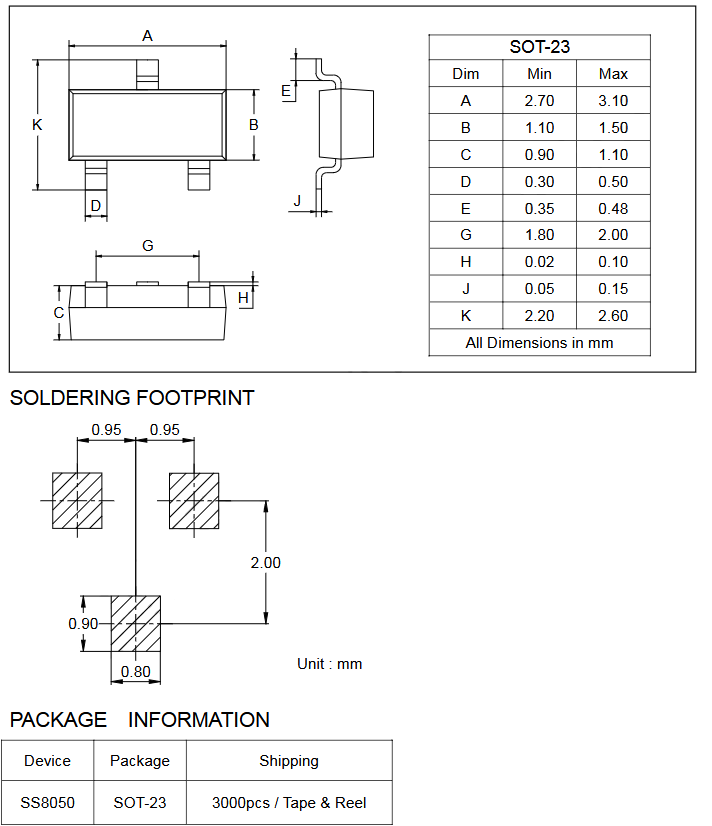

Документация и схема
Характеристики
- Описание
- Транзистор биполярный NPN; 25 В; 1,5 А; hFE 40...400; SOT-23
- Тип проводимости
- NPN
- Максимальное напряжение КЭ (Vceo), В
- 25
- Максимальное напряжение КБ (Vcbo), В
- 40
- Максимальное напряжение ЭБ (Vebo), В
- 6
- Напряжение насыщения КЭ Vce(sat), В
- 0,5
- Максимальный постоянный ток коллектора, А
- 1,5
- Максимальная рассеиваемая мощность, Вт
- 0,3
- Коэффициент усиления hFE мин.
- 40
- Коэффициент усиления hFE макс.
- 400
- Граничная частота ft, МГц
- 190
- Транспортная упаковка: размер/кол-во
- 62*27.5*28/45000
- Вес брутто
- 0.05
- Упаковка
- REEL, 3000 шт.
- Корпус
- SOT-23
- Способ монтажа
- Поверхностный
Описание
SS8050 Биполярный транзистор для поверхностного монтажа в корпусе SOT-23. Тип проводимости NPN. Максимальное напряжение КЭ Vceo 25 В, максимальный ток коллектора Ic max 1.5 А, минимальный коэффициент усиления по току hFE 40. Комплементарная пара: SS8550
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20251 000 шт2222 000 шт
20243 000 шт13 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSS8050 (JSMSEMI)JSMSEMIАрт. RU 126829 0,52 ₽25 000 шт по каталогу |  0,72 ₽6 000 шт по каталогу Совпадает 5 из 5 сравнимых параметров | 0,54 ₽61 500 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 0,35 ₽51 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  0,49 ₽15 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип проводимости | NPN | NPNСовпадает | NPNСовпадает | NPNСовпадает | NPNСовпадает |
| Корпус | SOT-23 | SOT-23Совпадает | SOT-23Совпадает | SOT-23Совпадает | SOT-23Совпадает |
| Способ монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Коэффициент усиления hFE мин. | 40 | 40Совпадает | 50Отличается | 100Отличается | 70Отличается |
| Максимальное напряжение КБ (Vcbo), В | 40 | 40Совпадает | 180Отличается | 60Отличается | 60Отличается |
- 0,72 ₽6 000 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNPNАналогNPNСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Способ монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Коэффициент усиления hFE мин.
- Текущий40Аналог40Совпадает
- Максимальное напряжение КБ (Vcbo), В
- Текущий40Аналог40Совпадает
- 0,54 ₽61 500 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNPNАналогNPNСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Способ монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Коэффициент усиления hFE мин.
- Текущий40Аналог50Отличается
- Максимальное напряжение КБ (Vcbo), В
- Текущий40Аналог180Отличается
- 0,35 ₽51 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNPNАналогNPNСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Способ монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Коэффициент усиления hFE мин.
- Текущий40Аналог100Отличается
- Максимальное напряжение КБ (Vcbo), В
- Текущий40Аналог60Отличается
- 0,49 ₽15 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNPNАналогNPNСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Способ монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Коэффициент усиления hFE мин.
- Текущий40Аналог70Отличается
- Максимальное напряжение КБ (Vcbo), В
- Текущий40Аналог60Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
