Datasheet MMBT5551 (Jingdao)
Технические параметры, размеры и рекомендации производителя
MMBT5551
биполярный транзистор Jingdao NPN, 180 В, 0.6 А, корпус SOT-23
- MPN
- MMBT5551 (Jingdao)
- Бренд
- Jingdao
- Артикул RU
- 123012
Основные параметры
- Описание
- Транзистор биполярный NPN; 180 В; 0,6 А; hFE 50...300; SOT-23
- Тип проводимости
- NPN
- Максимальное напряжение КЭ (Vceo), В
- 180
- Максимальное напряжение КБ (Vcbo), В
- 180
- Максимальное напряжение ЭБ (Vebo), В
- 6
- Максимальный постоянный ток коллектора, А
- 0,6
61 500 шт в наличии0,54 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальное напряжение КЭ (Vceo), В
- 180
- Максимальное напряжение КБ (Vcbo), В
- 180
- Максимальное напряжение ЭБ (Vebo), В
- 6
- Максимальный постоянный ток коллектора, А
- 0,6
- Максимальная рассеиваемая мощность, Вт
- 0,3
- Граничная частота ft, МГц
- 300
Монтаж и корпус

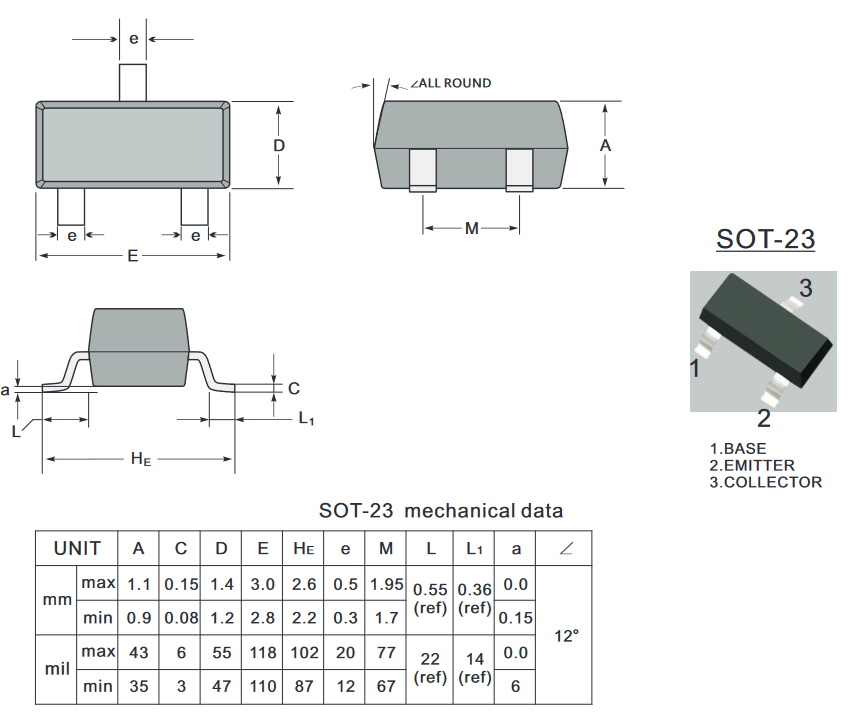

- Корпус
- SOT-23
- Способ монтажа
- Поверхностный
Упаковка и вес
- Вес брутто
- 0.04
- Упаковка
- REEL, 3000 шт.
Другие параметры
- Описание
- Транзистор биполярный NPN; 180 В; 0,6 А; hFE 50...300; SOT-23
- Тип проводимости
- NPN
- Коэффициент усиления hFE мин.
- 50
- Коэффициент усиления hFE макс.
- 300
Документация и схема
Условия поставки
Обновлено 26.07.2026- Источник / остаток
- Каталог RU Electronics · 61 500 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 750 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
MMBT5551 - биполярный транзистор для поверхностного монтажа в корпусе SOT-23. Тип проводимости NPN. Максимальное напряжение КЭ Vceo 180 В, максимальный ток коллектора Ic max 0,6 А. Минимальный коэффициент усиления hFE 50. Граничная частота ft 300 МГц. Комплементарная пара: MMBT5401
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024750 шт21 500 шт
20243 000 шт2060 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарMMBT5551 (Jingdao)JingdaoАрт. RU 123012 0,54 ₽61 500 шт по каталогу |  0,65 ₽54 000 шт по каталогу Указан в источнике как аналог; совместимость требует проверки | 1,05 ₽89 500 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 0,63 ₽12 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 0,66 ₽51 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип проводимости | NPN | NPNСовпадает | NPNСовпадает | PNPОтличается | NPNСовпадает |
| Корпус | SOT-23 | SOT-23Совпадает | SOT-23Совпадает | SOT-23Совпадает | SOT-23Совпадает |
| Способ монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Коэффициент усиления hFE мин. | 50 | 50Совпадает | 60Отличается | 50Совпадает | 40Отличается |
| Максимальное напряжение КБ (Vcbo), В | 180 | 180Совпадает | 300Отличается | -160Отличается | 75Отличается |
- 0,65 ₽54 000 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Тип проводимости
- ТекущийNPNАналогNPNСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Способ монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Коэффициент усиления hFE мин.
- Текущий50Аналог50Совпадает
- Максимальное напряжение КБ (Vcbo), В
- Текущий180Аналог180Совпадает
- 1,05 ₽89 500 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNPNАналогNPNСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Способ монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Коэффициент усиления hFE мин.
- Текущий50Аналог60Отличается
- Максимальное напряжение КБ (Vcbo), В
- Текущий180Аналог300Отличается
- 0,63 ₽12 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNPNАналогPNPОтличается
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Способ монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Коэффициент усиления hFE мин.
- Текущий50Аналог50Совпадает
- Максимальное напряжение КБ (Vcbo), В
- Текущий180Аналог-160Отличается
- 0,66 ₽51 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNPNАналогNPNСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Способ монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Коэффициент усиления hFE мин.
- Текущий50Аналог40Отличается
- Максимальное напряжение КБ (Vcbo), В
- Текущий180Аналог75Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
