Datasheet MMBTA42 (Jingdao)
Технические параметры, размеры и рекомендации производителя
Биполярные (BJT)
MMBTA42, биполярный транзистор Jingdao NPN, 300 В, 0.3 А, корпус SOT-23
MMBTA42, биполярный транзистор Jingdao NPN, 300 В, 0.3 А, корпус SOT-23
- MPN
- MMBTA42 (Jingdao)
- Бренд
- Jingdao
- Артикул RU
- 123013
- Каталог обновлён
- 26.07.2026
- Источник / остаток
- Каталог RU Electronics · 89 500 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 500 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
89 500 шт в наличии1,05 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

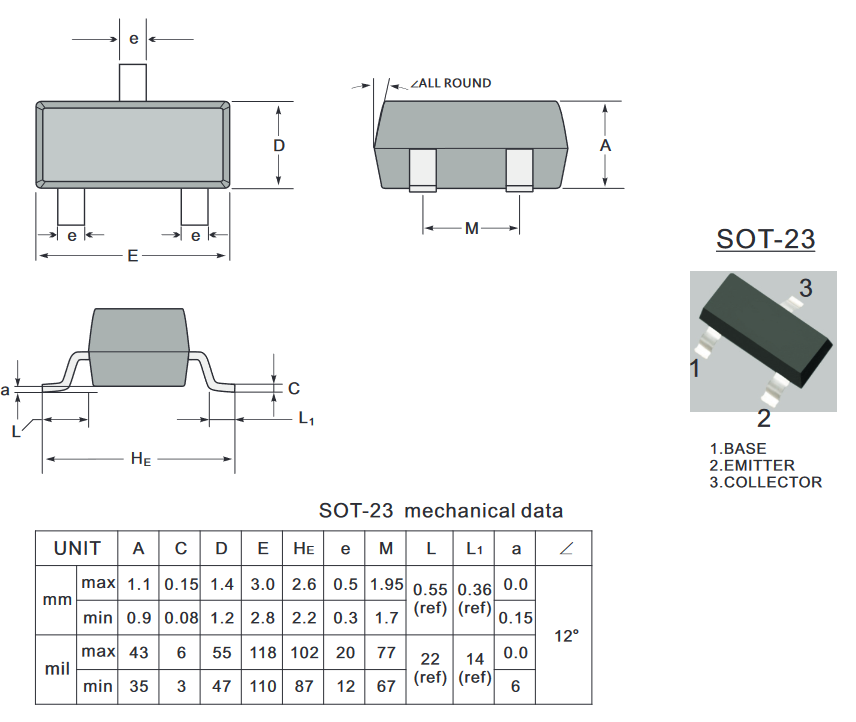

Документация и схема
Характеристики
- Описание
- Транзистор биполярный NPN; 300 В; 0,3 А; hFE 60...200; SOT-23
- Тип проводимости
- NPN
- Максимальное напряжение КЭ (Vceo), В
- 300
- Максимальное напряжение КБ (Vcbo), В
- 300
- Максимальное напряжение ЭБ (Vebo), В
- 5
- Максимальный постоянный ток коллектора, А
- 0,3
- Максимальная рассеиваемая мощность, Вт
- 0,35
- Коэффициент усиления hFE мин.
- 60
- Коэффициент усиления hFE макс.
- 200
- Граничная частота ft, МГц
- 50
- Вес брутто
- 0.04
- Упаковка
- REEL, 3000 шт.
- Корпус
- SOT-23
- Способ монтажа
- Поверхностный
Описание
MMBTA42 - биполярный транзистор для поверхностного монтажа в корпусе SOT-23. Тип проводимости NPN. Максимальное напряжение КЭ Vceo 300 В, максимальный ток коллектора Ic max 0,3 А. Минимальный коэффициент усиления hFE 60. Граничная частота ft 50 МГц. Комплементарная пара: MMBTA92
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024500 шт52 500 шт
20243 000 шт2987 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарMMBTA42 (Jingdao)JingdaoАрт. RU 123013 1,05 ₽89 500 шт по каталогу |  1,22 ₽53 500 шт по каталогу Указан в источнике как аналог; совместимость требует проверки | 2,64 ₽28 500 шт по каталогу Указан в источнике как аналог; совместимость требует проверки | 1,05 ₽94 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 0,54 ₽61 500 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Тип проводимости | NPN | NPNСовпадает | —Нет данных | PNPОтличается | NPNСовпадает |
| Корпус | SOT-23 | SOT-23Совпадает | —Нет данных | SOT-23Совпадает | SOT-23Совпадает |
| Коэффициент усиления hFE мин. | 60 | 60Совпадает | —Нет данных | 60Совпадает | 50Отличается |
| Максимальное напряжение КБ (Vcbo), В | 300 | 300Совпадает | —Нет данных | -300Отличается | 180Отличается |
- 1,22 ₽53 500 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Способ монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Тип проводимости
- ТекущийNPNАналогNPNСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Коэффициент усиления hFE мин.
- Текущий60Аналог60Совпадает
- Максимальное напряжение КБ (Vcbo), В
- Текущий300Аналог300Совпадает
- 2,64 ₽28 500 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Способ монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Тип проводимости
- ТекущийNPNАналог—Нет данных
- Корпус
- ТекущийSOT-23Аналог—Нет данных
- Коэффициент усиления hFE мин.
- Текущий60Аналог—Нет данных
- Максимальное напряжение КБ (Vcbo), В
- Текущий300Аналог—Нет данных
- 1,05 ₽94 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Способ монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Тип проводимости
- ТекущийNPNАналогPNPОтличается
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Коэффициент усиления hFE мин.
- Текущий60Аналог60Совпадает
- Максимальное напряжение КБ (Vcbo), В
- Текущий300Аналог-300Отличается
- 0,54 ₽61 500 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Способ монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Тип проводимости
- ТекущийNPNАналогNPNСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Коэффициент усиления hFE мин.
- Текущий60Аналог50Отличается
- Максимальное напряжение КБ (Vcbo), В
- Текущий300Аналог180Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
