MMBTA92
биполярный транзистор Jingdao PNP, -300 В, -0.2 А, корпус SOT-23
- MPN
- MMBTA92 (Jingdao)
- Бренд
- Jingdao
- Артикул RU
- 123014
Основные параметры
- Описание
- Транзистор биполярный PNP; -300 В; -0,2 А; hFE 60...200; SOT-23
- Тип проводимости
- PNP
- Максимальное напряжение КЭ (Vceo), В
- -300
- Максимальное напряжение КБ (Vcbo), В
- -300
- Максимальное напряжение ЭБ (Vebo), В
- -5
- Максимальный постоянный ток коллектора, А
- -0,2
94 000 шт в наличии1,05 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальное напряжение КЭ (Vceo), В
- -300
- Максимальное напряжение КБ (Vcbo), В
- -300
- Максимальное напряжение ЭБ (Vebo), В
- -5
- Максимальный постоянный ток коллектора, А
- -0,2
- Максимальная рассеиваемая мощность, Вт
- 0,3
- Граничная частота ft, МГц
- 50
Монтаж и корпус
- Корпус
- SOT-23
- Способ монтажа
- Поверхностный
Упаковка и вес
- Вес брутто
- 0.04
Другие параметры
- Описание
- Транзистор биполярный PNP; -300 В; -0,2 А; hFE 60...200; SOT-23
- Тип проводимости
- PNP
- Коэффициент усиления hFE мин.
- 60
- Коэффициент усиления hFE макс.
- 200

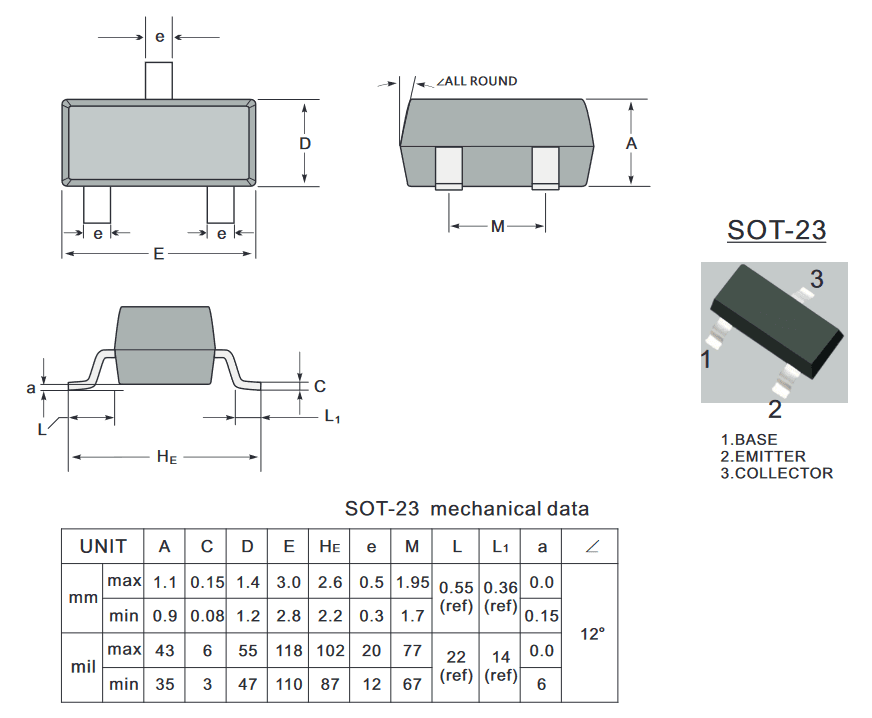

Документация и схема
Условия поставки
Обновлено 26.07.2026- Источник / остаток
- Каталог RU Electronics · 94 000 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 500 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
MMBTA92 - биполярный транзистор для поверхностного монтажа в корпусе SOT-23. Тип проводимости PNP. Максимальное напряжение КЭ Vceo -300 В, максимальный ток коллектора Ic max -0.2 А. Минимальный коэффициент усиления hFE 60. Граничная частота ft 50 МГц. Комплементарная пара: MMBTA42
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024500 шт21 000 шт
20243 000 шт3193 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарMMBTA92 (Jingdao)JingdaoАрт. RU 123014 1,05 ₽94 000 шт по каталогу |  1,22 ₽49 500 шт по каталогу Указан в источнике как аналог; совместимость требует проверки | 1,05 ₽89 500 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 1,02 ₽28 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 1,22 ₽53 500 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Тип проводимости | PNP | PNPСовпадает | NPNОтличается | PNPСовпадает | NPNОтличается |
| Корпус | SOT-23 | SOT-23Совпадает | SOT-23Совпадает | SOT-23Совпадает | SOT-23Совпадает |
| Коэффициент усиления hFE мин. | 60 | 60Совпадает | 60Совпадает | 100Отличается | 60Совпадает |
| Максимальное напряжение КБ (Vcbo), В | -300 | -300Совпадает | 300Отличается | -80Отличается | 300Отличается |
- 1,22 ₽49 500 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Способ монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Тип проводимости
- ТекущийPNPАналогPNPСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Коэффициент усиления hFE мин.
- Текущий60Аналог60Совпадает
- Максимальное напряжение КБ (Vcbo), В
- Текущий-300Аналог-300Совпадает
- 1,05 ₽89 500 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Способ монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Тип проводимости
- ТекущийPNPАналогNPNОтличается
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Коэффициент усиления hFE мин.
- Текущий60Аналог60Совпадает
- Максимальное напряжение КБ (Vcbo), В
- Текущий-300Аналог300Отличается
- 1,02 ₽28 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Способ монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Тип проводимости
- ТекущийPNPАналогPNPСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Коэффициент усиления hFE мин.
- Текущий60Аналог100Отличается
- Максимальное напряжение КБ (Vcbo), В
- Текущий-300Аналог-80Отличается
- 1,22 ₽53 500 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Способ монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Тип проводимости
- ТекущийPNPАналогNPNОтличается
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Коэффициент усиления hFE мин.
- Текущий60Аналог60Совпадает
- Максимальное напряжение КБ (Vcbo), В
- Текущий-300Аналог300Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
