Datasheet MFC-1x2M pitch 4.5 mm + terminals
Технические параметры, размеры и рекомендации производителя

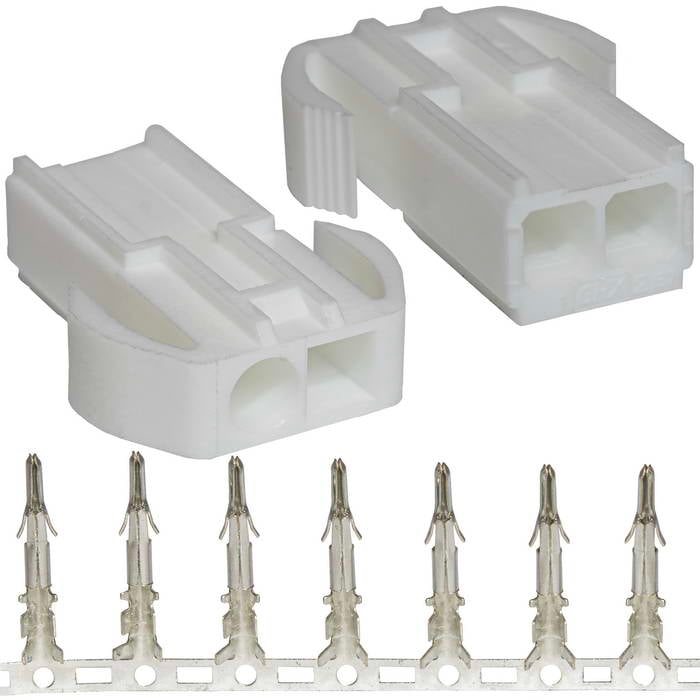

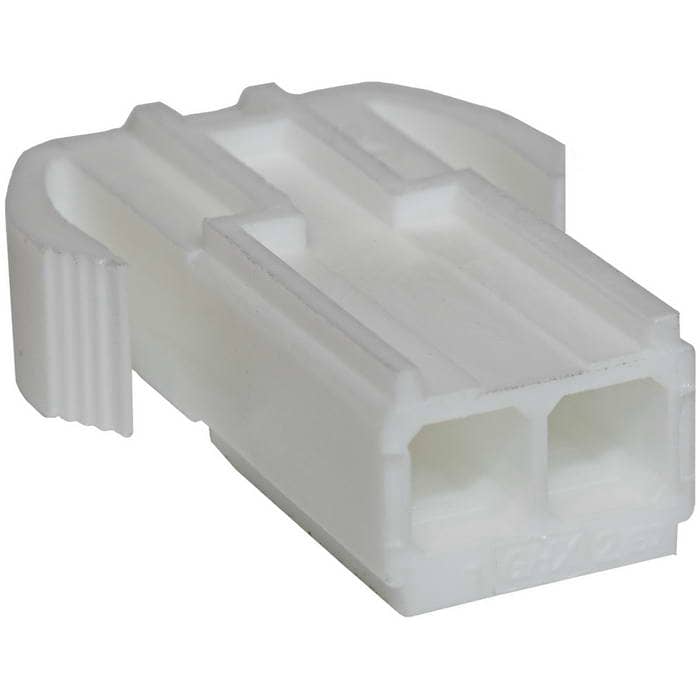

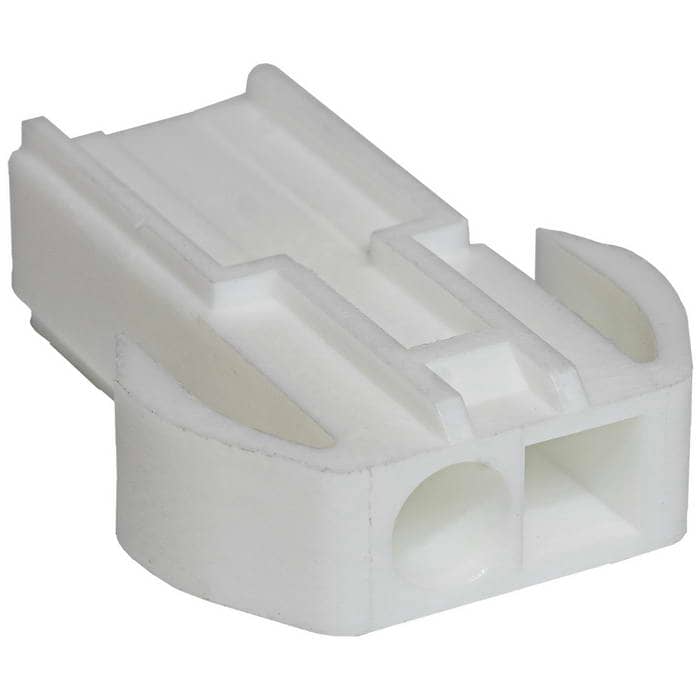

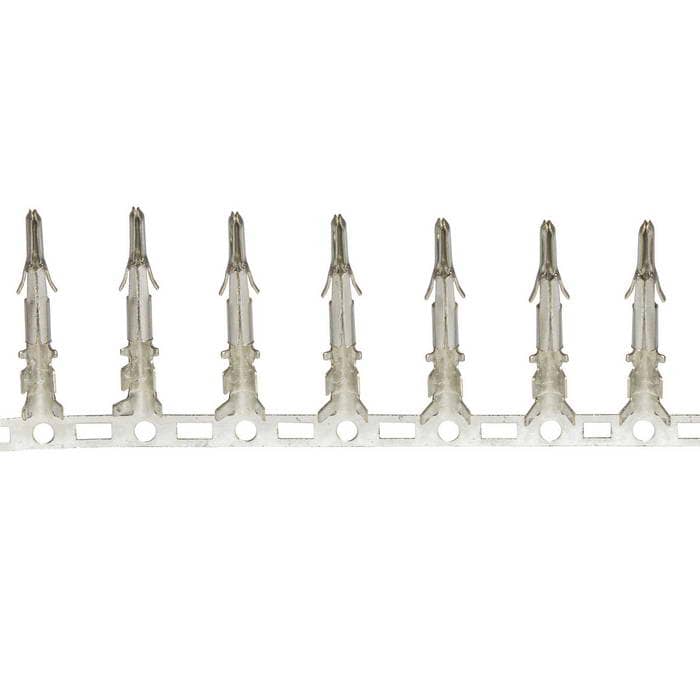

Разъём питания низковольтный RUICHI MFC-1x2M шаг 4.5 мм
клеммныйs, 2 контакта
Товар подлежит обязательной маркировке- MPN
- MFC-1x2M pitch 4.5 mm + terminals
- Бренд
- Ruichi
- Артикул RU
- 107704
Основные параметры
- Номинальный ток, А
- 10
- Контакты
- олово, покрытое фосфатированной бронзой
- Сечение провода
- 14...28 AWG
- Сопротивление изоляции, МОм, не менее
- 1000 МОм
- Контактное сопротивление, мОм, не более
- 10
- Шаг контактов, мм
- 4,5
7 800 шт в наличии3,67 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Сопротивление изоляции, МОм, не менее
- 1000 МОм
- Контактное сопротивление, мОм, не более
- 10
- Номинальный ток, А
- 10
Монтаж и корпус
- Контакты
- олово, покрытое фосфатированной бронзой
- Шаг контактов, мм
- 4,5
- Корпус
- нейлон 66, усиленный стекловолокном UL 94V-O
- Способ монтажа
- под обжим
- Количество контактов
- 2
- Материал корпуса
- PA66 (UL94V-0/ V-2)
- Ширина, мм
- 19
- Высота, мм
- 24.6
Условия эксплуатации
- Диапазон рабочих температур, °C
- -25...+85
Упаковка и вес
- Вес брутто
- 1.83
- Транспортная упаковка: размер/кол-во
- 50*50*50/15000
Другие параметры
- Сечение провода
- 14...28 AWG
Документация и схема

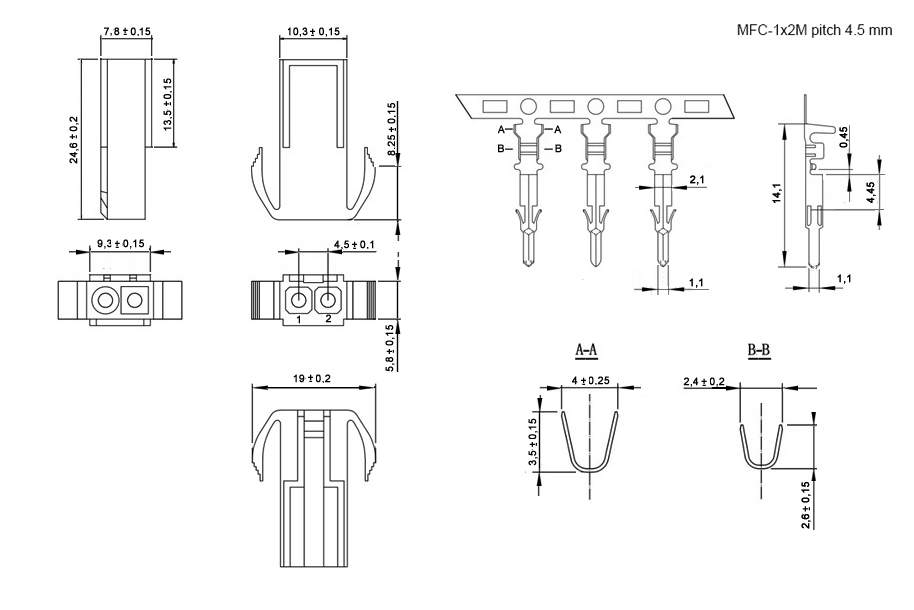

IMAGE · Схема
Схема MFC-1x2M pitch 4.5 mm + terminals
Габаритный чертёж и расположение контактов
Условия поставки
Обновлено 27.08.2026- Источник / остаток
- Каталог RU Electronics · 7 800 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 2 500 шт · только целая упаковка
- Фасовка
- 100 / 2 500 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
Разъемы питания низковольтные представляют собой коннекторы ручного соединения внутреннего объемного монтажа, соединяют цепи с различной нагрузкой. Для более качественного соединения в конструкции разъемов низковольтного питания предусмотрена фиксация с помощью фиксирующих элементов, расположенных на корпусах разъемов.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024100 шт3300 шт
20242 500 шт37 500 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарMFC-1x2M pitch 4.5 mm + terminalsRUICHIАрт. RU 107704 3,67 ₽7 800 шт по каталогу |  4,45 ₽4 500 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  0,82 ₽16 500 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  2,45 ₽3 400 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  2,03 ₽5 500 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Количество контактов | 2 | 2Совпадает | 2Совпадает | 5Отличается | 6Отличается |
| Материал корпуса | PA66 (UL94V-0/ V-2) | PA66 (UL94V-0/ V-2)Совпадает | PA66 (UL94V-0/ V-2)Совпадает | PA66 (UL94V-0/ V-2)Совпадает | PA66 (UL94V-0/ V-2)Совпадает |
| Способ монтажа | под обжим | под обжимСовпадает | под обжимСовпадает | под обжимСовпадает | под обжимСовпадает |
| Контактное сопротивление, мОм, не более | 10 | 10Совпадает | 10 мОмСовпадает | 10Совпадает | 10Совпадает |
| Сопротивление изоляции, МОм, не менее | 1000 МОм | 1000 (при Uисп.dc=500 В)Отличается | 1000 (при Uисп.dc=500 В)Отличается | 1000 (при Uисп.dc=500 В)Отличается | 1000 (при Uисп.dc=500 В)Отличается |
- 4,45 ₽4 500 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Количество контактов
- Текущий2Аналог2Совпадает
- Материал корпуса
- ТекущийPA66 (UL94V-0/ V-2)АналогPA66 (UL94V-0/ V-2)Совпадает
- Способ монтажа
- Текущийпод обжимАналогпод обжимСовпадает
- Контактное сопротивление, мОм, не более
- Текущий10Аналог10Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000 МОмАналог1000 (при Uисп.dc=500 В)Отличается
- 0,82 ₽16 500 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Количество контактов
- Текущий2Аналог2Совпадает
- Материал корпуса
- ТекущийPA66 (UL94V-0/ V-2)АналогPA66 (UL94V-0/ V-2)Совпадает
- Способ монтажа
- Текущийпод обжимАналогпод обжимСовпадает
- Контактное сопротивление, мОм, не более
- Текущий10Аналог10 мОмСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000 МОмАналог1000 (при Uисп.dc=500 В)Отличается
- 2,45 ₽3 400 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Количество контактов
- Текущий2Аналог5Отличается
- Материал корпуса
- ТекущийPA66 (UL94V-0/ V-2)АналогPA66 (UL94V-0/ V-2)Совпадает
- Способ монтажа
- Текущийпод обжимАналогпод обжимСовпадает
- Контактное сопротивление, мОм, не более
- Текущий10Аналог10Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000 МОмАналог1000 (при Uисп.dc=500 В)Отличается
- 2,03 ₽5 500 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Количество контактов
- Текущий2Аналог6Отличается
- Материал корпуса
- ТекущийPA66 (UL94V-0/ V-2)АналогPA66 (UL94V-0/ V-2)Совпадает
- Способ монтажа
- Текущийпод обжимАналогпод обжимСовпадает
- Контактное сопротивление, мОм, не более
- Текущий10Аналог10Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000 МОмАналог1000 (при Uисп.dc=500 В)Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
