Datasheet HB-05 (MU-5F) pitch 2.0mm+Terminal
Технические параметры, размеры и рекомендации производителя

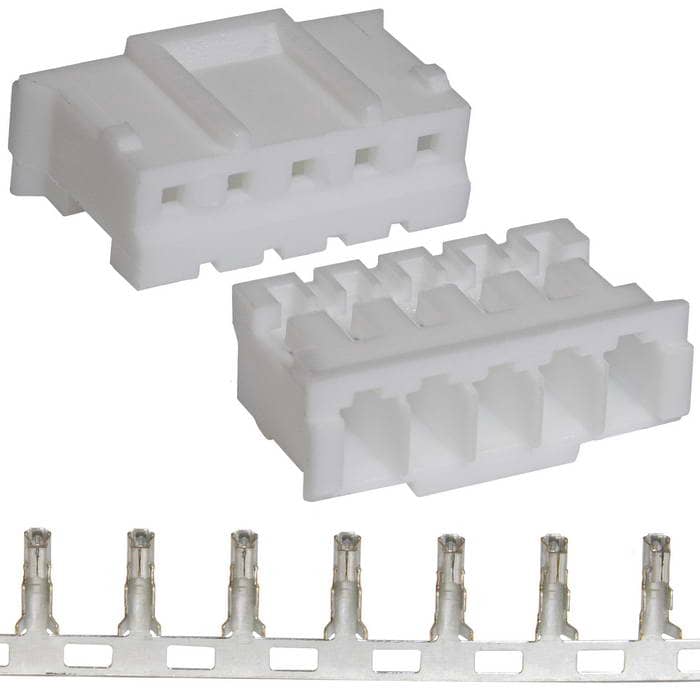

Разъём питания низковольтный RUICHI HB-05 (MU-5F) шаг 2.0 мм + зажим
Товар подлежит обязательной маркировке- MPN
- HB-05 (MU-5F) pitch 2.0mm+Terminal
- Бренд
- Ruichi
- Артикул RU
- 110823
Основные параметры
- Номинальный ток, А
- 2 (AC/ DC)
- Сечение провода
- AWG32 - AWG24
- Сопротивление изоляции, МОм, не менее
- 1000 (при Uисп.dc=500 В)
- Контактное сопротивление, мОм, не более
- 10
- Диэлектрическая прочность, В
- 800 (50 Гц, 1 мин.)
- Шаг контактов, мм
- 2,0
3 400 шт в наличии2,45 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Сопротивление изоляции, МОм, не менее
- 1000 (при Uисп.dc=500 В)
- Контактное сопротивление, мОм, не более
- 10
- Диэлектрическая прочность, В
- 800 (50 Гц, 1 мин.)
- Номинальный ток, А
- 2 (AC/ DC)
Монтаж и корпус
- Шаг контактов, мм
- 2,0
- Способ монтажа
- под обжим
- Количество контактов
- 5
- Материал корпуса
- PA66 (UL94V-0/ V-2)
- Глубина, мм
- 6,85
- Ширина, мм
- 11,75
- Высота, мм
- 4 (без фланца)
Условия эксплуатации
- Диапазон рабочих температур, °C
- -25...+85
Упаковка и вес
- Вес брутто
- 0.51
- Транспортная упаковка: размер/кол-во
- 60*60*59/20000
Другие параметры
- Сечение провода
- AWG32 - AWG24
- Тип разъёма
- разъем питания низковольтный (розетка) серии HB
Документация и схема
IMAGE · Схема

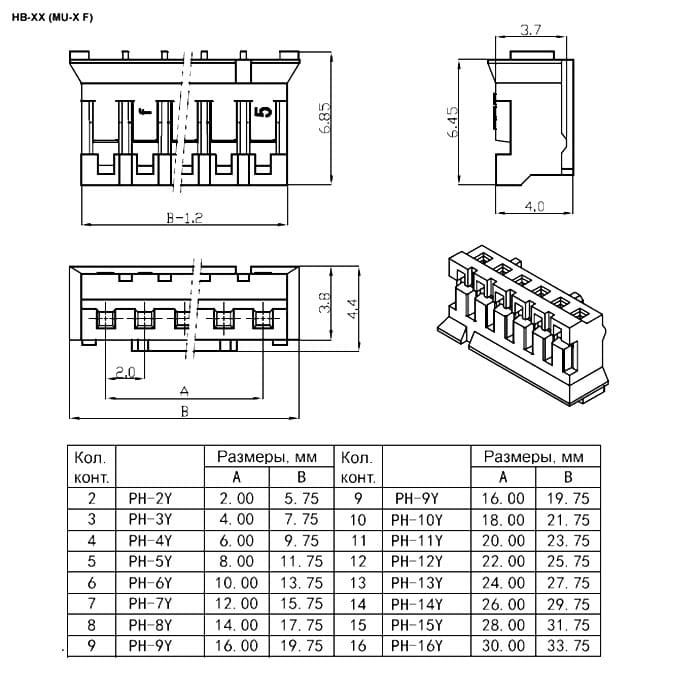

Схема HB-05 (MU-5F) pitch 2.0mm+Terminal
Габаритный чертёж и расположение контактов
Условия поставки
Обновлено 02.09.2026- Источник / остаток
- Каталог RU Electronics · 3 400 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 500 шт · только целая упаковка
- Фасовка
- 400 / 500 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
Разъемы низковольтного питания предназначены для подключения питания и управляющих сигналов к внутренним устройствам. Они бывают одно– или двух рядные с числом контактов от 2 до 25 и шагом 2,00 мм, 2,54 мм, 3,96 мм, 4,2 мм и 5,08 мм.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024400 шт1400 шт
2024500 шт63 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарHB-05 (MU-5F) pitch 2.0mm+TerminalRUICHIАрт. RU 110823 2,45 ₽3 400 шт по каталогу |  2,03 ₽5 500 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  1,96 ₽1 500 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  1,05 ₽22 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  0,82 ₽16 500 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Количество контактов | 5 | 6Отличается | 4Отличается | 3Отличается | 2Отличается |
| Материал корпуса | PA66 (UL94V-0/ V-2) | PA66 (UL94V-0/ V-2)Совпадает | PA66 (UL94V-0/ V-2)Совпадает | PA66 (UL94V-0/ V-2)Совпадает | PA66 (UL94V-0/ V-2)Совпадает |
| Способ монтажа | под обжим | под обжимСовпадает | под обжимСовпадает | под обжимСовпадает | под обжимСовпадает |
| Тип разъёма | разъем питания низковольтный (розетка) серии HB | разъем питания низковольтный (розетка) серии HBСовпадает | разъем питания низковольтный (розетка) серии HBСовпадает | разъем питания низковольтный (розетка) серии HBСовпадает | разъем питания низковольтный (розетка) серии HBСовпадает |
| Контактное сопротивление, мОм, не более | 10 | 10Совпадает | 10Совпадает | 10 мОмСовпадает | 10 мОмСовпадает |
- 2,03 ₽5 500 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Количество контактов
- Текущий5Аналог6Отличается
- Материал корпуса
- ТекущийPA66 (UL94V-0/ V-2)АналогPA66 (UL94V-0/ V-2)Совпадает
- Способ монтажа
- Текущийпод обжимАналогпод обжимСовпадает
- Тип разъёма
- Текущийразъем питания низковольтный (розетка) серии HBАналогразъем питания низковольтный (розетка) серии HBСовпадает
- Контактное сопротивление, мОм, не более
- Текущий10Аналог10Совпадает
- 1,96 ₽1 500 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Количество контактов
- Текущий5Аналог4Отличается
- Материал корпуса
- ТекущийPA66 (UL94V-0/ V-2)АналогPA66 (UL94V-0/ V-2)Совпадает
- Способ монтажа
- Текущийпод обжимАналогпод обжимСовпадает
- Тип разъёма
- Текущийразъем питания низковольтный (розетка) серии HBАналогразъем питания низковольтный (розетка) серии HBСовпадает
- Контактное сопротивление, мОм, не более
- Текущий10Аналог10Совпадает
- 1,05 ₽22 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Количество контактов
- Текущий5Аналог3Отличается
- Материал корпуса
- ТекущийPA66 (UL94V-0/ V-2)АналогPA66 (UL94V-0/ V-2)Совпадает
- Способ монтажа
- Текущийпод обжимАналогпод обжимСовпадает
- Тип разъёма
- Текущийразъем питания низковольтный (розетка) серии HBАналогразъем питания низковольтный (розетка) серии HBСовпадает
- Контактное сопротивление, мОм, не более
- Текущий10Аналог10 мОмСовпадает
- 0,82 ₽16 500 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Количество контактов
- Текущий5Аналог2Отличается
- Материал корпуса
- ТекущийPA66 (UL94V-0/ V-2)АналогPA66 (UL94V-0/ V-2)Совпадает
- Способ монтажа
- Текущийпод обжимАналогпод обжимСовпадает
- Тип разъёма
- Текущийразъем питания низковольтный (розетка) серии HBАналогразъем питания низковольтный (розетка) серии HBСовпадает
- Контактное сопротивление, мОм, не более
- Текущий10Аналог10 мОмСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
