Datasheet HB-02 (MU-2F) pitch 2.0mm+terminal
Технические параметры, размеры и рекомендации производителя

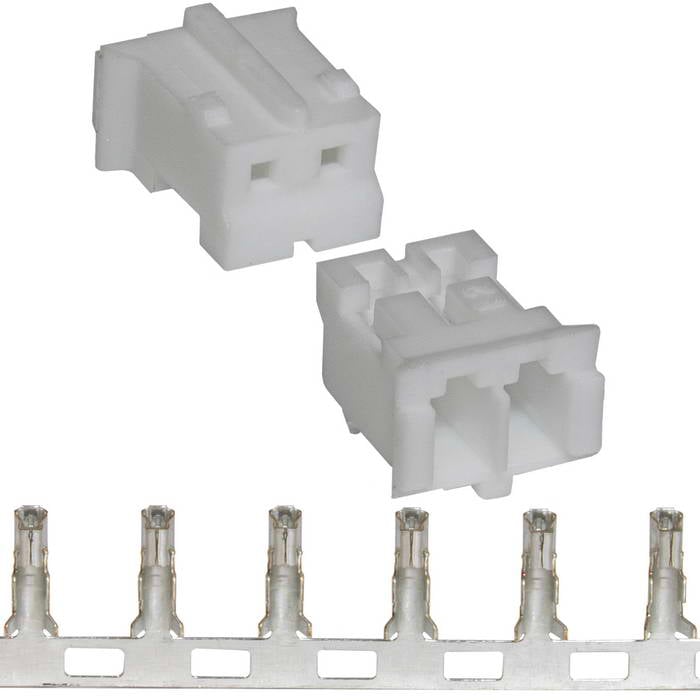

Разъём питания низковольтный RUICHI HB-02 (MU-2F) шаг 2.0 мм+клеммный
2 контакта
Товар подлежит обязательной маркировке- MPN
- HB-02 (MU-2F) pitch 2.0mm+terminal
- Бренд
- Ruichi
- Артикул RU
- 107453
Основные параметры
- Номинальный ток, А
- 2 (AC/ DC)
- Сечение провода
- AWG32 - AWG24
- Сопротивление изоляции, МОм, не менее
- 1000 (при Uисп.dc=500 В)
- Контактное сопротивление, мОм, не более
- 10 мОм
- Диэлектрическая прочность, В
- 800 (50 Гц, 1 мин.)
- Шаг контактов, мм
- 2,0
16 500 шт в наличии0,82 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Сопротивление изоляции, МОм, не менее
- 1000 (при Uисп.dc=500 В)
- Контактное сопротивление, мОм, не более
- 10 мОм
- Диэлектрическая прочность, В
- 800 (50 Гц, 1 мин.)
- Номинальный ток, А
- 2 (AC/ DC)
Монтаж и корпус
- Шаг контактов, мм
- 2,0
- Способ монтажа
- под обжим
- Количество контактов
- 2
- Материал корпуса
- PA66 (UL94V-0/ V-2)
- Глубина, мм
- 6,85
- Ширина, мм
- 5,75
- Высота, мм
- 4 (без фланца)
Условия эксплуатации
- Диапазон рабочих температур, °C
- -25...+85
Упаковка и вес
- Вес брутто
- 0.30
- Транспортная упаковка: размер/кол-во
- 50*50*30/30000
Другие параметры
- Сечение провода
- AWG32 - AWG24
- Тип разъёма
- разъем питания низковольтный (розетка) серии HB
Документация и схема
IMAGE · Схема

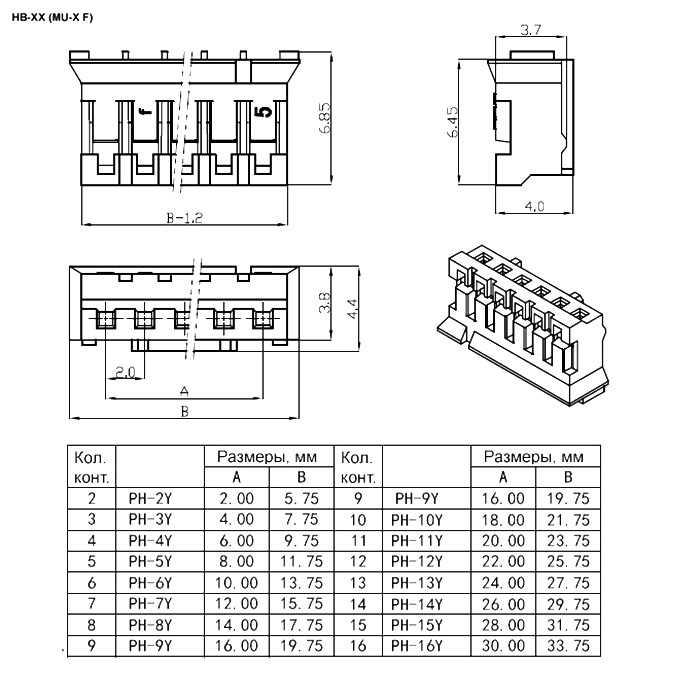

Схема HB-02 (MU-2F) pitch 2.0mm+terminal
Габаритный чертёж и расположение контактов
Условия поставки
Обновлено 05.09.2026- Источник / остаток
- Каталог RU Electronics · 16 500 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 500 шт · только целая упаковка
- Фасовка
- 500 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet: 1
Описание
Разъемы питания низковольтные представляют собой коннекторы ручного соединения внутреннего объемного монтажа, соединяют цепи с различной нагрузкой. Для более качественного соединения в конструкции разъемов низковольтного питания предусмотрена фиксация с помощью фиксирующих элементов, расположенных на корпусах разъемов.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2026500 шт3316 500 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарHB-02 (MU-2F) pitch 2.0mm+terminalRUICHIАрт. RU 107453 0,82 ₽16 500 шт по каталогу |  3,67 ₽7 800 шт по каталогу Совпадает 4 из 4 сравнимых параметров |  1,05 ₽22 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  1,96 ₽2 500 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  2,45 ₽3 400 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | под обжим | под обжимСовпадает | под обжимСовпадает | под обжимСовпадает | под обжимСовпадает |
| Количество контактов | 2 | 2Совпадает | 3Отличается | 4Отличается | 5Отличается |
| Материал корпуса | PA66 (UL94V-0/ V-2) | PA66 (UL94V-0/ V-2)Совпадает | PA66 (UL94V-0/ V-2)Совпадает | PA66 (UL94V-0/ V-2)Совпадает | PA66 (UL94V-0/ V-2)Совпадает |
| Тип разъёма | разъем питания низковольтный (розетка) серии HB | —Нет данных | разъем питания низковольтный (розетка) серии HBСовпадает | разъем питания низковольтный (розетка) серии HBСовпадает | разъем питания низковольтный (розетка) серии HBСовпадает |
| Контактное сопротивление, мОм, не более | 10 мОм | 10Совпадает | 10 мОмСовпадает | 10Совпадает | 10Совпадает |
- 3,67 ₽7 800 шт по каталогу
Совпадает 4 из 4 сравнимых параметров
- Способ монтажа
- Текущийпод обжимАналогпод обжимСовпадает
- Количество контактов
- Текущий2Аналог2Совпадает
- Материал корпуса
- ТекущийPA66 (UL94V-0/ V-2)АналогPA66 (UL94V-0/ V-2)Совпадает
- Тип разъёма
- Текущийразъем питания низковольтный (розетка) серии HBАналог—Нет данных
- Контактное сопротивление, мОм, не более
- Текущий10 мОмАналог10Совпадает
- 1,05 ₽22 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпод обжимАналогпод обжимСовпадает
- Количество контактов
- Текущий2Аналог3Отличается
- Материал корпуса
- ТекущийPA66 (UL94V-0/ V-2)АналогPA66 (UL94V-0/ V-2)Совпадает
- Тип разъёма
- Текущийразъем питания низковольтный (розетка) серии HBАналогразъем питания низковольтный (розетка) серии HBСовпадает
- Контактное сопротивление, мОм, не более
- Текущий10 мОмАналог10 мОмСовпадает
- 1,96 ₽2 500 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпод обжимАналогпод обжимСовпадает
- Количество контактов
- Текущий2Аналог4Отличается
- Материал корпуса
- ТекущийPA66 (UL94V-0/ V-2)АналогPA66 (UL94V-0/ V-2)Совпадает
- Тип разъёма
- Текущийразъем питания низковольтный (розетка) серии HBАналогразъем питания низковольтный (розетка) серии HBСовпадает
- Контактное сопротивление, мОм, не более
- Текущий10 мОмАналог10Совпадает
- 2,45 ₽3 400 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпод обжимАналогпод обжимСовпадает
- Количество контактов
- Текущий2Аналог5Отличается
- Материал корпуса
- ТекущийPA66 (UL94V-0/ V-2)АналогPA66 (UL94V-0/ V-2)Совпадает
- Тип разъёма
- Текущийразъем питания низковольтный (розетка) серии HBАналогразъем питания низковольтный (розетка) серии HBСовпадает
- Контактное сопротивление, мОм, не более
- Текущий10 мОмАналог10Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
