Datasheet HB-06 (MU-6F) pitch 2.0mm +terminal
Технические параметры, размеры и рекомендации производителя
Разъемы низковольтные на плату
Товар подлежит обязательной маркировке

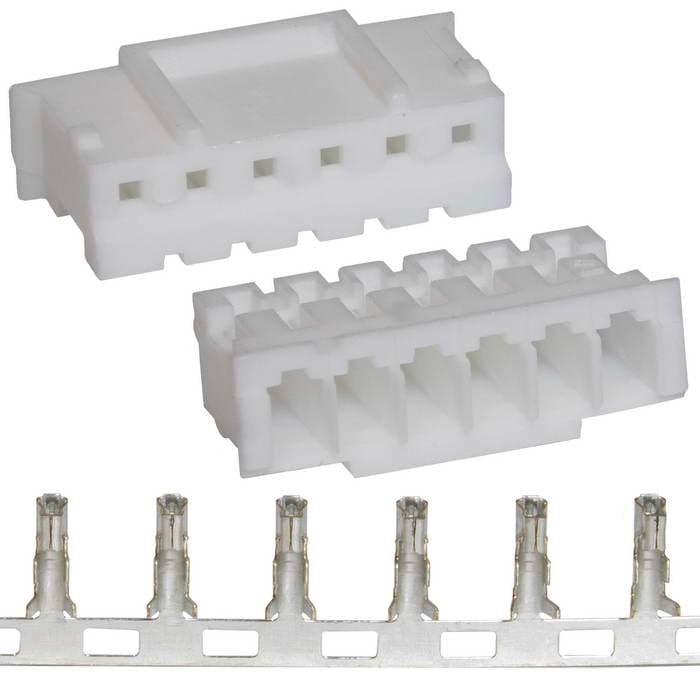

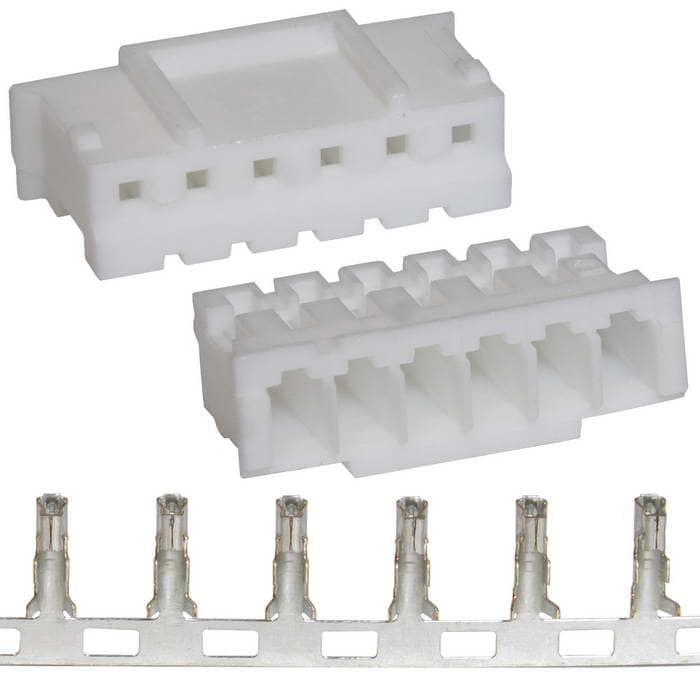

Разъём питания низковольтный RUICHI HB-06 (MU-6F) шаг 2.0 мм + termin, 6 контаков
Разъём питания низковольтный RUICHI HB-06 (MU-6F) шаг 2.0 мм + termin, 6 контаков
Товар подлежит обязательной маркировке- MPN
- HB-06 (MU-6F) pitch 2.0mm +terminal
- Бренд
- Ruichi
- Артикул RU
- 107703
- Каталог обновлён
- 26.07.2026
- Источник / остаток
- Каталог RU Electronics · 8 000 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 15 000 шт · только целая упаковка
- Фасовка
- 500 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
8 000 шт в наличии2,03 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.
Документация и схема
IMAGE · Схема

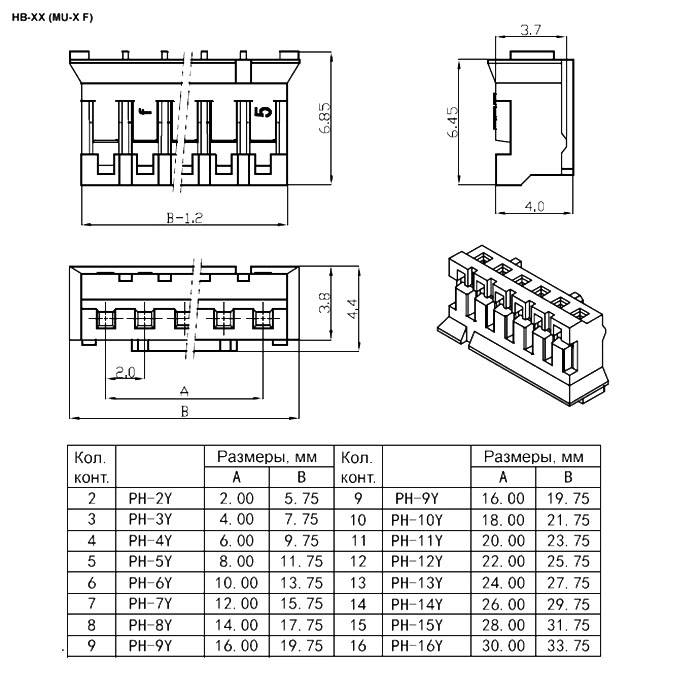

Схема HB-06 (MU-6F) pitch 2.0mm +terminal
Габаритный чертёж и расположение контактов
Характеристики
- Вес брутто
- 0.59
- Транспортная упаковка: размер/кол-во
- 50*50*58/15000
- Сечение провода
- AWG32 - AWG24
- Сопротивление изоляции, МОм, не менее
- 1000 (при Uисп.dc=500 В)
- Контактное сопротивление, мОм, не более
- 10
- Диэлектрическая прочность, В
- 800 (50 Гц, 1 мин.)
- Шаг контактов, мм
- 2,0
- Способ монтажа
- под обжим
- Диапазон рабочих температур, °C
- -25...+85
- Номинальный ток, А
- 2 (AC/ DC)
- Тип разъёма
- разъем питания низковольтный (розетка) серии HB
- Количество контактов
- 6
- Материал корпуса
- PA66 (UL94V-0/ V-2)
- Глубина, мм
- 6,85
- Высота, мм
- 4 (без фланца)
Описание
Разъемы питания низковольтные представляют собой коннекторы ручного соединения внутреннего объемного монтажа, соединяют цепи с различной нагрузкой. Для более качественного соединения в конструкции разъемов низковольтного питания предусмотрена фиксация с помощью фиксирующих элементов, расположенных на корпусах разъемов.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2025500 шт168 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарHB-06 (MU-6F) pitch 2.0mm +terminalRUICHIАрт. RU 107703 2,03 ₽8 000 шт по каталогу |  1,96 ₽4 500 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  2,45 ₽4 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  3,67 ₽7 900 шт по каталогу Совпадает 3 из 4 сравнимых параметров |  1,05 ₽22 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | под обжим | под обжимСовпадает | под обжимСовпадает | под обжимСовпадает | под обжимСовпадает |
| Количество контактов | 6 | 4Отличается | 5Отличается | 2Отличается | 3Отличается |
| Материал корпуса | PA66 (UL94V-0/ V-2) | PA66 (UL94V-0/ V-2)Совпадает | PA66 (UL94V-0/ V-2)Совпадает | PA66 (UL94V-0/ V-2)Совпадает | PA66 (UL94V-0/ V-2)Совпадает |
| Тип разъёма | разъем питания низковольтный (розетка) серии HB | разъем питания низковольтный (розетка) серии HBСовпадает | разъем питания низковольтный (розетка) серии HBСовпадает | —Нет данных | разъем питания низковольтный (розетка) серии HBСовпадает |
| Контактное сопротивление, мОм, не более | 10 | 10Совпадает | 10Совпадает | 10Совпадает | 10 мОмОтличается |
- 1,96 ₽4 500 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпод обжимАналогпод обжимСовпадает
- Количество контактов
- Текущий6Аналог4Отличается
- Материал корпуса
- ТекущийPA66 (UL94V-0/ V-2)АналогPA66 (UL94V-0/ V-2)Совпадает
- Тип разъёма
- Текущийразъем питания низковольтный (розетка) серии HBАналогразъем питания низковольтный (розетка) серии HBСовпадает
- Контактное сопротивление, мОм, не более
- Текущий10Аналог10Совпадает
- 2,45 ₽4 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпод обжимАналогпод обжимСовпадает
- Количество контактов
- Текущий6Аналог5Отличается
- Материал корпуса
- ТекущийPA66 (UL94V-0/ V-2)АналогPA66 (UL94V-0/ V-2)Совпадает
- Тип разъёма
- Текущийразъем питания низковольтный (розетка) серии HBАналогразъем питания низковольтный (розетка) серии HBСовпадает
- Контактное сопротивление, мОм, не более
- Текущий10Аналог10Совпадает
- 3,67 ₽7 900 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Способ монтажа
- Текущийпод обжимАналогпод обжимСовпадает
- Количество контактов
- Текущий6Аналог2Отличается
- Материал корпуса
- ТекущийPA66 (UL94V-0/ V-2)АналогPA66 (UL94V-0/ V-2)Совпадает
- Тип разъёма
- Текущийразъем питания низковольтный (розетка) серии HBАналог—Нет данных
- Контактное сопротивление, мОм, не более
- Текущий10Аналог10Совпадает
- 1,05 ₽22 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Способ монтажа
- Текущийпод обжимАналогпод обжимСовпадает
- Количество контактов
- Текущий6Аналог3Отличается
- Материал корпуса
- ТекущийPA66 (UL94V-0/ V-2)АналогPA66 (UL94V-0/ V-2)Совпадает
- Тип разъёма
- Текущийразъем питания низковольтный (розетка) серии HBАналогразъем питания низковольтный (розетка) серии HBСовпадает
- Контактное сопротивление, мОм, не более
- Текущий10Аналог10 мОмОтличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
