Datasheet МДД80-12
Технические параметры, размеры и рекомендации производителя

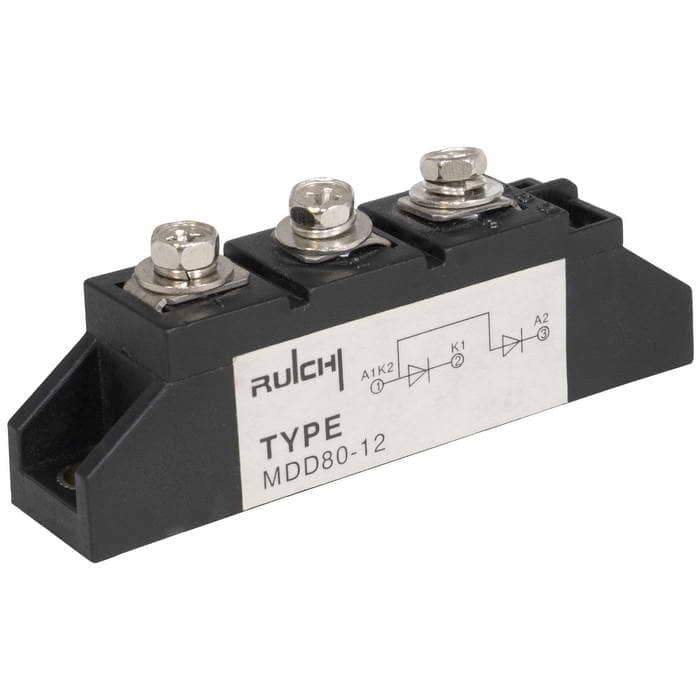

МДД80-12 RUICHI диодный модуль
полумост, 12 класс (1200 В), 80 А, 92х20х30 мм
- MPN
- МДД80-12
- Бренд
- Ruichi
- Артикул RU
- 62478
Основные параметры
- Конфигурация
- полумост
- Повторяющееся импульсное обратное напряжение Vrrm, В
- 1200
- Максимально допустимый средний прямой ток If(av), А
- 80
- Прямое падение напряжения (Vf), В
- 1,45
- Длина
- 92 мм
- Ширина
- 20 мм
134 шт в наличии777,01 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Повторяющееся импульсное обратное напряжение Vrrm, В
- 1200
- Максимально допустимый средний прямой ток If(av), А
- 80
- Прямое падение напряжения (Vf), В
- 1,45
- Повторяющийся импульсный обратный ток (Irrm), мА
- 8
- Максимальный прямой ток
- допустимый импульсный (IFM) - ... А
Монтаж и корпус
- Длина
- 92 мм
- Ширина
- 20 мм
- Высота
- 30 мм
Упаковка и вес
- Транспортная упаковка: размер/кол-во
- 23*20.5*25/100
- Вес брутто
- 119.60
Другие параметры
- Конфигурация
- полумост
- Тип
- Полумостовой диодный модуль

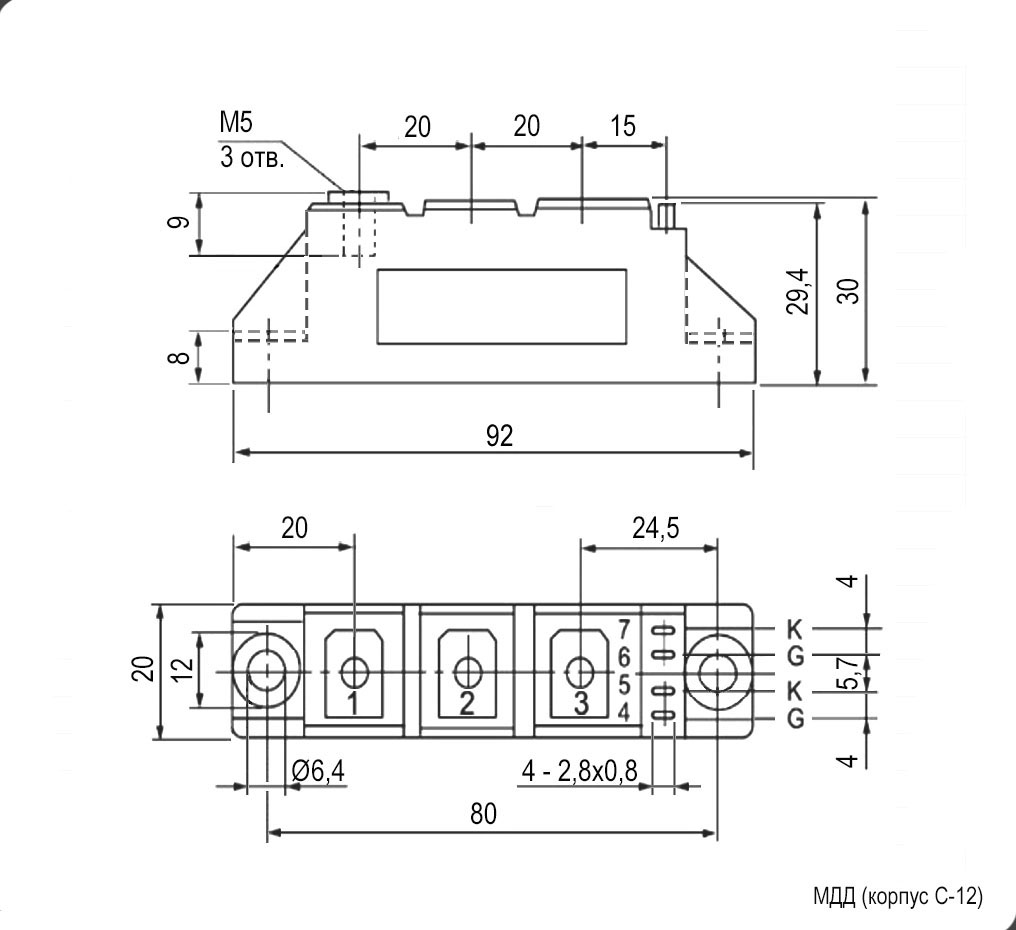

Документация и схема
Условия поставки
Обновлено 29.08.2026- Источник / остаток
- Каталог RU Electronics · 134 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 1 / 5 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet: 1
Описание
Силовой диодный модуль серии МДД RUICHI, 12 класс по напряжению. полумостовой диодный модуль. Максимальное обратное напряжение (Vrrm) 1200 В, максимальный средний прямой ток (If(av)) 80 А, прямое падения напряжения (Vfm) 1.45 В, напряжение изоляции 2500 В (1 мин). Размер модуля 92х20х30 мм
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20261 шт99 шт
20265 шт25125 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарМДД80-12RUICHIАрт. RU 62478 777,01 ₽134 шт по каталогу |  874,44 ₽418 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  1 200,00 ₽15 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  1 339,00 ₽62 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  1 400,00 ₽171 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Конфигурация | полумост | полумостСовпадает | полумостСовпадает | полумостСовпадает | полумостСовпадает |
| Максимально допустимый средний прямой ток If(av), А | 80 | 100Отличается | 125Отличается | 160Отличается | 200Отличается |
| Повторяющееся импульсное обратное напряжение Vrrm, В | 1200 | 1200Совпадает | 1200Совпадает | 1200Совпадает | 1200Совпадает |
| Повторяющийся импульсный обратный ток (Irrm), мА | 8 | 8Совпадает | 12Отличается | 12Отличается | 12Отличается |
| Прямое падение напряжения (Vf), В | 1,45 | 1,45Совпадает | 1,38Отличается | 1,2Отличается | 1,2Отличается |
- 874,44 ₽418 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Конфигурация
- ТекущийполумостАналогполумостСовпадает
- Максимально допустимый средний прямой ток If(av), А
- Текущий80Аналог100Отличается
- Повторяющееся импульсное обратное напряжение Vrrm, В
- Текущий1200Аналог1200Совпадает
- Повторяющийся импульсный обратный ток (Irrm), мА
- Текущий8Аналог8Совпадает
- Прямое падение напряжения (Vf), В
- Текущий1,45Аналог1,45Совпадает
- 1 200,00 ₽15 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Конфигурация
- ТекущийполумостАналогполумостСовпадает
- Максимально допустимый средний прямой ток If(av), А
- Текущий80Аналог125Отличается
- Повторяющееся импульсное обратное напряжение Vrrm, В
- Текущий1200Аналог1200Совпадает
- Повторяющийся импульсный обратный ток (Irrm), мА
- Текущий8Аналог12Отличается
- Прямое падение напряжения (Vf), В
- Текущий1,45Аналог1,38Отличается
- 1 339,00 ₽62 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Конфигурация
- ТекущийполумостАналогполумостСовпадает
- Максимально допустимый средний прямой ток If(av), А
- Текущий80Аналог160Отличается
- Повторяющееся импульсное обратное напряжение Vrrm, В
- Текущий1200Аналог1200Совпадает
- Повторяющийся импульсный обратный ток (Irrm), мА
- Текущий8Аналог12Отличается
- Прямое падение напряжения (Vf), В
- Текущий1,45Аналог1,2Отличается
- 1 400,00 ₽171 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Конфигурация
- ТекущийполумостАналогполумостСовпадает
- Максимально допустимый средний прямой ток If(av), А
- Текущий80Аналог200Отличается
- Повторяющееся импульсное обратное напряжение Vrrm, В
- Текущий1200Аналог1200Совпадает
- Повторяющийся импульсный обратный ток (Irrm), мА
- Текущий8Аналог12Отличается
- Прямое падение напряжения (Vf), В
- Текущий1,45Аналог1,2Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
