Datasheet МДД160-12
Технические параметры, размеры и рекомендации производителя

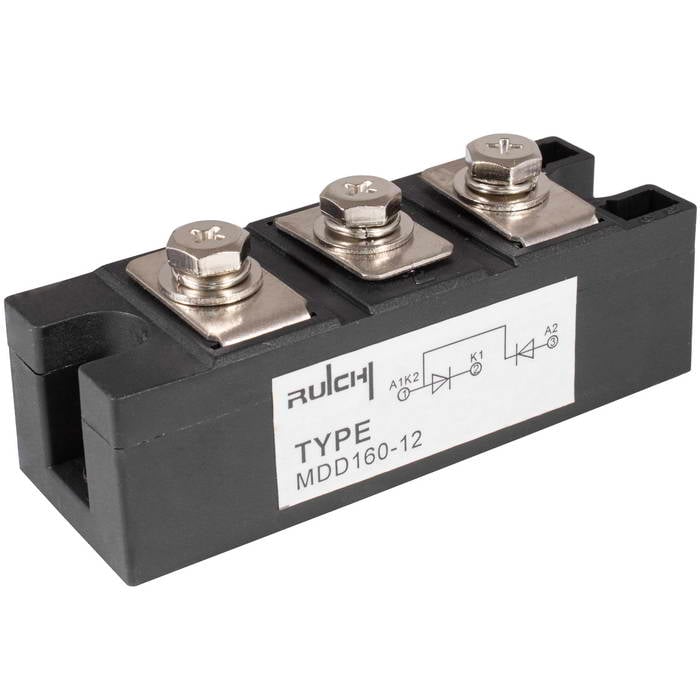

МДД160-12 RUICHI Диодный модуль 160 А
1200 В.
- MPN
- МДД160-12
- Бренд
- Ruichi
- Артикул RU
- 62481
Основные параметры
- Конфигурация
- полумост
- Повторяющееся импульсное обратное напряжение Vrrm, В
- 1200
- Максимально допустимый средний прямой ток If(av), А
- 160
- Прямое падение напряжения (Vf), В
- 1,2
- Максимально допустимый ударный прямой ток Ifsm, А
- 6000
- Напряжение изоляции, В
- 2500 В (1 мин)
62 шт в наличии1 339,00 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Повторяющееся импульсное обратное напряжение Vrrm, В
- 1200
- Максимально допустимый средний прямой ток If(av), А
- 160
- Прямое падение напряжения (Vf), В
- 1,2
- Максимально допустимый ударный прямой ток Ifsm, А
- 6000
- Напряжение изоляции, В
- 2500 В (1 мин)
- Повторяющийся импульсный обратный ток (Irrm), мА
- 12
- Максимальный прямой ток
- допустимый импульсный (IFM) - 480 А
Монтаж и корпус
- Длина
- 94 мм
- Ширина
- 34 мм
- Высота
- 29 мм
Условия эксплуатации
- Температура
- перехода максимально допустимая (Tjm) - 150 °С
Упаковка и вес
- Транспортная упаковка: размер/кол-во
- 31.5*25.2*24/100
- Вес брутто
- 230.60
Другие параметры
- Конфигурация
- полумост
- Тип
- Полумостовой диодный модуль

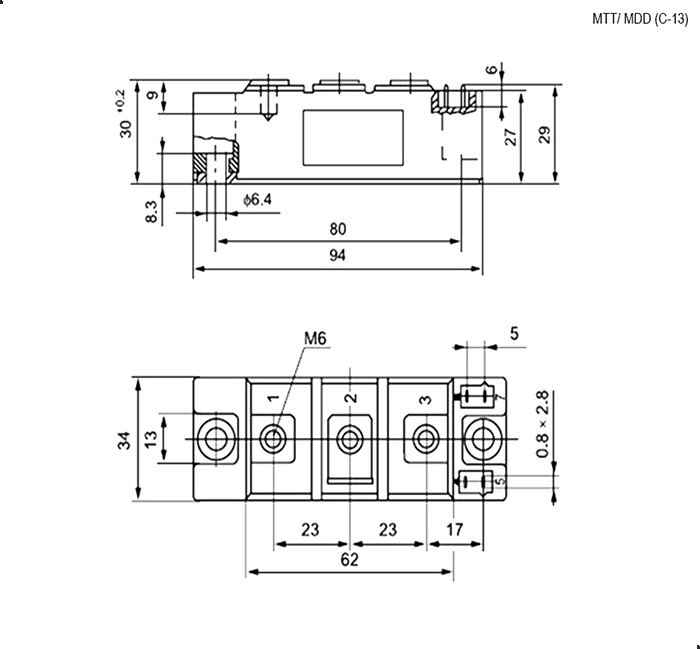

Документация и схема
Условия поставки
Обновлено 01.09.2026- Источник / остаток
- Каталог RU Electronics · 62 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 1 / 4 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet: 1
Описание
Силовой диодный модуль серии МДД RUICHI, 160 12 класс представляет собой монолитную конструкцию из двух полупроводниковых диодов типа диод-диод. Устройство эксплуатируется в цепях постоянного и переменного тока с нагрузкой от 25 А до 800 А и повторяющимся обратным импульсным напряжением до 2200 В. Высокая энерготермоциклостойкость и надежная работа низкочастотных диодных модулей МДД при коммутации больших токов достигается за счет своих конструктивных особенностей и стабильных параметров гальванической развязки.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20261 шт1010 шт
20264 шт1352 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарМДД160-12RUICHIАрт. RU 62481 1 339,00 ₽62 шт по каталогу |  1 379,09 ₽18 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  1 400,00 ₽171 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  1 379,09 ₽28 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  1 200,00 ₽15 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Конфигурация | полумост | полумостСовпадает | полумостСовпадает | полумостСовпадает | полумостСовпадает |
| Максимально допустимый средний прямой ток If(av), А | 160 | 160Совпадает | 200Отличается | 160Совпадает | 125Отличается |
| Повторяющееся импульсное обратное напряжение Vrrm, В | 1200 | 1200Совпадает | 1200Совпадает | 1800Отличается | 1200Совпадает |
| Повторяющийся импульсный обратный ток (Irrm), мА | 12 | 12Совпадает | 12Совпадает | 12Совпадает | 12Совпадает |
| Прямое падение напряжения (Vf), В | 1,2 | 1,2Совпадает | 1,2Совпадает | 1,2Совпадает | 1,38Отличается |
- 1 379,09 ₽18 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Конфигурация
- ТекущийполумостАналогполумостСовпадает
- Максимально допустимый средний прямой ток If(av), А
- Текущий160Аналог160Совпадает
- Повторяющееся импульсное обратное напряжение Vrrm, В
- Текущий1200Аналог1200Совпадает
- Повторяющийся импульсный обратный ток (Irrm), мА
- Текущий12Аналог12Совпадает
- Прямое падение напряжения (Vf), В
- Текущий1,2Аналог1,2Совпадает
- 1 400,00 ₽171 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Конфигурация
- ТекущийполумостАналогполумостСовпадает
- Максимально допустимый средний прямой ток If(av), А
- Текущий160Аналог200Отличается
- Повторяющееся импульсное обратное напряжение Vrrm, В
- Текущий1200Аналог1200Совпадает
- Повторяющийся импульсный обратный ток (Irrm), мА
- Текущий12Аналог12Совпадает
- Прямое падение напряжения (Vf), В
- Текущий1,2Аналог1,2Совпадает
- 1 379,09 ₽28 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Конфигурация
- ТекущийполумостАналогполумостСовпадает
- Максимально допустимый средний прямой ток If(av), А
- Текущий160Аналог160Совпадает
- Повторяющееся импульсное обратное напряжение Vrrm, В
- Текущий1200Аналог1800Отличается
- Повторяющийся импульсный обратный ток (Irrm), мА
- Текущий12Аналог12Совпадает
- Прямое падение напряжения (Vf), В
- Текущий1,2Аналог1,2Совпадает
- 1 200,00 ₽15 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Конфигурация
- ТекущийполумостАналогполумостСовпадает
- Максимально допустимый средний прямой ток If(av), А
- Текущий160Аналог125Отличается
- Повторяющееся импульсное обратное напряжение Vrrm, В
- Текущий1200Аналог1200Совпадает
- Повторяющийся импульсный обратный ток (Irrm), мА
- Текущий12Аналог12Совпадает
- Прямое падение напряжения (Vf), В
- Текущий1,2Аналог1,38Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
