Datasheet МДД200-12
Технические параметры, размеры и рекомендации производителя

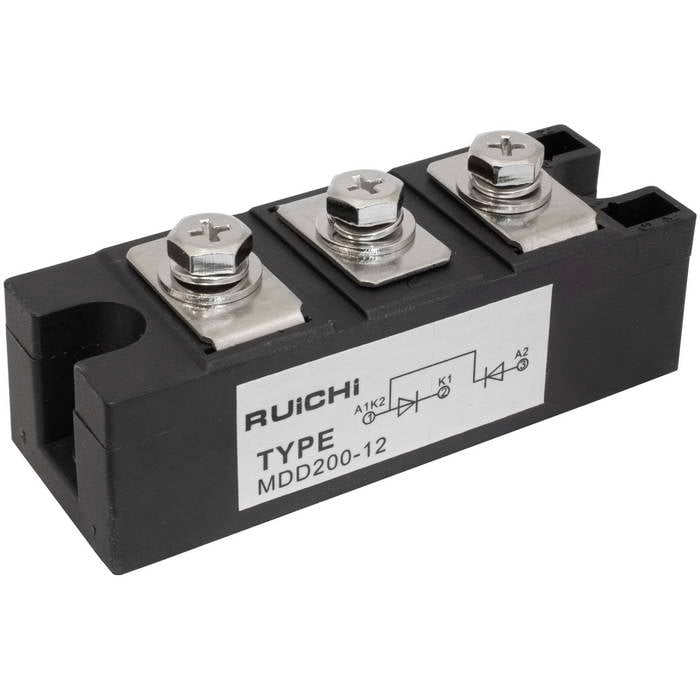

МДД200-12 RUICHI диодный модуль
полумост, 1200 В, 200 А, 115х20х52 мм
- MPN
- МДД200-12
- Бренд
- Ruichi
- Артикул RU
- 62482
Основные параметры
- Конфигурация
- полумост
- Повторяющееся импульсное обратное напряжение Vrrm, В
- 1200
- Максимально допустимый средний прямой ток If(av), А
- 200
- Прямое падение напряжения (Vf), В
- 1,2
- Максимально допустимый ударный прямой ток Ifsm, А
- 8000
- Напряжение изоляции, В
- 2500 В (1 мин)
171 шт в наличии1 400,00 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Повторяющееся импульсное обратное напряжение Vrrm, В
- 1200
- Максимально допустимый средний прямой ток If(av), А
- 200
- Прямое падение напряжения (Vf), В
- 1,2
- Максимально допустимый ударный прямой ток Ifsm, А
- 8000
- Напряжение изоляции, В
- 2500 В (1 мин)
- Повторяющийся импульсный обратный ток (Irrm), мА
- 12
Монтаж и корпус
- Длина
- 115 мм
- Ширина
- 50 мм
- Высота
- 52 мм
Условия эксплуатации
- Диапазон рабочих температур
- -40...+125 °C
Упаковка и вес
- Транспортная упаковка: размер/кол-во
- 31.5*25.2*16/100
- Вес брутто
- 227.00
Другие параметры
- Конфигурация
- полумост
- Тип
- Полумостовой диодный модуль
Документация и схема
Условия поставки
Обновлено 02.09.2026- Источник / остаток
- Каталог RU Electronics · 171 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 1 / 4 / 100 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
МДД200-12 полумостовой диодный модуль. Максимальное обратное напряжение (Vrrm) 1200 В, максимальный средний прямой ток (If(av)) 200 А, прямое падения напряжения (Vfm) 1.2 В, напряжение изоляции 2500 В (1 мин). Размер модуля 115х20х52 мм
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20241 шт33 шт
20244 шт1768 шт
2024100 шт1100 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарМДД200-12RUICHIАрт. RU 62482 1 400,00 ₽171 шт по каталогу |  1 400,00 ₽55 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  1 339,00 ₽62 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  1 379,09 ₽18 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  1 200,00 ₽15 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Конфигурация | полумост | полумостСовпадает | полумостСовпадает | полумостСовпадает | полумостСовпадает |
| Максимально допустимый средний прямой ток If(av), А | 200 | 200Совпадает | 160Отличается | 160Отличается | 125Отличается |
| Повторяющееся импульсное обратное напряжение Vrrm, В | 1200 | 1600Отличается | 1200Совпадает | 1200Совпадает | 1200Совпадает |
| Повторяющийся импульсный обратный ток (Irrm), мА | 12 | 12Совпадает | 12Совпадает | 12Совпадает | 12Совпадает |
| Прямое падение напряжения (Vf), В | 1,2 | 1,2Совпадает | 1,2Совпадает | 1,2Совпадает | 1,38Отличается |
- 1 400,00 ₽55 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Конфигурация
- ТекущийполумостАналогполумостСовпадает
- Максимально допустимый средний прямой ток If(av), А
- Текущий200Аналог200Совпадает
- Повторяющееся импульсное обратное напряжение Vrrm, В
- Текущий1200Аналог1600Отличается
- Повторяющийся импульсный обратный ток (Irrm), мА
- Текущий12Аналог12Совпадает
- Прямое падение напряжения (Vf), В
- Текущий1,2Аналог1,2Совпадает
- 1 339,00 ₽62 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Конфигурация
- ТекущийполумостАналогполумостСовпадает
- Максимально допустимый средний прямой ток If(av), А
- Текущий200Аналог160Отличается
- Повторяющееся импульсное обратное напряжение Vrrm, В
- Текущий1200Аналог1200Совпадает
- Повторяющийся импульсный обратный ток (Irrm), мА
- Текущий12Аналог12Совпадает
- Прямое падение напряжения (Vf), В
- Текущий1,2Аналог1,2Совпадает
- 1 379,09 ₽18 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Конфигурация
- ТекущийполумостАналогполумостСовпадает
- Максимально допустимый средний прямой ток If(av), А
- Текущий200Аналог160Отличается
- Повторяющееся импульсное обратное напряжение Vrrm, В
- Текущий1200Аналог1200Совпадает
- Повторяющийся импульсный обратный ток (Irrm), мА
- Текущий12Аналог12Совпадает
- Прямое падение напряжения (Vf), В
- Текущий1,2Аналог1,2Совпадает
- 1 200,00 ₽15 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Конфигурация
- ТекущийполумостАналогполумостСовпадает
- Максимально допустимый средний прямой ток If(av), А
- Текущий200Аналог125Отличается
- Повторяющееся импульсное обратное напряжение Vrrm, В
- Текущий1200Аналог1200Совпадает
- Повторяющийся импульсный обратный ток (Irrm), мА
- Текущий12Аналог12Совпадает
- Прямое падение напряжения (Vf), В
- Текущий1,2Аналог1,38Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
