Datasheet МДД100-12
Технические параметры, размеры и рекомендации производителя

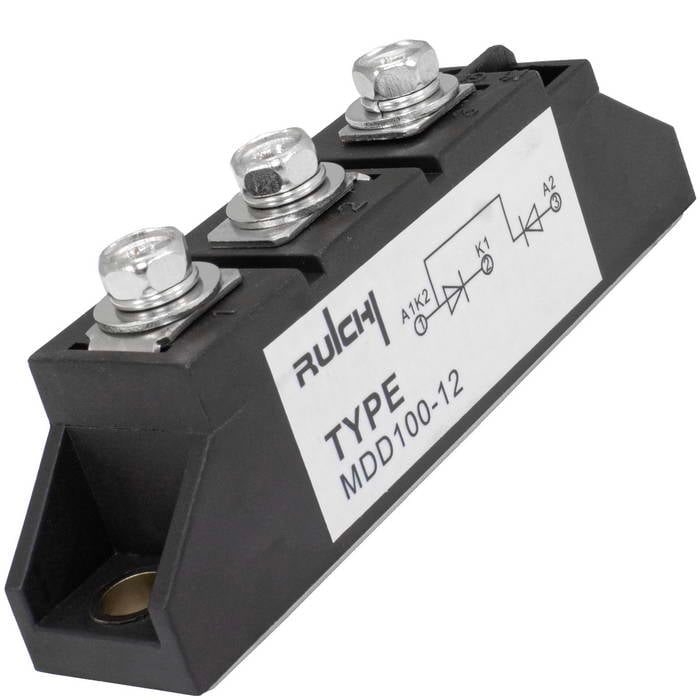

МДД100-12 RUICHI диодный модуль
полумост, 12 класс (1200 В), 100 А, 92х20х30 мм
- MPN
- МДД100-12
- Бренд
- Ruichi
- Артикул RU
- 62479
Основные параметры
- Конфигурация
- полумост
- Повторяющееся импульсное обратное напряжение Vrrm, В
- 1200
- Максимально допустимый средний прямой ток If(av), А
- 100
- Прямое падение напряжения (Vf), В
- 1,45
- Длина
- 92 мм
- Ширина
- 20 мм
418 шт в наличии874,44 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Повторяющееся импульсное обратное напряжение Vrrm, В
- 1200
- Максимально допустимый средний прямой ток If(av), А
- 100
- Прямое падение напряжения (Vf), В
- 1,45
- Повторяющийся импульсный обратный ток (Irrm), мА
- 8
- Максимальный прямой ток
- допустимый импульсный (IFM) - 330 А
Монтаж и корпус
- Длина
- 92 мм
- Ширина
- 20 мм
- Высота
- 30 (корпус) мм
Упаковка и вес
- Транспортная упаковка: размер/кол-во
- 23*20.5*25/100
- Вес брутто
- 120.00
Другие параметры
- Конфигурация
- полумост
- Тип
- Полумостовой диодный модуль

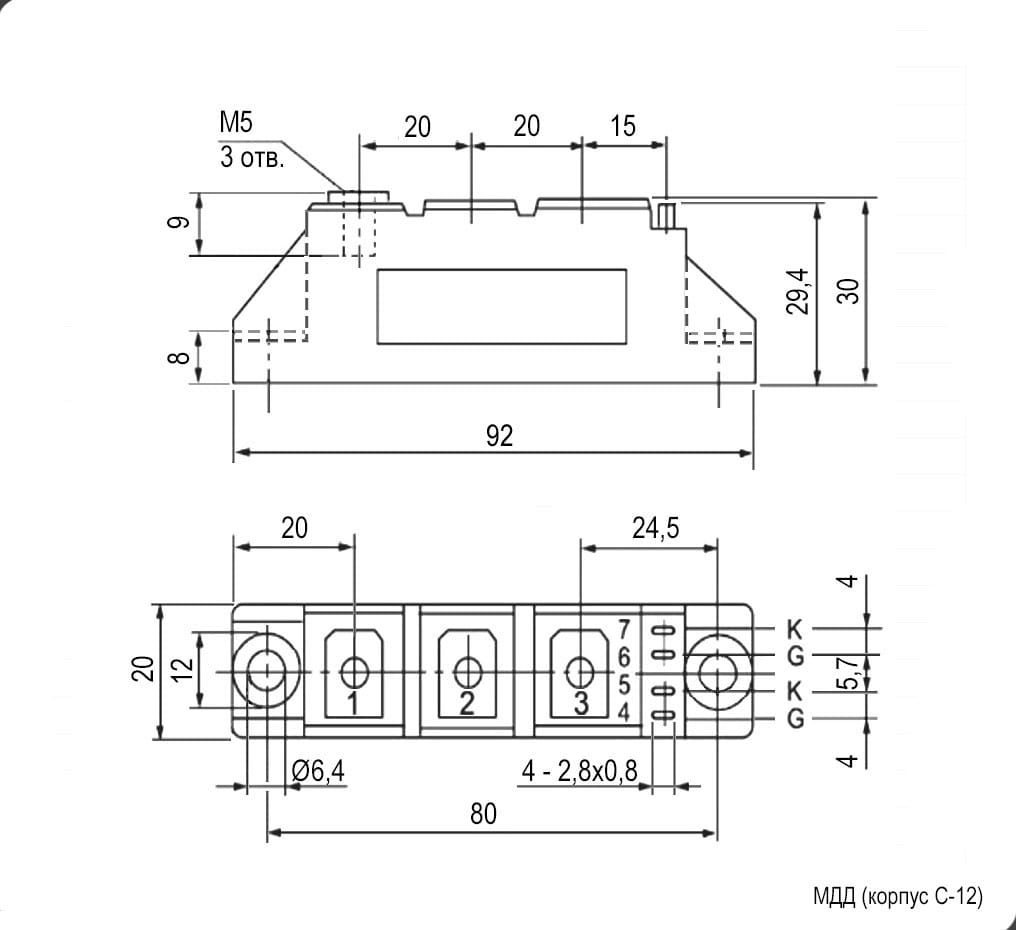

Документация и схема
Условия поставки
Обновлено 14.08.2026- Источник / остаток
- Каталог RU Electronics · 418 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 1 / 5 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
Описание
Силовой диодный модуль серии МДД RUICHI, 12 класс по напряжению. полумостовой диодный модуль. Максимальное обратное напряжение (Vrrm) 1200 В, максимальный средний прямой ток (If(av)) 100 А, прямое падения напряжения (Vfm) 1.45 В, напряжение изоляции 2500 В (1 мин). Размер модуля 92х20х30 мм
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20251 шт88 шт
20255 шт82410 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарМДД100-12RUICHIАрт. RU 62479 874,44 ₽418 шт по каталогу |  777,01 ₽134 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  926,25 ₽25 шт по каталогу Совпадает 3 из 4 сравнимых параметров |  807,23 ₽32 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  1 200,00 ₽15 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Конфигурация | полумост | полумостСовпадает | полумостСовпадает | полумостСовпадает | полумостСовпадает |
| Максимально допустимый средний прямой ток If(av), А | 100 | 80Отличается | 100Совпадает | 100Совпадает | 125Отличается |
| Повторяющееся импульсное обратное напряжение Vrrm, В | 1200 | 1200Совпадает | 1200Совпадает | 1600Отличается | 1200Совпадает |
| Прямое падение напряжения (Vf), В | 1,45 | 1,45Совпадает | 1,35Отличается | 1,35Отличается | 1,38Отличается |
| Повторяющийся импульсный обратный ток (Irrm), мА | 8 | 8Совпадает | —Нет данных | 20Отличается | 12Отличается |
- 777,01 ₽134 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Конфигурация
- ТекущийполумостАналогполумостСовпадает
- Максимально допустимый средний прямой ток If(av), А
- Текущий100Аналог80Отличается
- Повторяющееся импульсное обратное напряжение Vrrm, В
- Текущий1200Аналог1200Совпадает
- Прямое падение напряжения (Vf), В
- Текущий1,45Аналог1,45Совпадает
- Повторяющийся импульсный обратный ток (Irrm), мА
- Текущий8Аналог8Совпадает
- 926,25 ₽25 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Конфигурация
- ТекущийполумостАналогполумостСовпадает
- Максимально допустимый средний прямой ток If(av), А
- Текущий100Аналог100Совпадает
- Повторяющееся импульсное обратное напряжение Vrrm, В
- Текущий1200Аналог1200Совпадает
- Прямое падение напряжения (Vf), В
- Текущий1,45Аналог1,35Отличается
- Повторяющийся импульсный обратный ток (Irrm), мА
- Текущий8Аналог—Нет данных
- 807,23 ₽32 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Конфигурация
- ТекущийполумостАналогполумостСовпадает
- Максимально допустимый средний прямой ток If(av), А
- Текущий100Аналог100Совпадает
- Повторяющееся импульсное обратное напряжение Vrrm, В
- Текущий1200Аналог1600Отличается
- Прямое падение напряжения (Vf), В
- Текущий1,45Аналог1,35Отличается
- Повторяющийся импульсный обратный ток (Irrm), мА
- Текущий8Аналог20Отличается
- 1 200,00 ₽15 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Конфигурация
- ТекущийполумостАналогполумостСовпадает
- Максимально допустимый средний прямой ток If(av), А
- Текущий100Аналог125Отличается
- Повторяющееся импульсное обратное напряжение Vrrm, В
- Текущий1200Аналог1200Совпадает
- Прямое падение напряжения (Vf), В
- Текущий1,45Аналог1,38Отличается
- Повторяющийся импульсный обратный ток (Irrm), мА
- Текущий8Аналог12Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
