Datasheet МДД250-12
Технические параметры, размеры и рекомендации производителя

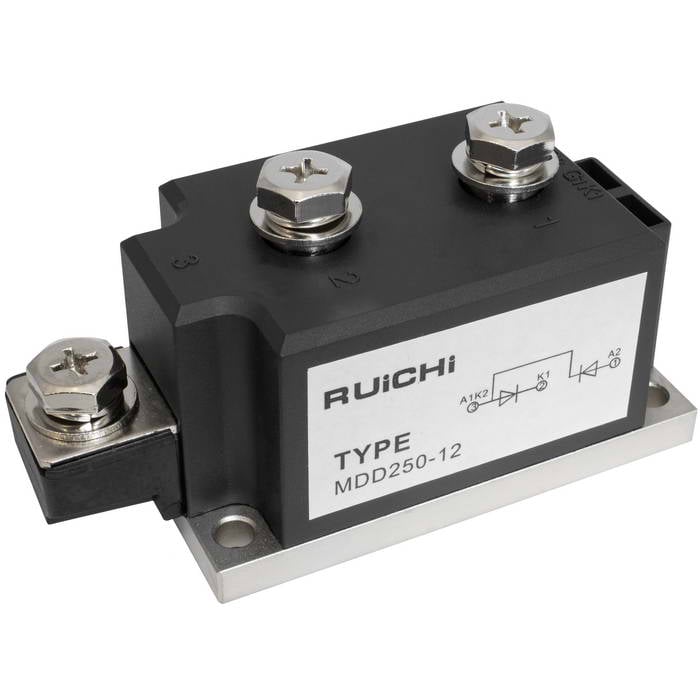

Диодный силовой полупроводниковый модуль МДД RUICHI
250 А, 12 класс
- MPN
- МДД250-12
- Бренд
- Ruichi
- Артикул RU
- 62483
Основные параметры
- Конфигурация
- полумост
- Повторяющееся импульсное обратное напряжение Vrrm, В
- 1200
- Максимально допустимый средний прямой ток If(av), А
- 250
- Прямое падение напряжения (Vf), В
- 1,43
- Напряжение изоляции, В
- 2500 В (1 мин)
- Длина
- 112,5 мм
41 шт в наличии4 700,00 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Повторяющееся импульсное обратное напряжение Vrrm, В
- 1200
- Максимально допустимый средний прямой ток If(av), А
- 250
- Прямое падение напряжения (Vf), В
- 1,43
- Напряжение изоляции, В
- 2500 В (1 мин)
- Повторяющийся импульсный обратный ток (Irrm), мА
- 20
- Максимальный прямой ток
- допустимый импульсный (IFM) - 750 А
Монтаж и корпус
- Длина
- 112,5 мм
- Ширина
- 50 мм
- Высота
- 59,9 (корпус) мм
Условия эксплуатации
- Температура
- перехода максимально допустимая (Tjm) - 150 °С
Упаковка и вес
- Транспортная упаковка: размер/кол-во
- 31.5*21*10/10
- Вес брутто
- 892.86
Другие параметры
- Конфигурация
- полумост
- Тип
- Полумостовой диодный модуль

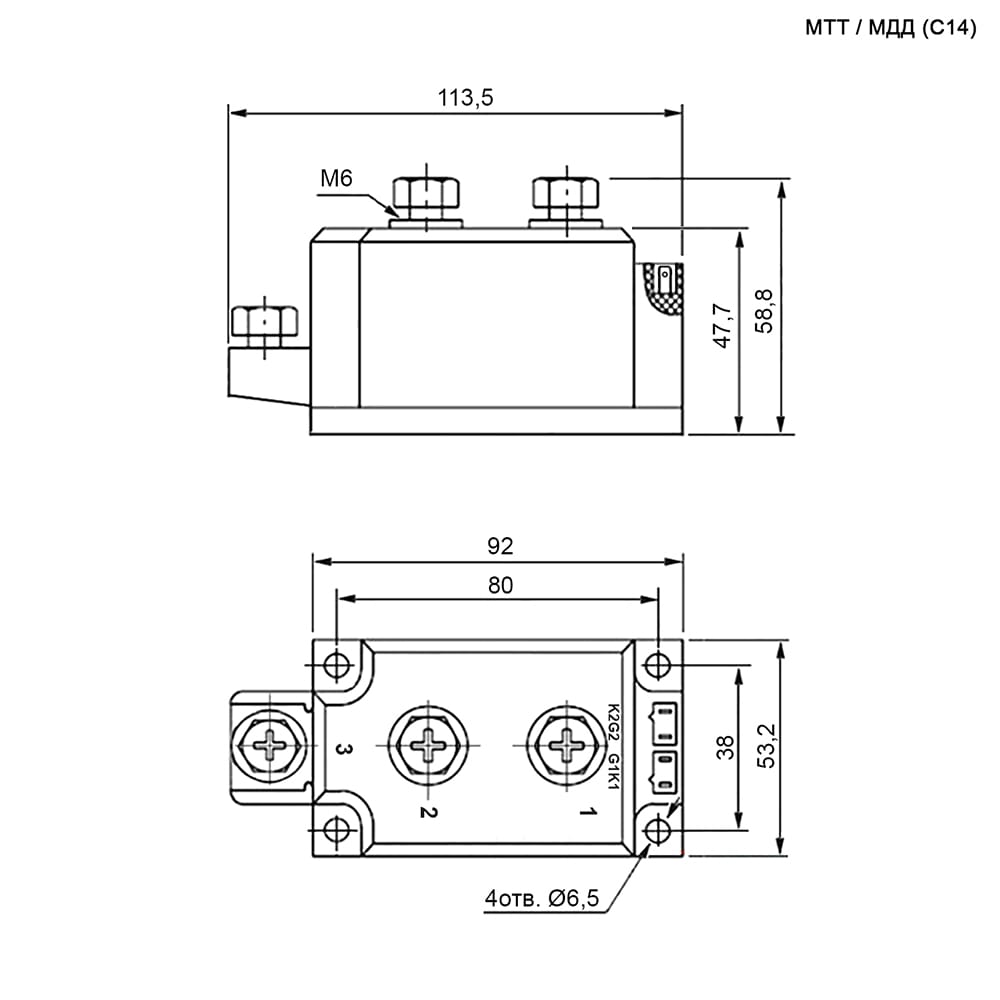

Документация и схема
Условия поставки
Обновлено 19.08.2026- Источник / остаток
- Каталог RU Electronics · 41 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 1 / 20 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
Описание
Силовой диодный модуль серии МДД RUICHI, 250 А, 12 класс представляет собой монолитную конструкцию из двух полупроводниковых диодов типа диод-диод. Устройство эксплуатируется в цепях постоянного и переменного тока с нагрузкой от 25 А до 800 А и повторяющимся обратным импульсным напряжением до 2200 В. Высокая энерготермоциклостойкость и надежная работа низкочастотных диодных модулей МДД при коммутации больших токов достигается за счет своих конструктивных особенностей и стабильных параметров гальванической развязки.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20251 шт11 шт
202520 шт240 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарМДД250-12RUICHIАрт. RU 62483 4 700,00 ₽41 шт по каталогу |  5 570,01 ₽Под заказ Совпадает 3 из 5 сравнимых параметров |  1 400,00 ₽171 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  1 339,00 ₽62 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  807,23 ₽32 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Конфигурация | полумост | полумостСовпадает | полумостСовпадает | полумостСовпадает | полумостСовпадает |
| Максимально допустимый средний прямой ток If(av), А | 250 | 300Отличается | 200Отличается | 160Отличается | 100Отличается |
| Повторяющееся импульсное обратное напряжение Vrrm, В | 1200 | 1200Совпадает | 1200Совпадает | 1200Совпадает | 1600Отличается |
| Повторяющийся импульсный обратный ток (Irrm), мА | 20 | 20Совпадает | 12Отличается | 12Отличается | 20Совпадает |
| Прямое падение напряжения (Vf), В | 1,43 | 1,35Отличается | 1,2Отличается | 1,2Отличается | 1,35Отличается |
- 5 570,01 ₽Под заказ
Совпадает 3 из 5 сравнимых параметров
- Конфигурация
- ТекущийполумостАналогполумостСовпадает
- Максимально допустимый средний прямой ток If(av), А
- Текущий250Аналог300Отличается
- Повторяющееся импульсное обратное напряжение Vrrm, В
- Текущий1200Аналог1200Совпадает
- Повторяющийся импульсный обратный ток (Irrm), мА
- Текущий20Аналог20Совпадает
- Прямое падение напряжения (Vf), В
- Текущий1,43Аналог1,35Отличается
- 1 400,00 ₽171 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Конфигурация
- ТекущийполумостАналогполумостСовпадает
- Максимально допустимый средний прямой ток If(av), А
- Текущий250Аналог200Отличается
- Повторяющееся импульсное обратное напряжение Vrrm, В
- Текущий1200Аналог1200Совпадает
- Повторяющийся импульсный обратный ток (Irrm), мА
- Текущий20Аналог12Отличается
- Прямое падение напряжения (Vf), В
- Текущий1,43Аналог1,2Отличается
- 1 339,00 ₽62 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Конфигурация
- ТекущийполумостАналогполумостСовпадает
- Максимально допустимый средний прямой ток If(av), А
- Текущий250Аналог160Отличается
- Повторяющееся импульсное обратное напряжение Vrrm, В
- Текущий1200Аналог1200Совпадает
- Повторяющийся импульсный обратный ток (Irrm), мА
- Текущий20Аналог12Отличается
- Прямое падение напряжения (Vf), В
- Текущий1,43Аналог1,2Отличается
- 807,23 ₽32 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Конфигурация
- ТекущийполумостАналогполумостСовпадает
- Максимально допустимый средний прямой ток If(av), А
- Текущий250Аналог100Отличается
- Повторяющееся импульсное обратное напряжение Vrrm, В
- Текущий1200Аналог1600Отличается
- Повторяющийся импульсный обратный ток (Irrm), мА
- Текущий20Аналог20Совпадает
- Прямое падение напряжения (Vf), В
- Текущий1,43Аналог1,35Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
