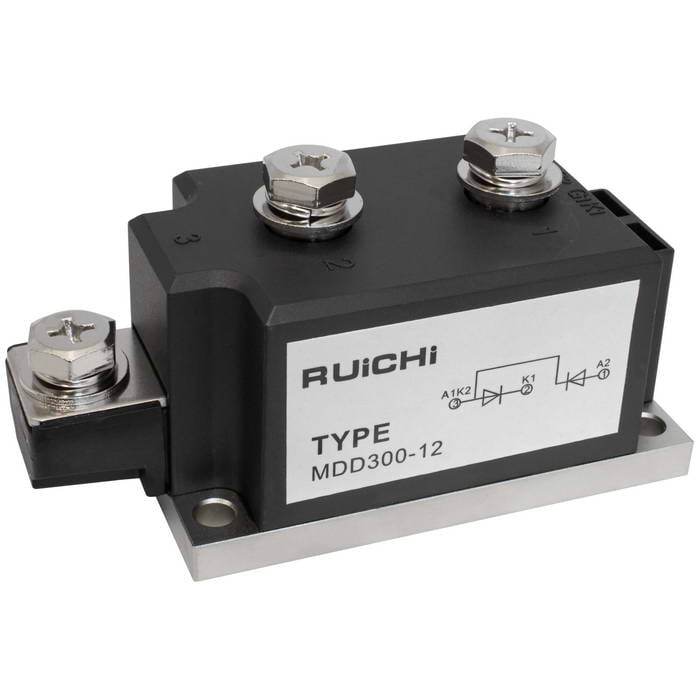

Диодный силовой полупроводниковый модуль МДД RUICHI

300 А, 12 класс

MPN
МДД300-12
Бренд
Ruichi
Артикул RU
62484

Основные параметры

Конфигурация
полумост
Максимальное обратное напряжение (Vrrm), В
1200
Максимальный прямой ток, А
300
Прямое падение напряжения (Vf), В
1,35
Повторяющийся импульсный обратный ток (Irrm), мА
20
Напряжение изоляции, В
2500 В (1 мин)
Все характеристики
Документация
Под заказ5 570,01 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

11 параметров из источника

Электрические параметры

Максимальное обратное напряжение (Vrrm), В
1200
Максимальный прямой ток, А
300
Прямое падение напряжения (Vf), В
1,35
Повторяющийся импульсный обратный ток (Irrm), мА
20
Напряжение изоляции, В
2500 В (1 мин)

Монтаж и корпус

Длина, мм
112,5
Ширина, мм
50
Высота, мм
60

Упаковка и вес

Транспортная упаковка: размер/кол-во
31.5*25.5*10/10
Вес брутто
879.33

Другие параметры

Конфигурация
полумост

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet МДД300-12

Технические параметры, размеры и рекомендации производителя

Скачать
Миниатюра: Схема МДД300-12
IMAGE · Схема

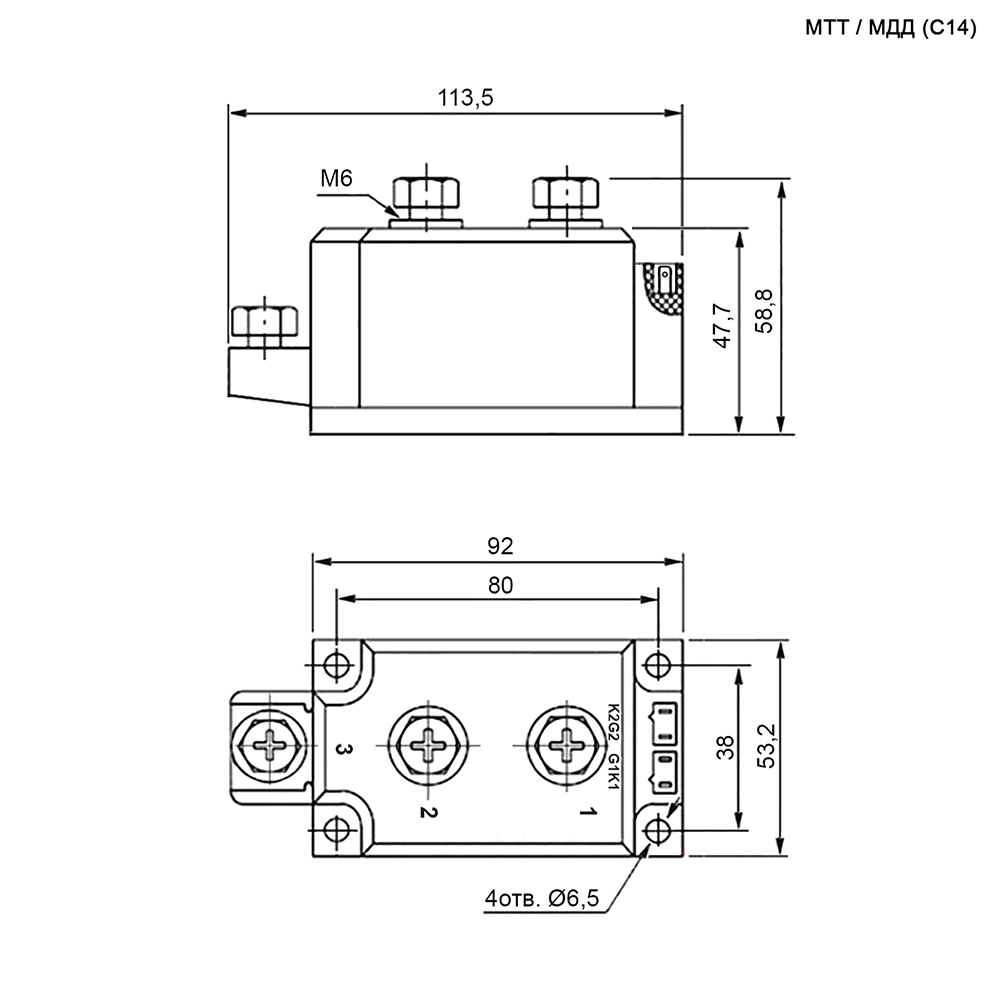

Схема МДД300-12

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 28.08.2026
Источник / остаток
Каталог RU Electronics · 30 шт ожидается
Lead time
Уточняется при подтверждении
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
1 шт в упаковке
Date code / партия
Год / маркировка партии не указаны
Документация
Datasheet: 1

Описание

Силовой диодный модуль серии МДД RUICHI, 300 А, 12 класс представляет собой монолитную конструкцию из двух полупроводниковых диодов типа диод-диод. Устройство эксплуатируется в цепях постоянного и переменного тока с нагрузкой от 25 А до 800 А и повторяющимся обратным импульсным напряжением до 2200 В. Высокая энерготермоциклостойкость и надежная работа низкочастотных диодных модулей МДД при коммутации больших токов достигается за счет своих конструктивных особенностей и стабильных параметров гальванической развязки.

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарМДД300-12RUICHIАрт. RU 62484
5 570,01 ₽Под заказ
Параметрический вариантRUICHISKKD100/12Арт. RU 130191
926,25 ₽21 шт по каталогу

Совпадает 3 из 4 сравнимых параметров

Параметрический вариантRUICHIМДД250-12Арт. RU 62483
4 700,00 ₽26 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантRUICHIМДД100-16Арт. RU 126354
887,34 ₽91 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантRUICHIМДД500-12Арт. RU 62495
7 725,00 ₽9 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

КонфигурацияполумостполумостСовпадаетполумостСовпадаетполумостСовпадаетполумостСовпадает
Максимальное обратное напряжение (Vrrm), В12001200Совпадает1200Совпадает1600Отличается1200Совпадает
Максимальный прямой ток, А300100Отличается250Отличается100Отличается500Отличается
Прямое падение напряжения (Vf), В1,351,35Совпадает1,43Отличается1,35Совпадает1,35Совпадает
Повторяющийся импульсный обратный ток (Irrm), мА20—Нет данных20Совпадает20Совпадает40Отличается
  • Параметрический вариантRUICHISKKD100/12Арт. RU 130191
    926,25 ₽21 шт по каталогу

    Совпадает 3 из 4 сравнимых параметров

    Конфигурация
    ТекущийполумостАналогполумостСовпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий1200Аналог1200Совпадает
    Максимальный прямой ток, А
    Текущий300Аналог100Отличается
    Прямое падение напряжения (Vf), В
    Текущий1,35Аналог1,35Совпадает
    Повторяющийся импульсный обратный ток (Irrm), мА
    Текущий20Аналог—Нет данных
    Открыть товар
  • Параметрический вариантRUICHIМДД250-12Арт. RU 62483
    4 700,00 ₽26 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Конфигурация
    ТекущийполумостАналогполумостСовпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий1200Аналог1200Совпадает
    Максимальный прямой ток, А
    Текущий300Аналог250Отличается
    Прямое падение напряжения (Vf), В
    Текущий1,35Аналог1,43Отличается
    Повторяющийся импульсный обратный ток (Irrm), мА
    Текущий20Аналог20Совпадает
    Открыть товар
  • Параметрический вариантRUICHIМДД100-16Арт. RU 126354
    887,34 ₽91 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Конфигурация
    ТекущийполумостАналогполумостСовпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий1200Аналог1600Отличается
    Максимальный прямой ток, А
    Текущий300Аналог100Отличается
    Прямое падение напряжения (Vf), В
    Текущий1,35Аналог1,35Совпадает
    Повторяющийся импульсный обратный ток (Irrm), мА
    Текущий20Аналог20Совпадает
    Открыть товар
  • Параметрический вариантRUICHIМДД500-12Арт. RU 62495
    7 725,00 ₽9 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Конфигурация
    ТекущийполумостАналогполумостСовпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий1200Аналог1200Совпадает
    Максимальный прямой ток, А
    Текущий300Аналог500Отличается
    Прямое падение напряжения (Vf), В
    Текущий1,35Аналог1,35Совпадает
    Повторяющийся импульсный обратный ток (Irrm), мА
    Текущий20Аналог40Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
