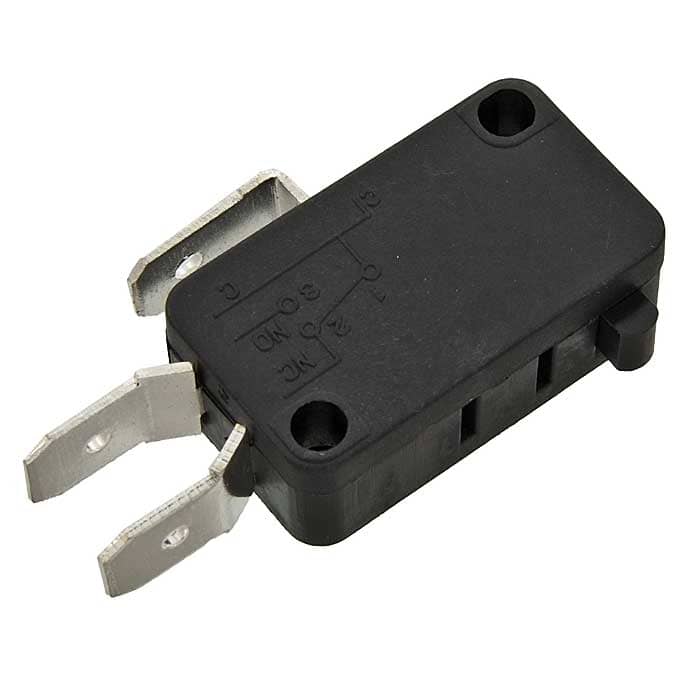

Микропереключатель RUICHI KW1-103-F, ON-(ON) SPDT, 15 A, 250 В

MPN: KW1-103-F
Бренд: Ruichi
Артикул RU: 87065
Каталог обновлён: 30.07.2026

Источник / остаток: Каталог RU Electronics · 1 100 шт по данным каталога
Lead time: Со склада после подтверждения
MOQ: Уточняется при подтверждении
Кратность заказа: Не задана в источнике
Фасовка: 100 шт в упаковке
Date code / партия: Год / маркировка: 2026
Документация: Datasheet: 1

1 100 шт в наличии24,12 ₽

Закупка для юридических лиц

До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.

Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.

ДокументыСчёт, УПД и комплект закрывающих документов к поставке.

ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.

Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

Оплата и доставка Обсудить условия поставки

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу

PDF · Datasheet

Datasheet KW1-103-F

Технические параметры, размеры и рекомендации производителя

Скачать

IMAGE · Схема

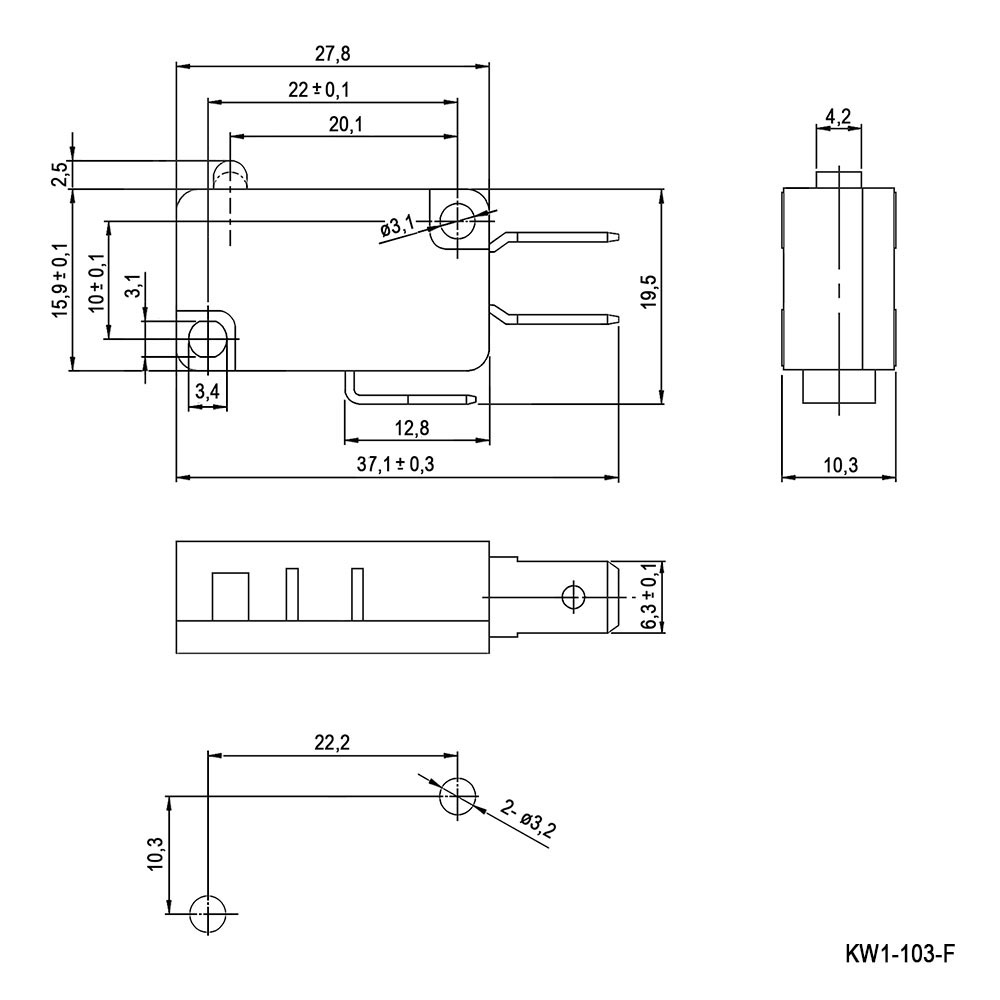

Схема KW1-103-F

Габаритный чертёж и расположение контактов

Скачать

Характеристики

16 параметров из источника

Тип переключателя: Микропереключатель серии KW1
Схема переключения: ON-(ON), SPDT
Усилие: 1.8...2H
Сопротивление изоляции, МОм, не менее: 100 (при Uисп.dc=500 В)
Контактное сопротивление, мОм, не более: 30
Диэлектрическая прочность, В: 1500 (50 Гц, 1 мин.)
Количество циклов коммутации (электро), не менее: 50000
Вес брутто: 7.52
Транспортная упаковка: размер/кол-во: 52*24*38/3000
Диапазон рабочих температур, °C: -25...+80
Номинальное напряжение, В: 250/ 125
Номинальный ток, А: 5
Материал корпуса: нейлон 66
Глубина, мм: 27,8 (корпус)
Ширина, мм: 10,3
Высота, мм: 15,9 (корпус)

Описание

Микропереключатель RUICHI KW1-103-F, ON-(ON) SPDT, 15 A, 250 В представляет собой коммутационное устройство с механическим приводом. Он используется в качестве исполнительных устройств дистанционного управления, а также в качестве базового элемента для ряда коммутирующих изделий: кнопок, кнопочных, клавишных и других переключателей.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом

Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц

2026100 шт111 100 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории

Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев	Текущий товарKW1-103-FRUICHIАрт. RU 87065 24,12 ₽1 100 шт по каталогу	Параметрический вариантRUICHIKW1-103-1Арт. RU 118633 20,18 ₽38 800 шт по каталогу Совпадает 3 из 5 сравнимых параметров	Параметрический вариантRUICHIKW1-103-6Арт. RU 87060 20,36 ₽6 800 шт по каталогу Совпадает 3 из 5 сравнимых параметров	Параметрический вариантRUICHIKW7-07-01Арт. RU 116617 14,51 ₽235 шт по каталогу Совпадает 2 из 4 сравнимых параметров	Параметрический вариантRUICHIKW7-25Арт. RU 116636 76,08 ₽150 шт по каталогу Совпадает 2 из 4 сравнимых параметров
Схема переключения	ON-(ON), SPDT	ON-(ON) SPDTОтличается	ON-(ON) SPDTОтличается	ON-(ON) SPDT 3PОтличается	2хON-(ON) 2х3PОтличается
Материал корпуса	нейлон 66	нейлон 66Совпадает	нейлон 66Совпадает	—Нет данных	—Нет данных
Сопротивление изоляции, МОм, не менее	100 (при Uисп.dc=500 В)	100 (при Uисп.dc=500 В)Совпадает	100 (при Uисп.dc=500 В)Совпадает	100 (при Uисп.dc=500 В)Совпадает	100 (при Uисп.dc=500 В)Совпадает
Номинальное напряжение, В	250/ 125	250/125Отличается	250/125Отличается	AC: 250/ 125Отличается	AC: 250/ 125Отличается
Номинальный ток, А	5	5Совпадает	5Совпадает	5Совпадает	5Совпадает

Параметрический вариантRUICHIKW1-103-1Арт. RU 118633
20,18 ₽38 800 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
Схема переключения
ТекущийON-(ON), SPDTАналогON-(ON) SPDTОтличается
Материал корпуса
Текущийнейлон 66Аналогнейлон 66Совпадает
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Номинальное напряжение, В
Текущий250/ 125Аналог250/125Отличается
Номинальный ток, А
Текущий5Аналог5Совпадает
Открыть товар
Параметрический вариантRUICHIKW1-103-6Арт. RU 87060
20,36 ₽6 800 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
Схема переключения
ТекущийON-(ON), SPDTАналогON-(ON) SPDTОтличается
Материал корпуса
Текущийнейлон 66Аналогнейлон 66Совпадает
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Номинальное напряжение, В
Текущий250/ 125Аналог250/125Отличается
Номинальный ток, А
Текущий5Аналог5Совпадает
Открыть товар
Параметрический вариантRUICHIKW7-07-01Арт. RU 116617
14,51 ₽235 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
Схема переключения
ТекущийON-(ON), SPDTАналогON-(ON) SPDT 3PОтличается
Материал корпуса
Текущийнейлон 66Аналог—Нет данных
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Номинальное напряжение, В
Текущий250/ 125АналогAC: 250/ 125Отличается
Номинальный ток, А
Текущий5Аналог5Совпадает
Открыть товар
Параметрический вариантRUICHIKW7-25Арт. RU 116636
76,08 ₽150 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
Схема переключения
ТекущийON-(ON), SPDTАналог2хON-(ON) 2х3PОтличается
Материал корпуса
Текущийнейлон 66Аналог—Нет данных
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Номинальное напряжение, В
Текущий250/ 125АналогAC: 250/ 125Отличается
Номинальный ток, А
Текущий5Аналог5Совпадает
Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
