Datasheet KW1-103-6
Технические параметры, размеры и рекомендации производителя

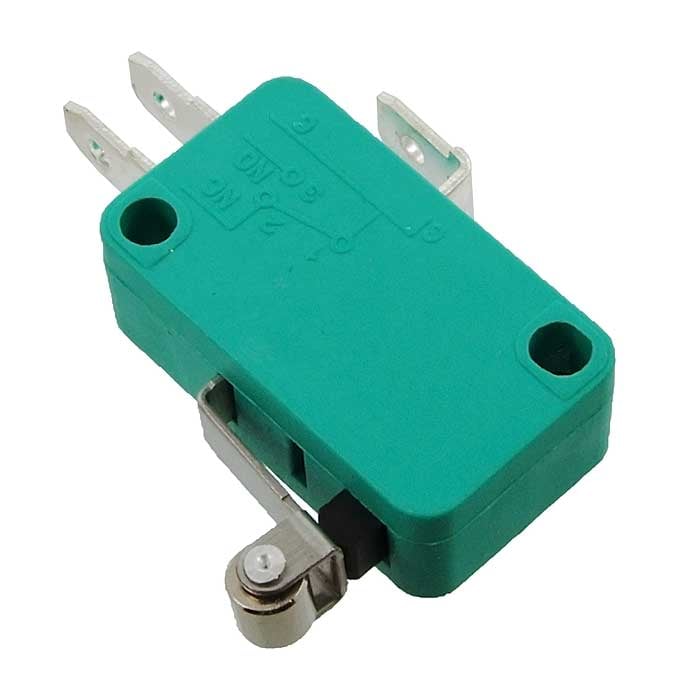

Микропереключатель RUICHI KW1-103-6
ON-(ON) SPDT, 5 А, 125 В
- MPN
- KW1-103-6
- Бренд
- Ruichi
- Артикул RU
- 87060
Основные параметры
- Схема переключения
- ON-(ON) SPDT
- Номинальный ток, А
- 5
- Номинальное напряжение, В
- 250/125
- Тип переключателя
- Микропереключатель серии KW
- Сопротивление изоляции, МОм, не менее
- 100 (при Uисп.dc=500 В)
- Контактное сопротивление, мОм, не более
- 30
2 800 шт в наличии20,36 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Схема переключения
- ON-(ON) SPDT
- Сопротивление изоляции, МОм, не менее
- 100 (при Uисп.dc=500 В)
- Контактное сопротивление, мОм, не более
- 30
- Диэлектрическая прочность, В
- 1500 (50 Гц, 1 мин.)
- Количество циклов коммутации (электро), не менее
- 10000
- Номинальное напряжение, В
- 250/125
- Номинальный ток, А
- 5
Монтаж и корпус
- Материал корпуса
- нейлон 66
- Глубина, мм
- 28 (корпус)
- Ширина, мм
- 10,5
- Высота, мм
- 16 (корпус)
Условия эксплуатации
- Диапазон рабочих температур, °C
- -25...+80
Упаковка и вес
- Вес брутто
- 7.90
- Транспортная упаковка: размер/кол-во
- 52*24*27/2000
Другие параметры
- Тип переключателя
- Микропереключатель серии KW
- Вынос планки, мм
- L - 12,5
Документация и схема
Условия поставки
Обновлено 03.09.2026- Источник / остаток
- Каталог RU Electronics · 2 800 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 100 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
Описание
Микропереключатель RUICHI KW1-103-6, ON-(ON) SPDT, 5 А, 125 В представляет собой коммутационное устройство с механическим приводом. Он используется в качестве исполнительных устройств дистанционного управления, а также в качестве базового элемента для ряда коммутирующих изделий: кнопок, кнопочных, клавишных и других переключателей.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2025100 шт282 800 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарKW1-103-6RUICHIАрт. RU 87060 20,36 ₽2 800 шт по каталогу |  20,18 ₽38 700 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  26,80 ₽1 800 шт по каталогу Совпадает 3 из 4 сравнимых параметров |  24,12 ₽545 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  20,85 ₽9 200 шт по каталогу Совпадает 2 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | ON-(ON) SPDT | ON-(ON) SPDTСовпадает | ON-(ON) SPDT 3PОтличается | ON-(ON), SPDTОтличается | ON-(ON) 3PОтличается |
| Материал корпуса | нейлон 66 | нейлон 66Совпадает | —Нет данных | нейлон 66Совпадает | —Нет данных |
| Сопротивление изоляции, МОм, не менее | 100 (при Uисп.dc=500 В) | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает |
| Номинальное напряжение, В | 250/125 | 250/125Совпадает | 250/125Совпадает | 250/ 125Отличается | AC: 250/ 125Отличается |
| Номинальный ток, А | 5 | 5Совпадает | 5Совпадает | 5Совпадает | 5Совпадает |
- 20,18 ₽38 700 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-(ON) SPDTАналогON-(ON) SPDTСовпадает
- Материал корпуса
- Текущийнейлон 66Аналогнейлон 66Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий250/125Аналог250/125Совпадает
- Номинальный ток, А
- Текущий5Аналог5Совпадает
- 26,80 ₽1 800 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Схема переключения
- ТекущийON-(ON) SPDTАналогON-(ON) SPDT 3PОтличается
- Материал корпуса
- Текущийнейлон 66Аналог—Нет данных
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий250/125Аналог250/125Совпадает
- Номинальный ток, А
- Текущий5Аналог5Совпадает
- 24,12 ₽545 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-(ON) SPDTАналогON-(ON), SPDTОтличается
- Материал корпуса
- Текущийнейлон 66Аналогнейлон 66Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий250/125Аналог250/ 125Отличается
- Номинальный ток, А
- Текущий5Аналог5Совпадает
- 20,85 ₽9 200 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Схема переключения
- ТекущийON-(ON) SPDTАналогON-(ON) 3PОтличается
- Материал корпуса
- Текущийнейлон 66Аналог—Нет данных
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий250/125АналогAC: 250/ 125Отличается
- Номинальный ток, А
- Текущий5Аналог5Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
