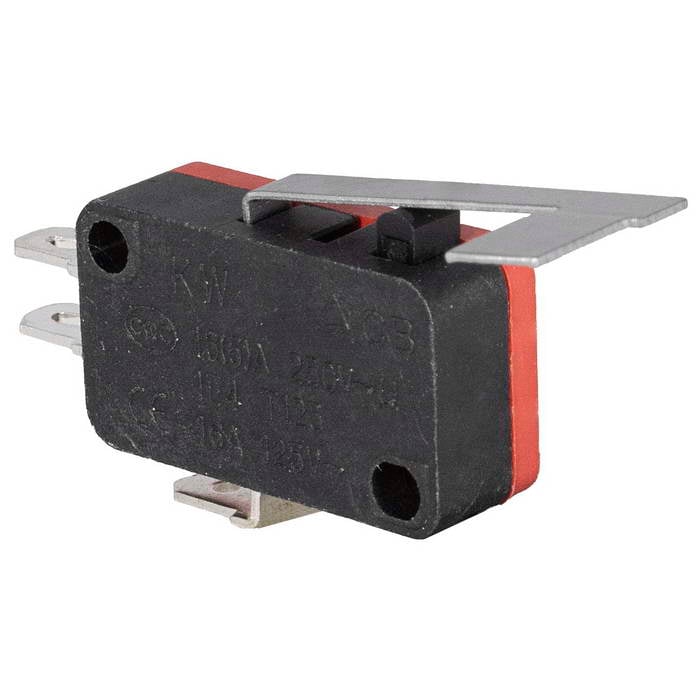

Микропереключатель с угловой планкой 90° RUICHI KW7-07-01

15.9х10.3х27.8 мм, ON-(ON), SPDT 3P, 250 В, 5 А, 30 мОм, -25...+85 °C

MPN: KW7-07-01
Бренд: Ruichi
Артикул RU: 116617

Основные параметры

Схема переключения: ON-(ON) SPDT 3P
Номинальный ток, А: 5
Номинальное напряжение, В: AC: 250/ 125
Тип переключателя: Микропереключатель серии KW7
Сопротивление изоляции, МОм, не менее: 100 (при Uисп.dc=500 В)
Контактное сопротивление, мОм, не более: 30

Все характеристики

Документация

200 шт в наличии14,51 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

15 параметров из источника

Электрические параметры

Схема переключения: ON-(ON) SPDT 3P
Сопротивление изоляции, МОм, не менее: 100 (при Uисп.dc=500 В)
Контактное сопротивление, мОм, не более: 30
Диэлектрическая прочность, В: 1000 (50 Гц, 1 мин.)
Количество циклов коммутации (электро), не менее: 100000
Операционная частота, не более, циклов/ мин.: 25 (электро)
Номинальное напряжение, В: AC: 250/ 125
Номинальный ток, А: 5

Монтаж и корпус

Глубина, мм: 27,8 (корпус)
Ширина, мм: 10,3
Высота, мм: 15,9

Условия эксплуатации

Диапазон рабочих температур, °C: -25...+85

Упаковка и вес

Вес брутто: 7.83
Транспортная упаковка: размер/кол-во: 52*24*27/2000

Другие параметры

Тип переключателя: Микропереключатель серии KW7

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу

Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

IMAGE · Схема

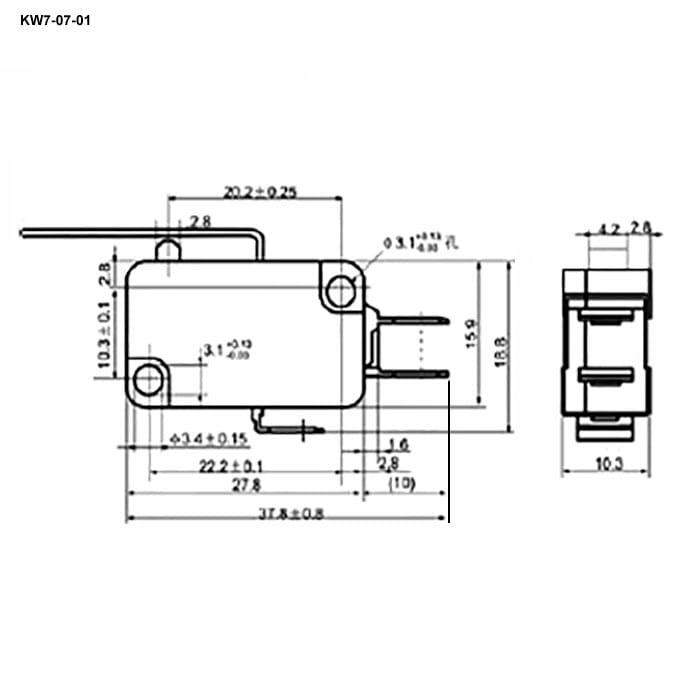

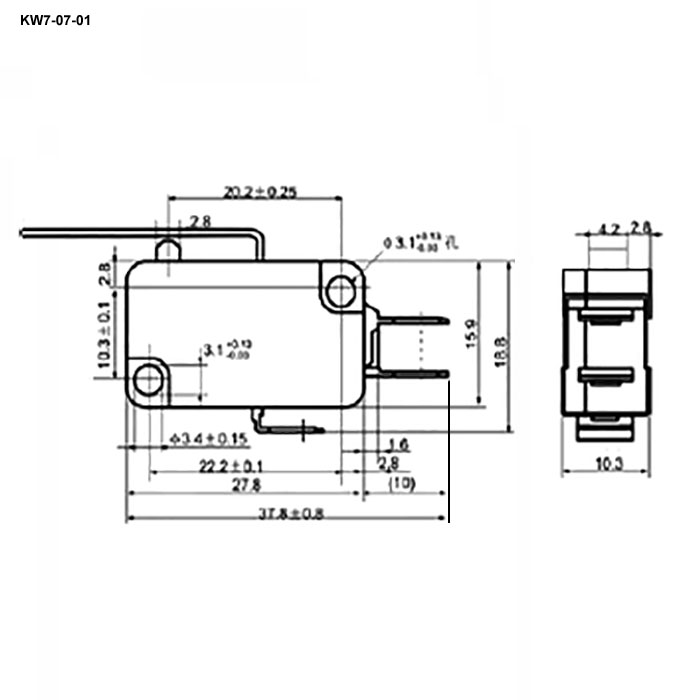

Схема KW7-07-01

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 06.08.2026

Источник / остаток: Каталог RU Electronics · 200 шт по данным каталога
Lead time: Со склада после подтверждения
MOQ: Уточняется при подтверждении
Кратность заказа: Не задана в источнике
Фасовка: 100 шт в упаковке
Date code / партия: Год / маркировка: 2022
Документация: Datasheet отсутствует — можно запросить

Описание

Микропереключатель с угловой планкой 90° RUICHI KW7-07-01, 15.9х10.3х27.8 мм, ON-(ON), SPDT 3P, 250 В, 5 А, 30 мОм, -25...+85 °C представляет собой коммутационное устройство с механическим приводом. Он используется в качестве исполнительных устройств дистанционного управления, а также в качестве базового элемента для ряда коммутирующих изделий: кнопок, кнопочных, клавишных и других переключателей.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом

Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц

2022100 шт2200 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории

Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев	Текущий товарKW7-07-01RUICHIАрт. RU 116617 14,51 ₽200 шт по каталогу	Параметрический вариантRUICHIKW7-07-04Арт. RU 116633 40,22 ₽620 шт по каталогу Совпадает 5 из 5 сравнимых параметров	Параметрический вариантRUICHIKW7-22Арт. RU 116628 23,06 ₽345 шт по каталогу Совпадает 5 из 5 сравнимых параметров	Параметрический вариантRUICHIKW3-03Арт. RU 116613 14,34 ₽1 990 шт по каталогу Совпадает 5 из 5 сравнимых параметров	Параметрический вариантRUICHIKW7-07-03Арт. RU 116619 13,46 ₽150 шт по каталогу Совпадает 4 из 5 сравнимых параметров
Схема переключения	ON-(ON) SPDT 3P	ON-(ON) SPDT 3PСовпадает	ON-(ON) SPDT 3PСовпадает	ON-(ON) SPDT 3PСовпадает	ON-(OFF) SPST 2PОтличается
Контактное сопротивление, мОм, не более	30	30Совпадает	30Совпадает	30Совпадает	30Совпадает
Сопротивление изоляции, МОм, не менее	100 (при Uисп.dc=500 В)	100 (при Uисп.dc=500 В)Совпадает	100 (при Uисп.dc=500 В)Совпадает	100 (при Uисп.dc=500 В)Совпадает	100 (при Uисп.dc=500 В)Совпадает
Номинальное напряжение, В	AC: 250/ 125	AC: 250/ 125Совпадает	AC: 250/ 125Совпадает	AC: 250/ 125Совпадает	AC: 250/ 125Совпадает
Операционная частота, не более, циклов/ мин.	25 (электро)	25 (электро)Совпадает	25 (электро)Совпадает	25 (электро)Совпадает	25 (электро)Совпадает

Параметрический вариантRUICHIKW7-07-04Арт. RU 116633
40,22 ₽620 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
Схема переключения
ТекущийON-(ON) SPDT 3PАналогON-(ON) SPDT 3PСовпадает
Контактное сопротивление, мОм, не более
Текущий30Аналог30Совпадает
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Номинальное напряжение, В
ТекущийAC: 250/ 125АналогAC: 250/ 125Совпадает
Операционная частота, не более, циклов/ мин.
Текущий25 (электро)Аналог25 (электро)Совпадает
Открыть товар
Параметрический вариантRUICHIKW7-22Арт. RU 116628
23,06 ₽345 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
Схема переключения
ТекущийON-(ON) SPDT 3PАналогON-(ON) SPDT 3PСовпадает
Контактное сопротивление, мОм, не более
Текущий30Аналог30Совпадает
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Номинальное напряжение, В
ТекущийAC: 250/ 125АналогAC: 250/ 125Совпадает
Операционная частота, не более, циклов/ мин.
Текущий25 (электро)Аналог25 (электро)Совпадает
Открыть товар
Параметрический вариантRUICHIKW3-03Арт. RU 116613
14,34 ₽1 990 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
Схема переключения
ТекущийON-(ON) SPDT 3PАналогON-(ON) SPDT 3PСовпадает
Контактное сопротивление, мОм, не более
Текущий30Аналог30Совпадает
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Номинальное напряжение, В
ТекущийAC: 250/ 125АналогAC: 250/ 125Совпадает
Операционная частота, не более, циклов/ мин.
Текущий25 (электро)Аналог25 (электро)Совпадает
Открыть товар
Параметрический вариантRUICHIKW7-07-03Арт. RU 116619
13,46 ₽150 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
Схема переключения
ТекущийON-(ON) SPDT 3PАналогON-(OFF) SPST 2PОтличается
Контактное сопротивление, мОм, не более
Текущий30Аналог30Совпадает
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Номинальное напряжение, В
ТекущийAC: 250/ 125АналогAC: 250/ 125Совпадает
Операционная частота, не более, циклов/ мин.
Текущий25 (электро)Аналог25 (электро)Совпадает
Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
