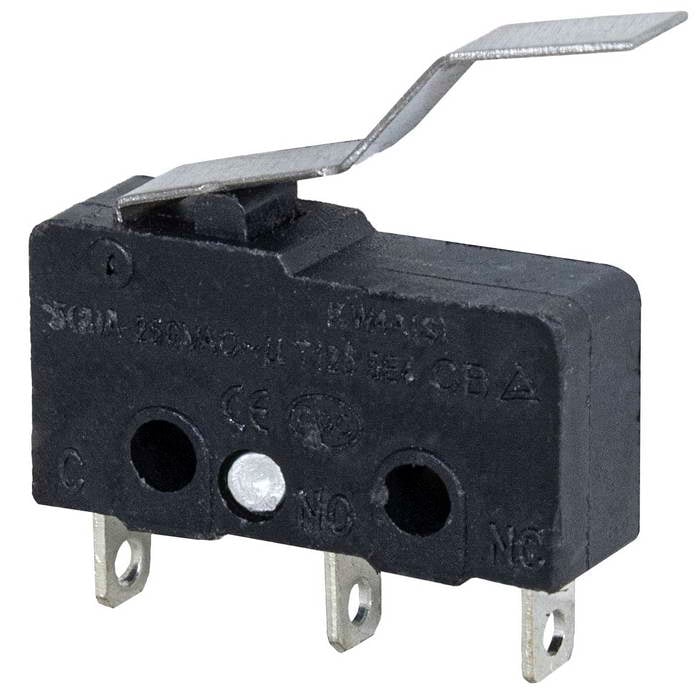

Микропереключатель с планкой RUICHI KW3-03
10.8х6.4х19.8 мм, вынос планки 14 мм, ON-(ON), SPDT 3P, 250 В, 5 А, 30 мОм, -25...+85 °C
- MPN
- KW3-03
- Бренд
- Ruichi
- Артикул RU
- 116613
Основные параметры
- Схема переключения
- ON-(ON) SPDT 3P
- Номинальный ток, А
- 5
- Номинальное напряжение, В
- AC: 250/ 125
- Тип переключателя
- Микропереключатель серии KW3 с угловой планкой
- Сопротивление изоляции, МОм, не менее
- 100 (при Uисп.dc=500 В)
- Контактное сопротивление, мОм, не более
- 30
1 990 шт в наличии14,34 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Схема переключения
- ON-(ON) SPDT 3P
- Сопротивление изоляции, МОм, не менее
- 100 (при Uисп.dc=500 В)
- Контактное сопротивление, мОм, не более
- 30
- Диэлектрическая прочность, В
- 1000 (50 Гц, 1 мин.)
- Количество циклов коммутации (электро), не менее
- 100000
- Операционная частота, не более, циклов/ мин.
- 25 (электро)
- Номинальное напряжение, В
- AC: 250/ 125
- Номинальный ток, А
- 5
Монтаж и корпус
- Глубина, мм
- 19,8
- Ширина, мм
- 6,4
- Высота, мм
- 10,8
Условия эксплуатации
- Диапазон рабочих температур, °C
- -25...+85
Упаковка и вес
- Вес брутто
- 2.47
- Транспортная упаковка: размер/кол-во
- 48*32*27/2000
Другие параметры
- Тип переключателя
- Микропереключатель серии KW3 с угловой планкой
- Вынос планки, мм
- 14

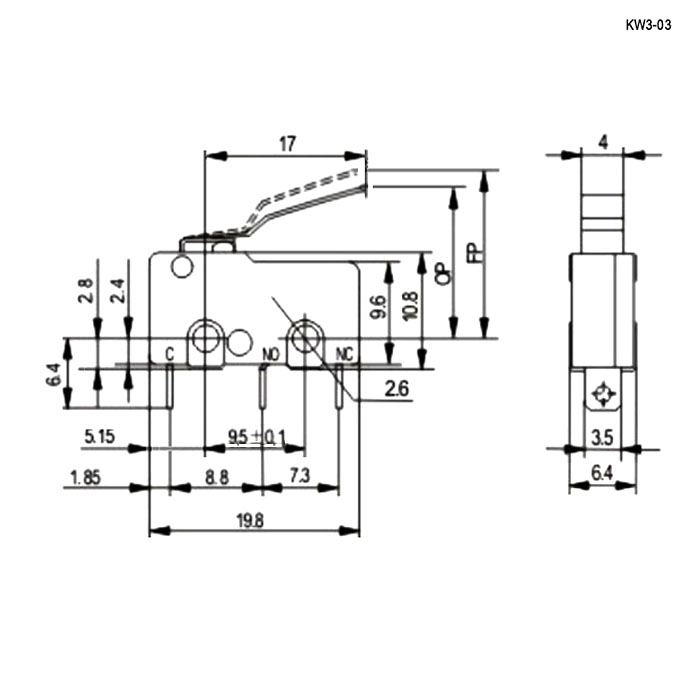

Документация и схема
Datasheet не найден в каталоге
Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.
Условия поставки
Обновлено 14.07.2026- Источник / остаток
- Каталог RU Electronics · 1 990 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 40 / 50 / 100 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet отсутствует — можно запросить
Описание
Микропереключатель с планкой RUICHI KW3-03, 10.8х6.4х19.8 мм, вынос планки 14 мм, ON-(ON), SPDT 3P, 250 В, 5 А, 30 мОм, -25...+85 °C представляет собой коммутационное устройство с механическим приводом. Он используется в качестве исполнительных устройств дистанционного управления, а также в качестве базового элемента для ряда коммутирующих изделий: кнопок, кнопочных, клавишных и других переключателей.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202640 шт280 шт
202650 шт2100 шт
2026100 шт181 800 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарKW3-03RUICHIАрт. RU 116613 14,34 ₽1 990 шт по каталогу |  24,83 ₽150 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  14,51 ₽200 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  14,13 ₽1 500 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  14,47 ₽1 300 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | ON-(ON) SPDT 3P | ON-(ON) SPDT 3PСовпадает | ON-(ON) SPDT 3PСовпадает | ON-(ON), SPDT 3PОтличается | ON-(ON), SPDT 3PОтличается |
| Контактное сопротивление, мОм, не более | 30 | 30Совпадает | 30Совпадает | 30Совпадает | 30Совпадает |
| Операционная частота, не более, циклов/ мин. | 25 (электро) | 25 (электро)Совпадает | 25 (электро)Совпадает | 25 (электро)Совпадает | 25 (электро)Совпадает |
| Сопротивление изоляции, МОм, не менее | 100 (при Uисп.dc=500 В) | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает |
| Номинальное напряжение, В | AC: 250/ 125 | AC: 250/ 125Совпадает | AC: 250/ 125Совпадает | AC: 250/ 125Совпадает | AC: 250/ 125Совпадает |
- 24,83 ₽150 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-(ON) SPDT 3PАналогON-(ON) SPDT 3PСовпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Операционная частота, не более, циклов/ мин.
- Текущий25 (электро)Аналог25 (электро)Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- ТекущийAC: 250/ 125АналогAC: 250/ 125Совпадает
- 14,51 ₽200 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-(ON) SPDT 3PАналогON-(ON) SPDT 3PСовпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Операционная частота, не более, циклов/ мин.
- Текущий25 (электро)Аналог25 (электро)Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- ТекущийAC: 250/ 125АналогAC: 250/ 125Совпадает
- 14,13 ₽1 500 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-(ON) SPDT 3PАналогON-(ON), SPDT 3PОтличается
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Операционная частота, не более, циклов/ мин.
- Текущий25 (электро)Аналог25 (электро)Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- ТекущийAC: 250/ 125АналогAC: 250/ 125Совпадает
- 14,47 ₽1 300 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-(ON) SPDT 3PАналогON-(ON), SPDT 3PОтличается
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Операционная частота, не более, циклов/ мин.
- Текущий25 (электро)Аналог25 (электро)Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- ТекущийAC: 250/ 125АналогAC: 250/ 125Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
