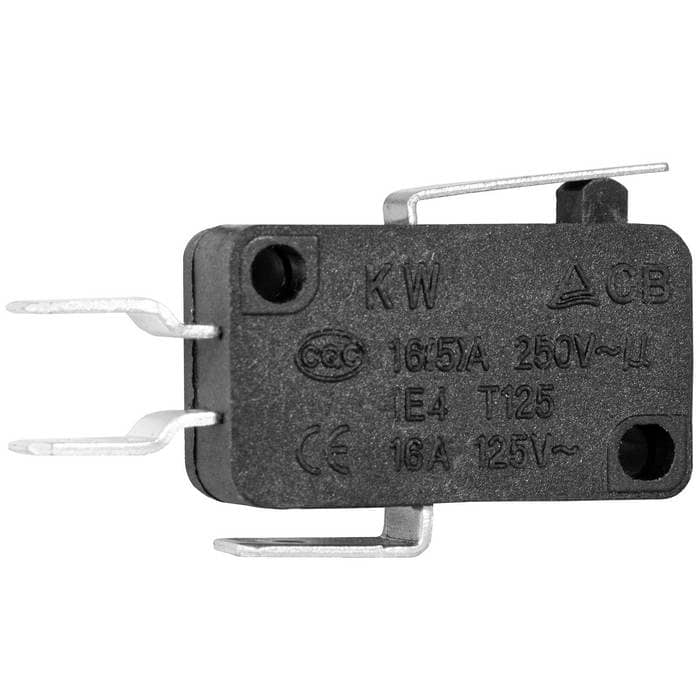

Микропереключатель с укороченной планкой RUICHI KW7-22
16х10.5х27.8 мм, ON-(ON), SPDT 3P, 250 В, 5 А, 30 мОм, -25...+85 °C
- MPN
- KW7-22
- Бренд
- Ruichi
- Артикул RU
- 116628
Основные параметры
- Схема переключения
- ON-(ON) SPDT 3P
- Номинальный ток, А
- 5
- Номинальное напряжение, В
- AC: 250/ 125
- Тип переключателя
- Микропереключатель серии KW7 с укороченной планкой
- Сопротивление изоляции, МОм, не менее
- 100 (при Uисп.dc=500 В)
- Контактное сопротивление, мОм, не более
- 30
345 шт в наличии23,06 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Схема переключения
- ON-(ON) SPDT 3P
- Сопротивление изоляции, МОм, не менее
- 100 (при Uисп.dc=500 В)
- Контактное сопротивление, мОм, не более
- 30
- Диэлектрическая прочность, В
- 1000 (50 Гц, 1 мин.)
- Количество циклов коммутации (электро), не менее
- 100000
- Операционная частота, не более, циклов/ мин.
- 25 (электро)
- Номинальное напряжение, В
- AC: 250/ 125
- Номинальный ток, А
- 5
Монтаж и корпус
- Глубина, мм
- 27,8 (корпус)
- Ширина, мм
- 10,5
- Высота, мм
- 16 (корпус)
Условия эксплуатации
- Диапазон рабочих температур, °C
- -25...+85
Упаковка и вес
- Вес брутто
- 7.77
- Транспортная упаковка: размер/кол-во
- 52*24*27/1500
Другие параметры
- Тип переключателя
- Микропереключатель серии KW7 с укороченной планкой

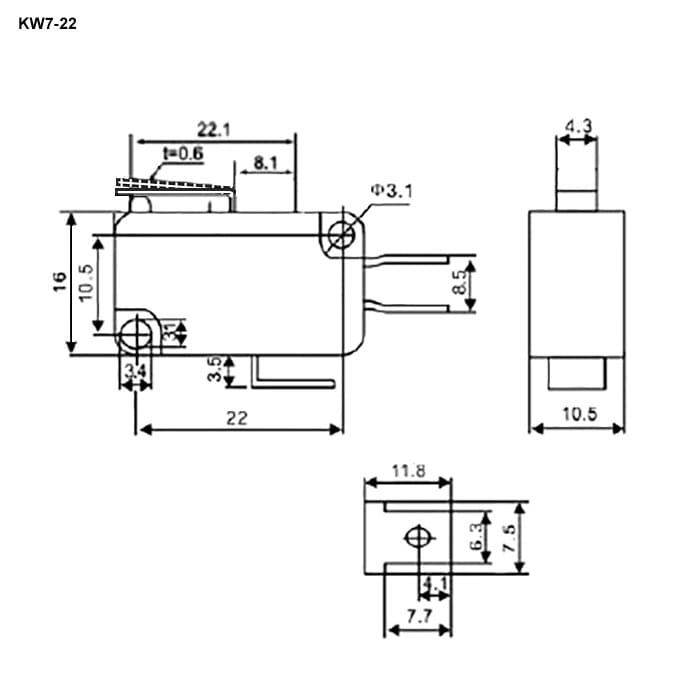

Документация и схема
Datasheet не найден в каталоге
Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.
Условия поставки
Обновлено 21.07.2026- Источник / остаток
- Каталог RU Electronics · 345 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 45 / 100 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet отсутствует — можно запросить
Описание
Микропереключатель с укороченной планкой RUICHI KW7-22, 16х10.5х27.8 мм, ON-(ON), SPDT 3P, 250 В, 5 А, 30 мОм, -25...+85 °C представляет собой коммутационное устройство с механическим приводом. Он используется в качестве исполнительных устройств дистанционного управления, а также в качестве базового элемента для ряда коммутирующих изделий: кнопок, кнопочных, клавишных и других переключателей.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202445 шт145 шт
2024100 шт3300 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарKW7-22RUICHIАрт. RU 116628 23,06 ₽345 шт по каталогу |  25,72 ₽600 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  14,51 ₽200 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  24,45 ₽300 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  20,70 ₽1 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | ON-(ON) SPDT 3P | ON-(ON) SPDT 3PСовпадает | ON-(ON) SPDT 3PСовпадает | ON-(ON) 3PОтличается | OFF-(ON) 2PОтличается |
| Контактное сопротивление, мОм, не более | 30 | 30Совпадает | 30Совпадает | 30Совпадает | 30Совпадает |
| Операционная частота, не более, циклов/ мин. | 25 (электро) | 25 (электро)Совпадает | 25 (электро)Совпадает | 25 (электро)Совпадает | 25 (электро)Совпадает |
| Сопротивление изоляции, МОм, не менее | 100 (при Uисп.dc=500 В) | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает |
| Номинальное напряжение, В | AC: 250/ 125 | AC: 250/ 125Совпадает | AC: 250/ 125Совпадает | AC: 250/ 125Совпадает | AC: 250/ 125Совпадает |
- 25,72 ₽600 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-(ON) SPDT 3PАналогON-(ON) SPDT 3PСовпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Операционная частота, не более, циклов/ мин.
- Текущий25 (электро)Аналог25 (электро)Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- ТекущийAC: 250/ 125АналогAC: 250/ 125Совпадает
- 14,51 ₽200 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-(ON) SPDT 3PАналогON-(ON) SPDT 3PСовпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Операционная частота, не более, циклов/ мин.
- Текущий25 (электро)Аналог25 (электро)Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- ТекущийAC: 250/ 125АналогAC: 250/ 125Совпадает
- 24,45 ₽300 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-(ON) SPDT 3PАналогON-(ON) 3PОтличается
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Операционная частота, не более, циклов/ мин.
- Текущий25 (электро)Аналог25 (электро)Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- ТекущийAC: 250/ 125АналогAC: 250/ 125Совпадает
- 20,70 ₽1 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-(ON) SPDT 3PАналогOFF-(ON) 2PОтличается
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Операционная частота, не более, циклов/ мин.
- Текущий25 (электро)Аналог25 (электро)Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- ТекущийAC: 250/ 125АналогAC: 250/ 125Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
