Концевые выключатели (микропереключатели)

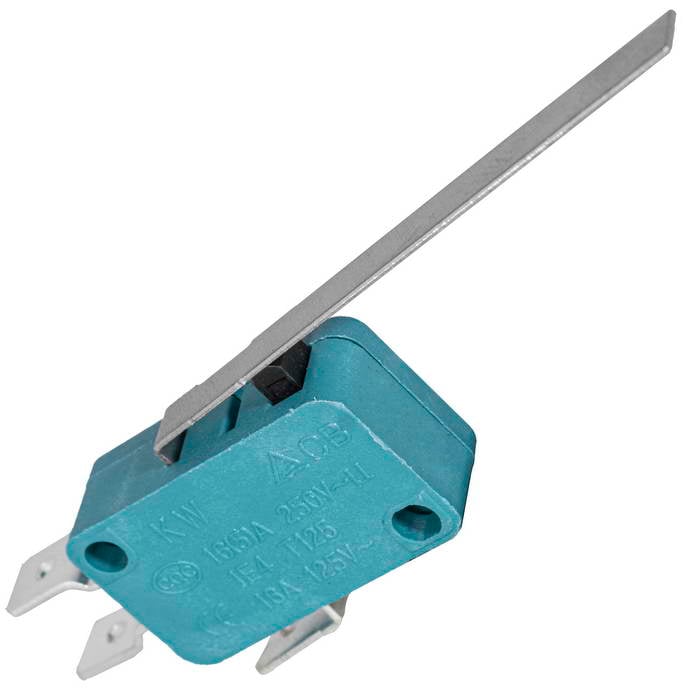

Микропереключатель с прямой планкой RUICHI KW3-02-04, 15.9х10.3х22.2 мм, вынос планки 59.4 мм, ON-(ON), SPDT 3P, 250 В, 5 А, 30 мОм, -25...+85 °C
Микропереключатель с прямой планкой RUICHI KW3-02-04, 15.9х10.3х22.2 мм, вынос планки 59.4 мм, ON-(ON), SPDT 3P, 250 В, 5 А, 30 мОм, -25...+85 °C
- MPN
- KW3-02-04
- Бренд
- Ruichi
- Артикул RU
- 116629
- Каталог обновлён
- 30.07.2026
- Источник / остаток
- Каталог RU Electronics · 2 000 шт ожидается
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 100 шт в упаковке
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet отсутствует — можно запросить
Под заказ26,27 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

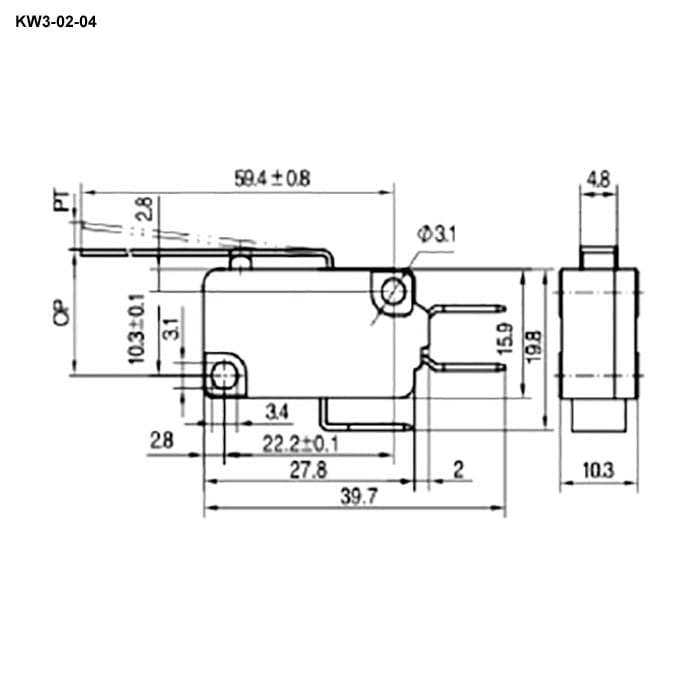

Документация и схема
Datasheet не найден в каталоге
Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.
Характеристики
- Тип переключателя
- Микропереключатель серии KW3
- Схема переключения
- ON-(ON), SPDT 3P
- Сопротивление изоляции, МОм, не менее
- 100 (при Uисп.dc=500 В)
- Контактное сопротивление, мОм, не более
- 30
- Диэлектрическая прочность, В
- 1000 (50 Гц, 1 мин.)
- Количество циклов коммутации (электро), не менее
- 100000
- Операционная частота, не более, циклов/ мин.
- 25 (электро)
- Вынос планки, мм
- 59,4
- Вес брутто
- 8.50
- Транспортная упаковка: размер/кол-во
- 52*24*27/2000
- Диапазон рабочих температур, °C
- -25...+85
- Номинальное напряжение, В
- AC: 250/ 125
- Номинальный ток, А
- 5
- Глубина, мм
- 22,2 (корпус); 39,7 (полная)
- Ширина, мм
- 10,3
- Высота, мм
- 15,9 (корпус)
Описание
Микропереключатель с прямой планкой RUICHI KW3-02-04, 15.9х10.3х22.2 мм, вынос планки 59.4 мм, ON-(ON), SPDT 3P, 250 В, 5 А, 30 мОм, -25...+85 °C представляет собой коммутационное устройство с механическим приводом. Он используется в качестве исполнительных устройств дистанционного управления, а также в качестве базового элемента для ряда коммутирующих изделий: кнопок, кнопочных, клавишных и других переключателей.
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарKW3-02-04RUICHIАрт. RU 116629 26,27 ₽Под заказ |  14,47 ₽1 300 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  14,13 ₽1 500 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  24,83 ₽175 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  48,06 ₽280 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | ON-(ON), SPDT 3P | ON-(ON), SPDT 3PСовпадает | ON-(ON), SPDT 3PСовпадает | ON-(ON) SPDT 3PОтличается | ON- (ON) SPDT 3PОтличается |
| Контактное сопротивление, мОм, не более | 30 | 30Совпадает | 30Совпадает | 30Совпадает | 30Совпадает |
| Операционная частота, не более, циклов/ мин. | 25 (электро) | 25 (электро)Совпадает | 25 (электро)Совпадает | 25 (электро)Совпадает | 25 (электро)Совпадает |
| Сопротивление изоляции, МОм, не менее | 100 (при Uисп.dc=500 В) | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает |
| Номинальное напряжение, В | AC: 250/ 125 | AC: 250/ 125Совпадает | AC: 250/ 125Совпадает | AC: 250/ 125Совпадает | AC: 250/ 125Совпадает |
- 14,47 ₽1 300 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-(ON), SPDT 3PАналогON-(ON), SPDT 3PСовпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Операционная частота, не более, циклов/ мин.
- Текущий25 (электро)Аналог25 (электро)Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- ТекущийAC: 250/ 125АналогAC: 250/ 125Совпадает
- 14,13 ₽1 500 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-(ON), SPDT 3PАналогON-(ON), SPDT 3PСовпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Операционная частота, не более, циклов/ мин.
- Текущий25 (электро)Аналог25 (электро)Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- ТекущийAC: 250/ 125АналогAC: 250/ 125Совпадает
- 24,83 ₽175 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-(ON), SPDT 3PАналогON-(ON) SPDT 3PОтличается
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Операционная частота, не более, циклов/ мин.
- Текущий25 (электро)Аналог25 (электро)Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- ТекущийAC: 250/ 125АналогAC: 250/ 125Совпадает
- 48,06 ₽280 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-(ON), SPDT 3PАналогON- (ON) SPDT 3PОтличается
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Операционная частота, не более, циклов/ мин.
- Текущий25 (электро)Аналог25 (электро)Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- ТекущийAC: 250/ 125АналогAC: 250/ 125Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
