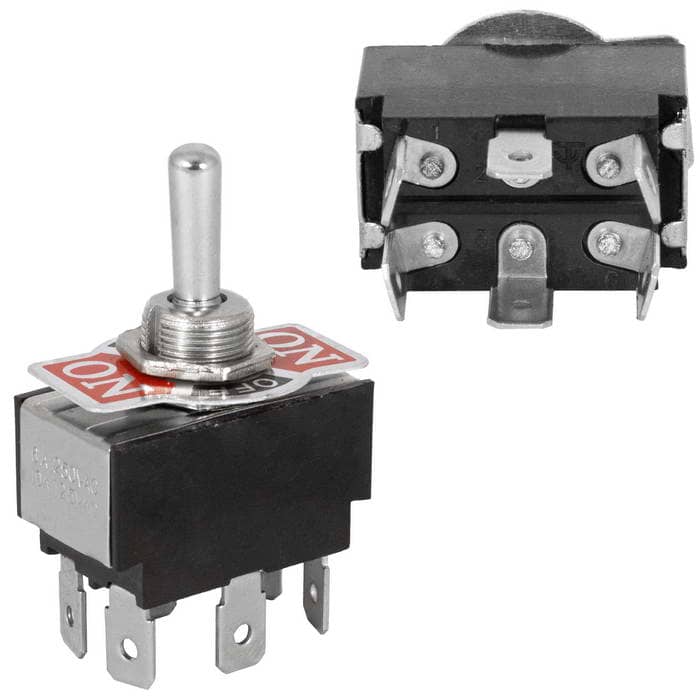

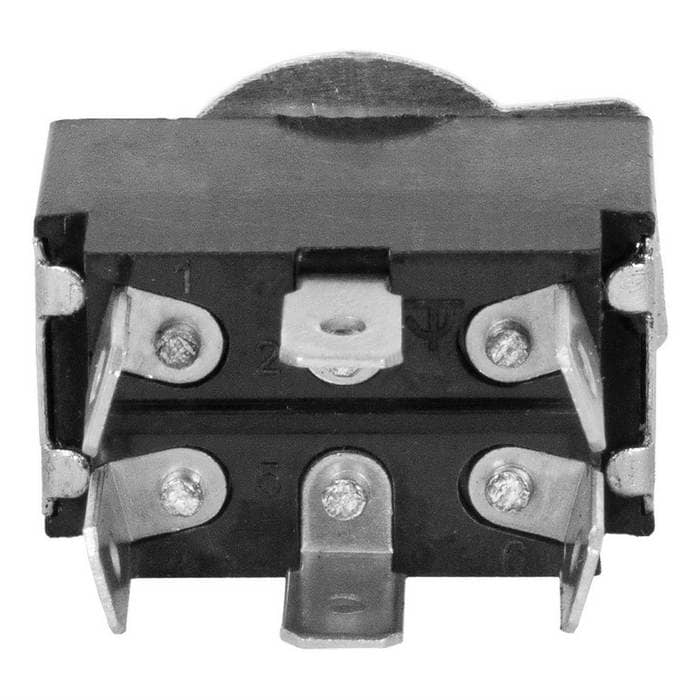

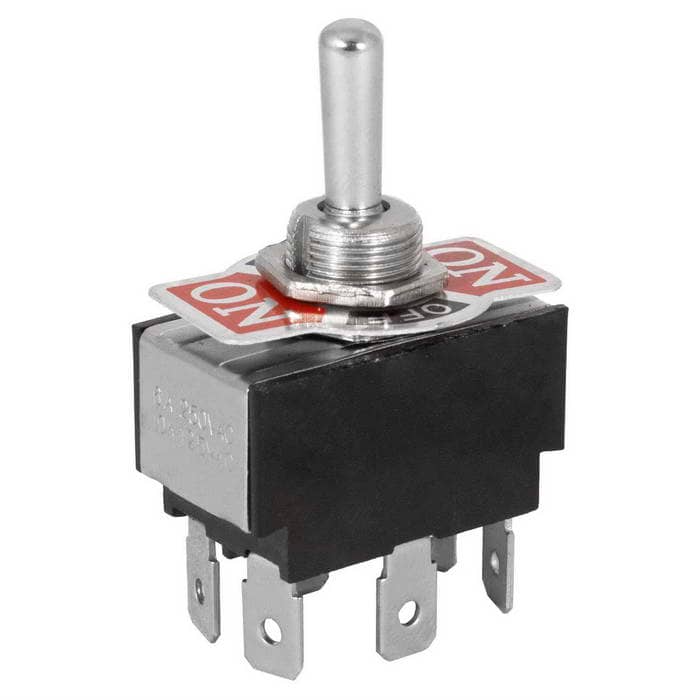

Тумблер трехпозиционный двухполюсный без фиксации RUICHI KN3(B)-223P

(ON)-OFF-(ON), 6 контактов

MPN: KN3(B)-223P (on)-off-(on)
Бренд: Ruichi
Артикул RU: 116326

Основные параметры

Схема переключения: (ON)-OFF-(ON), DPDT C/O
Номинальный ток, А: 6 (10)
Номинальное напряжение, В: 250 (125)
Тип переключателя: Тумблер двухполюсный серии KN3(B)
Тип клемм: ножевые
Количество циклов коммутации (электро), не менее: 10000

Все характеристики

Документация

150 шт в наличии106,47 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

17 параметров из источника

Электрические параметры

Схема переключения: (ON)-OFF-(ON), DPDT C/O
Количество циклов коммутации (электро), не менее: 10000
Сопротивление изоляции, МОм, не менее: 1000 (при Uисп.dc=500 В)
Контактное сопротивление, мОм, не более: 50
Диэлектрическая прочность, В: 1500 (50 Гц, 1 мин.)
Номинальное напряжение, В: 250 (125)
Номинальный ток, А: 6 (10)

Монтаж и корпус

Диаметр установочного отверстия, мм: 12,2
Кол-во контактов в группе/ групп (всего контактов): 3/ 2 (6P)
Глубина, мм: 53,5
Ширина, мм: 19,5
Высота, мм: 33,5

Условия эксплуатации

Диапазон рабочих температур, °C: -25...+85

Упаковка и вес

Вес брутто: 25.40
Транспортная упаковка: размер/кол-во: 35*30*26/500

Другие параметры

Тип переключателя: Тумблер двухполюсный серии KN3(B)
Тип клемм: ножевые

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу

PDF · Datasheet

Datasheet KN3(B)-223P (on)-off-(on)

Технические параметры, размеры и рекомендации производителя

Скачать

IMAGE · Схема

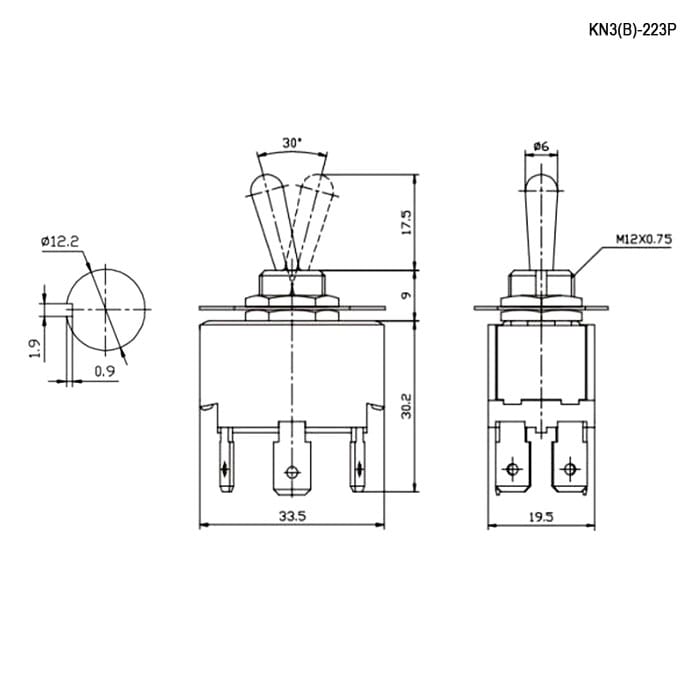

Схема KN3(B)-223P (on)-off-(on)

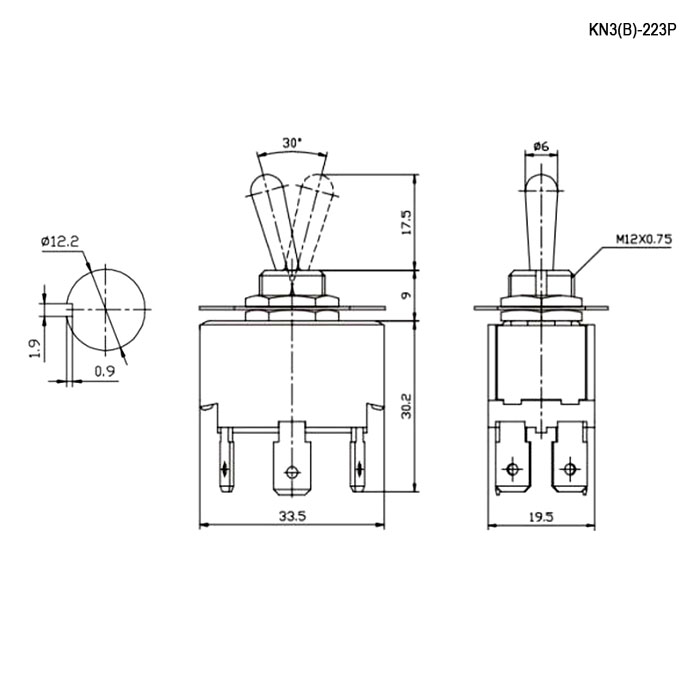

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 26.08.2026

Источник / остаток: Каталог RU Electronics · 150 шт по данным каталога
Lead time: Со склада после подтверждения
MOQ: Уточняется при подтверждении
Кратность заказа: Не задана в источнике
Фасовка: 25 шт в упаковке
Date code / партия: Год / маркировка: 2026
Документация: Datasheet: 1

Описание

Тумблер трехпозиционный двухполюсный без фиксации RUICHI KN3(B)-223P, (ON)-OFF-(ON), 6 контактов - это малогабаритный переключатель на два либо три положения с рычажно-пружинным приводом. Применяется главным образом для коммутации цепей управления.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом

Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц

202625 шт6150 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории

Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев	Текущий товарKN3(B)-223P (on)-off-(on)RUICHIАрт. RU 116326 106,47 ₽150 шт по каталогу	Параметрический вариантRUICHIKN3(B)-223 (on)-off-(on)Арт. RU 108211 112,61 ₽400 шт по каталогу Совпадает 4 из 5 сравнимых параметров	Параметрический вариантRUICHIKN3(B)-223(A) (on)-off-(on)Арт. RU 56966 176,60 ₽465 шт по каталогу Совпадает 4 из 5 сравнимых параметров	Параметрический вариантRUICHIKN3(B)-103(A) on-off-onАрт. RU 56959 84,99 ₽803 шт по каталогу Совпадает 4 из 5 сравнимых параметров	Параметрический вариантRUICHIKN3(B)-223P(A)(on)-off-(on)Арт. RU 56971 130,82 ₽1 000 шт ожидается по каталогу Совпадает 4 из 5 сравнимых параметров
Схема переключения	(ON)-OFF-(ON), DPDT C/O	(ON)-OFF-(ON), DPDT C/OСовпадает	(ON)-OFF-(ON), DPDT C/OСовпадает	ON-OFF-ON, SPDTОтличается	(ON)-OFF-(ON), DPDT C/OСовпадает
Контактное сопротивление, мОм, не более	50	50Совпадает	50Совпадает	50Совпадает	50Совпадает
Сопротивление изоляции, МОм, не менее	1000 (при Uисп.dc=500 В)	1000 (при Uисп.dc=500 В)Совпадает	1000 (при Uисп.dc=500 В)Совпадает	1000 (при Uисп.dc=500 В)Совпадает	1000 (при Uисп.dc=500 В)Совпадает
Номинальное напряжение, В	250 (125)	250 (125)Совпадает	250 (125)Совпадает	250 (125)Совпадает	250 (125)Совпадает
Номинальный ток, А	6 (10)	3 (5), Imax=6Отличается	10 (15)Отличается	6 (10)Совпадает	10 (15)Отличается

Параметрический вариантRUICHIKN3(B)-223 (on)-off-(on)Арт. RU 108211
112,61 ₽400 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
Схема переключения
Текущий(ON)-OFF-(ON), DPDT C/OАналог(ON)-OFF-(ON), DPDT C/OСовпадает
Контактное сопротивление, мОм, не более
Текущий50Аналог50Совпадает
Сопротивление изоляции, МОм, не менее
Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
Номинальное напряжение, В
Текущий250 (125)Аналог250 (125)Совпадает
Номинальный ток, А
Текущий6 (10)Аналог3 (5), Imax=6Отличается
Открыть товар
Параметрический вариантRUICHIKN3(B)-223(A) (on)-off-(on)Арт. RU 56966
176,60 ₽465 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
Схема переключения
Текущий(ON)-OFF-(ON), DPDT C/OАналог(ON)-OFF-(ON), DPDT C/OСовпадает
Контактное сопротивление, мОм, не более
Текущий50Аналог50Совпадает
Сопротивление изоляции, МОм, не менее
Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
Номинальное напряжение, В
Текущий250 (125)Аналог250 (125)Совпадает
Номинальный ток, А
Текущий6 (10)Аналог10 (15)Отличается
Открыть товар
Параметрический вариантRUICHIKN3(B)-103(A) on-off-onАрт. RU 56959
84,99 ₽803 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
Схема переключения
Текущий(ON)-OFF-(ON), DPDT C/OАналогON-OFF-ON, SPDTОтличается
Контактное сопротивление, мОм, не более
Текущий50Аналог50Совпадает
Сопротивление изоляции, МОм, не менее
Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
Номинальное напряжение, В
Текущий250 (125)Аналог250 (125)Совпадает
Номинальный ток, А
Текущий6 (10)Аналог6 (10)Совпадает
Открыть товар
Параметрический вариантRUICHIKN3(B)-223P(A)(on)-off-(on)Арт. RU 56971
130,82 ₽1 000 шт ожидается по каталогу
Совпадает 4 из 5 сравнимых параметров
Схема переключения
Текущий(ON)-OFF-(ON), DPDT C/OАналог(ON)-OFF-(ON), DPDT C/OСовпадает
Контактное сопротивление, мОм, не более
Текущий50Аналог50Совпадает
Сопротивление изоляции, МОм, не менее
Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
Номинальное напряжение, В
Текущий250 (125)Аналог250 (125)Совпадает
Номинальный ток, А
Текущий6 (10)Аналог10 (15)Отличается
Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
