Datasheet KN3(B)-223P(A)(on)-off-(on)
Технические параметры, размеры и рекомендации производителя
Тумблеры

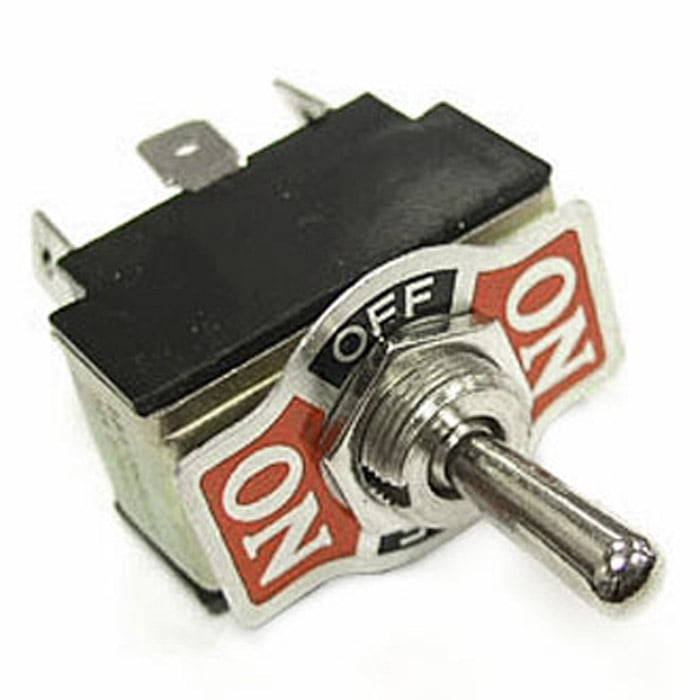

Тумблер трехпозиционный двухполюсный без фиксации RUICHI KN3(B)-223P(A), 56.7х19.5х33.5 мм, (ON)-OFF-(ON), DPDT C/O, 10 А, 250 В, 50 мОм, 6 контактов, под пайку
Тумблер трехпозиционный двухполюсный без фиксации RUICHI KN3(B)-223P(A), 56.7х19.5х33.5 мм, (ON)-OFF-(ON), DPDT C/O, 10 А, 250 В, 50 мОм, 6 контактов, под пайку
- MPN
- KN3(B)-223P(A)(on)-off-(on)
- Бренд
- Ruichi
- Артикул RU
- 56971
- Каталог обновлён
- 30.07.2026
- Источник / остаток
- Каталог RU Electronics · 1 000 шт ожидается
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 25 шт в упаковке
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 1
Под заказ130,82 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

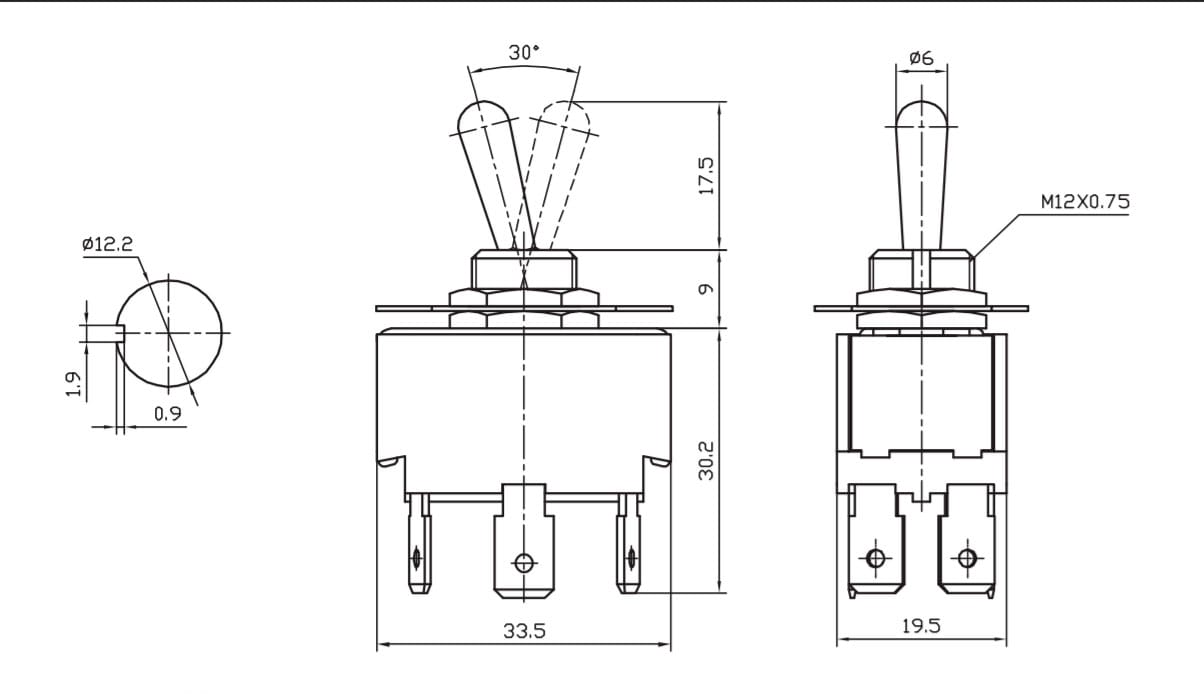

Документация и схема
Характеристики
- Вес брутто
- 33.60
- Транспортная упаковка: размер/кол-во
- 42*25*23.5/500
- Схема переключения
- (ON)-OFF-(ON), DPDT C/O
- Тип клемм
- ножевые
- Количество циклов коммутации (электро), не менее
- 10000
- Диаметр установочного отверстия, мм
- 12,2
- Сопротивление изоляции, МОм, не менее
- 1000 (при Uисп.dc=500 В)
- Контактное сопротивление, мОм, не более
- 50
- Диэлектрическая прочность, В
- 1500 (50 Гц, 1 мин.)
- Кол-во контактов в группе/ групп (всего контактов)
- 3/ 2 (6P)
- Диапазон рабочих температур, °C
- -25...+70
- Номинальное напряжение, В
- 250 (125)
- Номинальный ток, А
- 10 (15)
- Глубина, мм
- 56,7
- Ширина, мм
- 19,5
- Высота, мм
- 33,5
Описание
Тумблер трехпозиционный двухполюсный без фиксации RUICHI KN3(B)-223P(A), 56.7х19.5х33.5 мм, (ON)-OFF-(ON), DPDT C/O, 10 А, 250 В, 50 мОм, 6 контактов, под пайку - это малогабаритный переключатель на два либо три положения с рычажно-пружинным приводом. Применяется главным образом для коммутации цепей управления.
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарKN3(B)-223P(A)(on)-off-(on)RUICHIАрт. RU 56971 130,82 ₽Под заказ |  171,54 ₽500 шт ожидается по каталогу Указан в источнике как аналог; совместимость требует проверки |  112,61 ₽675 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  106,47 ₽300 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  119,99 ₽1 425 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | (ON)-OFF-(ON), DPDT C/O | (ON)-OFF-(ON), DPDT C/OСовпадает | (ON)-OFF-(ON), DPDT C/OСовпадает | (ON)-OFF-(ON), DPDT C/OСовпадает | ON-ON, DPDTОтличается |
| Контактное сопротивление, мОм, не более | 50 | 50Совпадает | 50Совпадает | 50Совпадает | 50Совпадает |
| Сопротивление изоляции, МОм, не менее | 1000 (при Uисп.dc=500 В) | 1000 (при Uисп.dc=500 В)Совпадает | 1000 (при Uисп.dc=500 В)Совпадает | 1000 (при Uисп.dc=500 В)Совпадает | 1000 (при Uисп.dc=500 В)Совпадает |
| Номинальное напряжение, В | 250 (125) | 250 (125)Совпадает | 250 (125)Совпадает | 250 (125)Совпадает | 250 (125)Совпадает |
| Номинальный ток, А | 10 (15) | 10 (15)Совпадает | 3 (5), Imax=6Отличается | 6 (10)Отличается | 10 (15)Совпадает |
- 171,54 ₽500 шт ожидается по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Схема переключения
- Текущий(ON)-OFF-(ON), DPDT C/OАналог(ON)-OFF-(ON), DPDT C/OСовпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий250 (125)Аналог250 (125)Совпадает
- Номинальный ток, А
- Текущий10 (15)Аналог10 (15)Совпадает
- 112,61 ₽675 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Схема переключения
- Текущий(ON)-OFF-(ON), DPDT C/OАналог(ON)-OFF-(ON), DPDT C/OСовпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий250 (125)Аналог250 (125)Совпадает
- Номинальный ток, А
- Текущий10 (15)Аналог3 (5), Imax=6Отличается
- 106,47 ₽300 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- Текущий(ON)-OFF-(ON), DPDT C/OАналог(ON)-OFF-(ON), DPDT C/OСовпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий250 (125)Аналог250 (125)Совпадает
- Номинальный ток, А
- Текущий10 (15)Аналог6 (10)Отличается
- 119,99 ₽1 425 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- Текущий(ON)-OFF-(ON), DPDT C/OАналогON-ON, DPDTОтличается
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий250 (125)Аналог250 (125)Совпадает
- Номинальный ток, А
- Текущий10 (15)Аналог10 (15)Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
