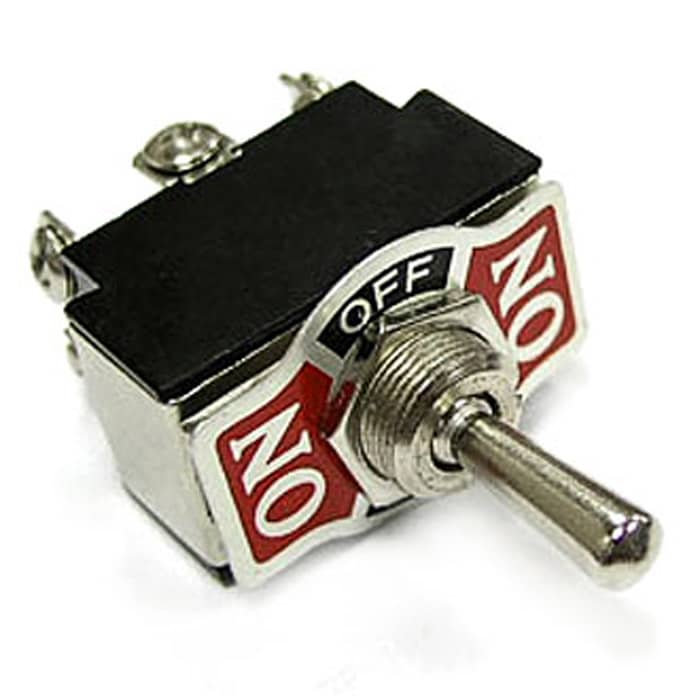

Тумблер трехпозиционный двухполюсный без фиксации RUICHI KN3(B)-223(A)

53.5х19.5х33.5 мм, (ON)-OFF-(ON), DPDT C/O, 10 А, 250 В, 50 мОм, 6 контактов, под винт

MPN
KN3(B)-223(A) (on)-off-(on)
Бренд
Ruichi
Артикул RU
56966

Основные параметры

Схема переключения
(ON)-OFF-(ON), DPDT C/O
Номинальный ток, А
10 (15)
Номинальное напряжение, В
250 (125)
Тип клемм
под винт
Количество циклов коммутации (электро), не менее
10000
Диаметр установочного отверстия, мм
12,2
Все характеристики
Документация
465 шт в наличии176,60 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

16 параметров из источника

Электрические параметры

Схема переключения
(ON)-OFF-(ON), DPDT C/O
Количество циклов коммутации (электро), не менее
10000
Сопротивление изоляции, МОм, не менее
1000 (при Uисп.dc=500 В)
Контактное сопротивление, мОм, не более
50
Диэлектрическая прочность, В
1500 (50 Гц, 1 мин.)
Номинальное напряжение, В
250 (125)
Номинальный ток, А
10 (15)

Монтаж и корпус

Диаметр установочного отверстия, мм
12,2
Кол-во контактов в группе/ групп (всего контактов)
3/ 2 (6S)
Глубина, мм
53,5
Ширина, мм
19,5
Высота, мм
33,5

Условия эксплуатации

Диапазон рабочих температур, °C
-25...+70

Упаковка и вес

Вес брутто
34.20
Транспортная упаковка: размер/кол-во
36*30*25/500

Другие параметры

Тип клемм
под винт

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet KN3(B)-223(A) (on)-off-(on)

Технические параметры, размеры и рекомендации производителя

Скачать

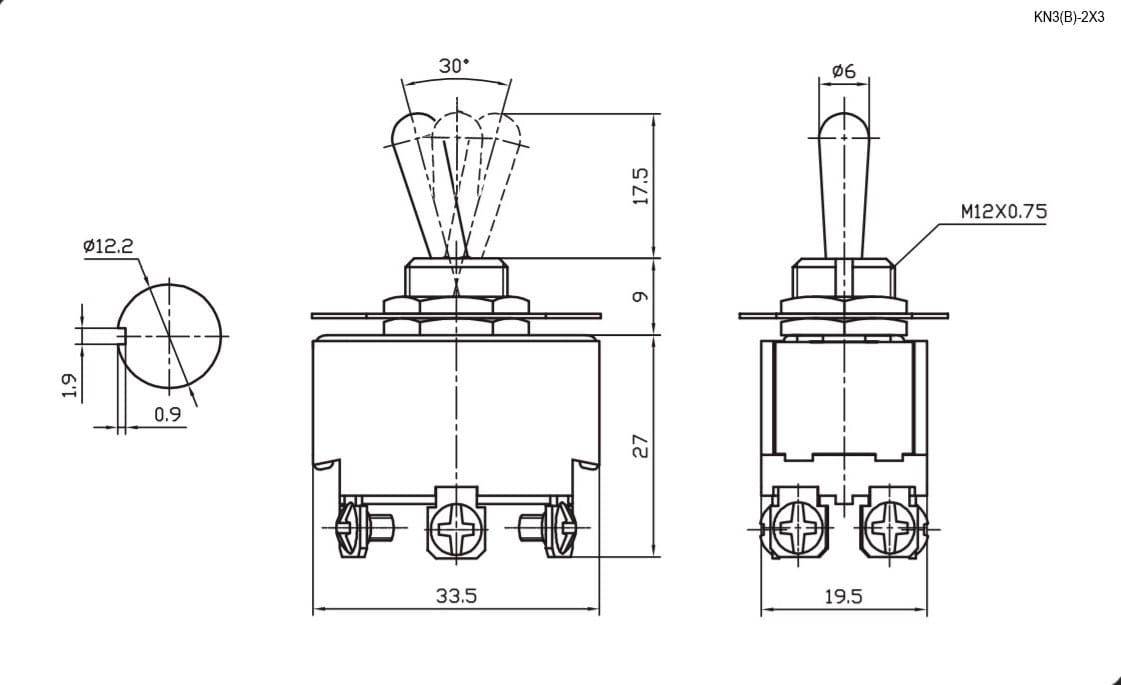

Миниатюра: Схема KN3(B)-223(A) (on)-off-(on)
IMAGE · Схема

Схема KN3(B)-223(A) (on)-off-(on)

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 19.08.2026
Источник / остаток
Каталог RU Electronics · 465 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
5 / 25 шт в упаковке
Date code / партия
Год / маркировка: 2026
Документация
Datasheet: 1

Описание

Тумблер трехпозиционный двухполюсный без фиксации RUICHI KN3(B)-223(A), 53.5х19.5х33.5 мм, (ON)-OFF-(ON), DPDT C/O, 10 А, 250 В, 50 мОм, 6 контактов, под винт - это малогабаритный переключатель на два либо три положения с рычажно-пружинным приводом. Применяется главным образом для коммутации цепей управления.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20265 шт315 шт
202625 шт18450 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарKN3(B)-223(A) (on)-off-(on)RUICHIАрт. RU 56966
176,60 ₽465 шт по каталогу
Аналог из источникаRUICHIKN3(B)-223P(A)(on)-off-(on)Арт. RU 56971
130,82 ₽1 000 шт ожидается по каталогу

Указан в источнике как аналог; совместимость требует проверки

Аналог из источникаRUICHIKN3(B)-223 (on)-off-(on)Арт. RU 108211
112,61 ₽400 шт по каталогу

Указан в источнике как аналог; совместимость требует проверки

Параметрический вариантRUICHIKN3(B)-223P (on)-off-(on)Арт. RU 116326
106,47 ₽150 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIKN3(B)-202(A) on-onАрт. RU 56963
119,99 ₽1 440 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Схема переключения(ON)-OFF-(ON), DPDT C/O(ON)-OFF-(ON), DPDT C/OСовпадает(ON)-OFF-(ON), DPDT C/OСовпадает(ON)-OFF-(ON), DPDT C/OСовпадаетON-ON, DPDTОтличается
Контактное сопротивление, мОм, не более5050Совпадает50Совпадает50Совпадает50Совпадает
Сопротивление изоляции, МОм, не менее1000 (при Uисп.dc=500 В)1000 (при Uисп.dc=500 В)Совпадает1000 (при Uисп.dc=500 В)Совпадает1000 (при Uисп.dc=500 В)Совпадает1000 (при Uисп.dc=500 В)Совпадает
Номинальное напряжение, В250 (125)250 (125)Совпадает250 (125)Совпадает250 (125)Совпадает250 (125)Совпадает
Номинальный ток, А10 (15)10 (15)Совпадает3 (5), Imax=6Отличается6 (10)Отличается10 (15)Совпадает
  • Аналог из источникаRUICHIKN3(B)-223P(A)(on)-off-(on)Арт. RU 56971
    130,82 ₽1 000 шт ожидается по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Схема переключения
    Текущий(ON)-OFF-(ON), DPDT C/OАналог(ON)-OFF-(ON), DPDT C/OСовпадает
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
    Номинальное напряжение, В
    Текущий250 (125)Аналог250 (125)Совпадает
    Номинальный ток, А
    Текущий10 (15)Аналог10 (15)Совпадает
    Открыть товар
  • Аналог из источникаRUICHIKN3(B)-223 (on)-off-(on)Арт. RU 108211
    112,61 ₽400 шт по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Схема переключения
    Текущий(ON)-OFF-(ON), DPDT C/OАналог(ON)-OFF-(ON), DPDT C/OСовпадает
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
    Номинальное напряжение, В
    Текущий250 (125)Аналог250 (125)Совпадает
    Номинальный ток, А
    Текущий10 (15)Аналог3 (5), Imax=6Отличается
    Открыть товар
  • Параметрический вариантRUICHIKN3(B)-223P (on)-off-(on)Арт. RU 116326
    106,47 ₽150 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема переключения
    Текущий(ON)-OFF-(ON), DPDT C/OАналог(ON)-OFF-(ON), DPDT C/OСовпадает
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
    Номинальное напряжение, В
    Текущий250 (125)Аналог250 (125)Совпадает
    Номинальный ток, А
    Текущий10 (15)Аналог6 (10)Отличается
    Открыть товар
  • Параметрический вариантRUICHIKN3(B)-202(A) on-onАрт. RU 56963
    119,99 ₽1 440 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема переключения
    Текущий(ON)-OFF-(ON), DPDT C/OАналогON-ON, DPDTОтличается
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
    Номинальное напряжение, В
    Текущий250 (125)Аналог250 (125)Совпадает
    Номинальный ток, А
    Текущий10 (15)Аналог10 (15)Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
