Datasheet KN3(B)-103(A) on-off-on
Технические параметры, размеры и рекомендации производителя

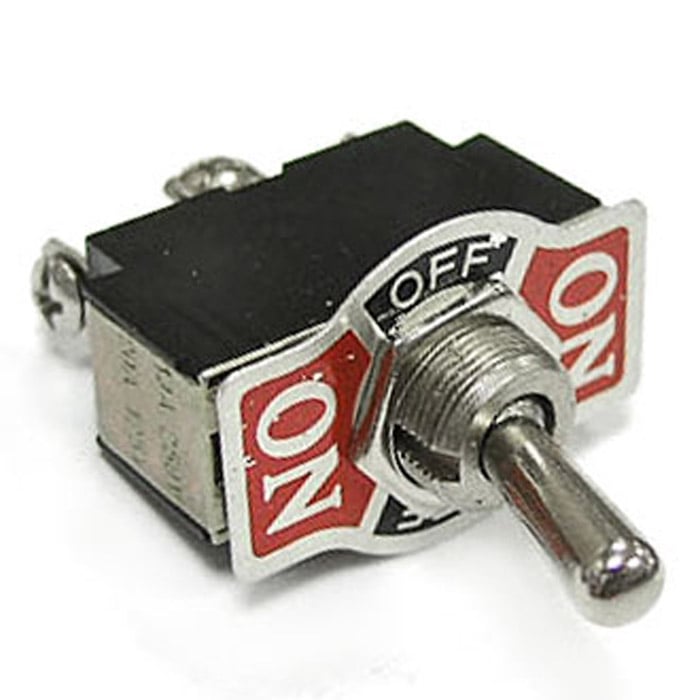

Тумблер трехпозиционный однополюсный RUICHI KN3(B)-103(A)
53.5х19.5х33.5 мм, ON-OFF-ON, SPDT C/O, 6 А, 250 В, 50 мОм, 3 контакта, под винт
- MPN
- KN3(B)-103(A) on-off-on
- Бренд
- Ruichi
- Артикул RU
- 56959
Основные параметры
- Схема переключения
- ON-OFF-ON, SPDT
- Номинальный ток, А
- 6 (10)
- Номинальное напряжение, В
- 250 (125)
- Тип клемм
- под винт
- Количество циклов коммутации (электро), не менее
- 10000
- Диаметр установочного отверстия, мм
- 12,2
803 шт в наличии84,99 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Схема переключения
- ON-OFF-ON, SPDT
- Количество циклов коммутации (электро), не менее
- 10000
- Сопротивление изоляции, МОм, не менее
- 1000 (при Uисп.dc=500 В)
- Контактное сопротивление, мОм, не более
- 50
- Диэлектрическая прочность, В
- 1500 (50 Гц, 1 мин.)
- Номинальное напряжение, В
- 250 (125)
- Номинальный ток, А
- 6 (10)
Монтаж и корпус
- Диаметр установочного отверстия, мм
- 12,2
- Кол-во контактов в группе/ групп (всего контактов)
- 3/ 1 (3S)
- Глубина, мм
- 53,5
- Ширина, мм
- 13
- Высота, мм
- 33,5
Условия эксплуатации
- Диапазон рабочих температур, °C
- -25...+85
Упаковка и вес
- Вес брутто
- 26.60
- Транспортная упаковка: размер/кол-во
- 36*22*30.5/500
Другие параметры
- Тип клемм
- под винт

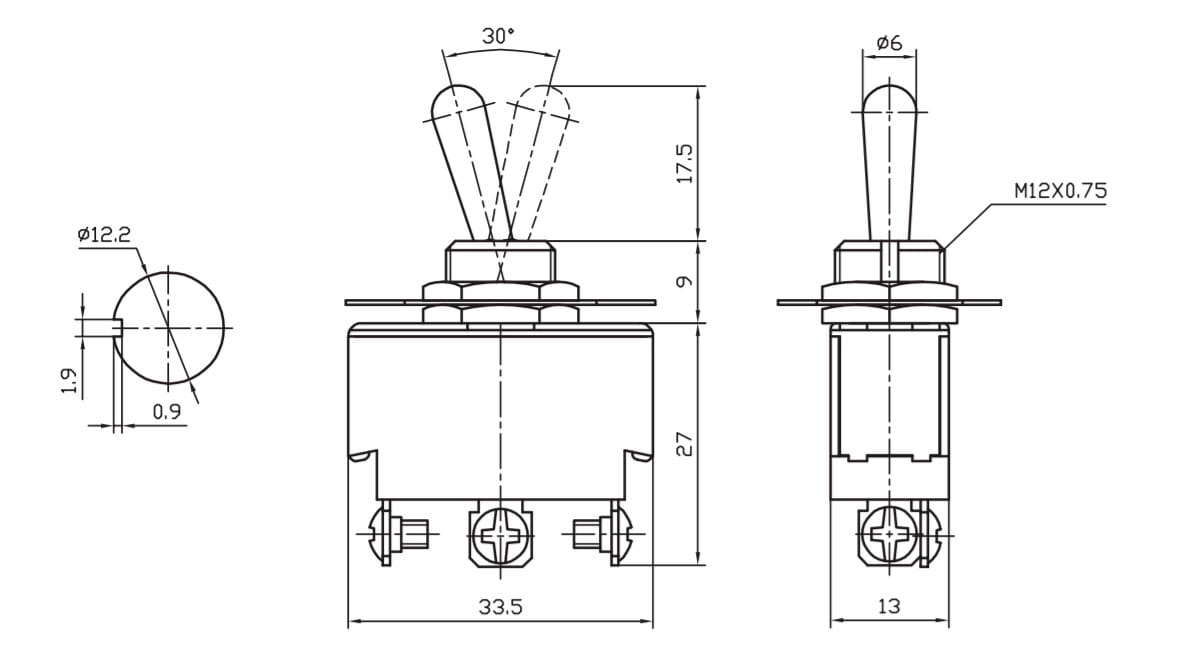

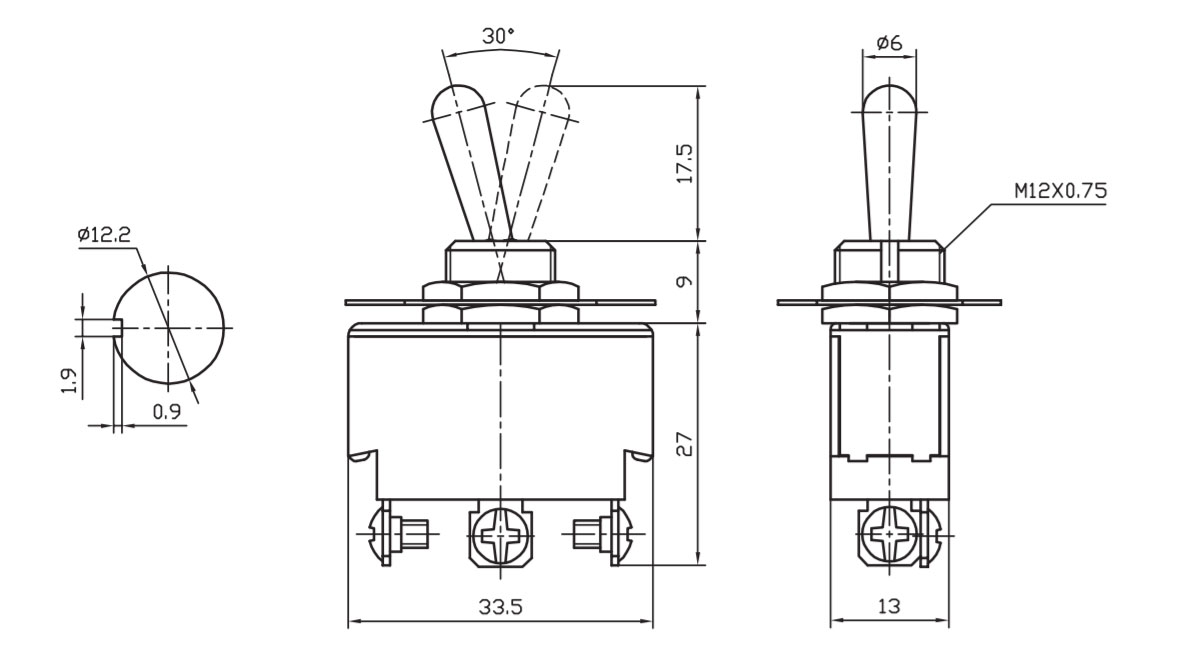

Документация и схема
Условия поставки
Обновлено 04.09.2026- Источник / остаток
- Каталог RU Electronics · 803 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 25 шт в упаковке
- Date code / партия
- Год / маркировка: 2016 / 2025
- Документация
- Datasheet: 1
Описание
Тумблер трехпозиционный однополюсный RUICHI KN3(B)-103(A), 53.5х19.5х33.5 мм, ON-OFF-ON, SPDT C/O, 6 А, 250 В, 50 мОм, 3 контакта, под винт - это малогабаритный переключатель на два либо три положения с рычажно-пружинным приводом. Применяется главным образом для коммутации цепей управления.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
201625 шт4100 шт
202525 шт28700 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарKN3(B)-103(A) on-off-onRUICHIАрт. RU 56959 84,99 ₽803 шт по каталогу |  55,64 ₽275 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  106,47 ₽150 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  81,62 ₽1 250 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  70,24 ₽425 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | ON-OFF-ON, SPDT | ON - OFF - ON, SPDTОтличается | (ON)-OFF-(ON), DPDT C/OОтличается | ON-OFF, SPSTОтличается | ON-ON, SPDTОтличается |
| Контактное сопротивление, мОм, не более | 50 | 50Совпадает | 50Совпадает | 50Совпадает | 50Совпадает |
| Сопротивление изоляции, МОм, не менее | 1000 (при Uисп.dc=500 В) | 1000 (при Uисп.dc=500 В)Совпадает | 1000 (при Uисп.dc=500 В)Совпадает | 1000 (при Uисп.dc=500 В)Совпадает | 1000 (при Uисп.dc=500 В)Совпадает |
| Номинальное напряжение, В | 250 (125) | 250 (125)Совпадает | 250 (125)Совпадает | 250 (125)Совпадает | 250 (125)Совпадает |
| Номинальный ток, А | 6 (10) | 6 (10)Совпадает | 6 (10)Совпадает | 10 (15)Отличается | 3 (5), Imax=6Отличается |
- 55,64 ₽275 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Схема переключения
- ТекущийON-OFF-ON, SPDTАналогON - OFF - ON, SPDTОтличается
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий250 (125)Аналог250 (125)Совпадает
- Номинальный ток, А
- Текущий6 (10)Аналог6 (10)Совпадает
- 106,47 ₽150 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF-ON, SPDTАналог(ON)-OFF-(ON), DPDT C/OОтличается
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий250 (125)Аналог250 (125)Совпадает
- Номинальный ток, А
- Текущий6 (10)Аналог6 (10)Совпадает
- 81,62 ₽1 250 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF-ON, SPDTАналогON-OFF, SPSTОтличается
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий250 (125)Аналог250 (125)Совпадает
- Номинальный ток, А
- Текущий6 (10)Аналог10 (15)Отличается
- 70,24 ₽425 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF-ON, SPDTАналогON-ON, SPDTОтличается
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий250 (125)Аналог250 (125)Совпадает
- Номинальный ток, А
- Текущий6 (10)Аналог3 (5), Imax=6Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
