Datasheet KN3(B)-103 on-off-on
Технические параметры, размеры и рекомендации производителя
Тумблер трехпозиционный однополюсный RUICHI KN3(B)-103
53.5х13х33.5 мм, ON-OFF-ON, SPDT, 6 А, 250 В, 50 мОм, 3 контакта, под винт
- MPN
- KN3(B)-103 on-off-on
- Бренд
- Ruichi
- Артикул RU
- 108192
Основные параметры
- Схема переключения
- ON - OFF - ON, SPDT
- Номинальный ток, А
- 6 (10)
- Номинальное напряжение, В
- 250 (125)
- Тип переключателя
- Тумблер однополюсный серии KN3(B)
- Тип клемм
- под винт
- Количество циклов коммутации (электро), не менее
- 10000
275 шт в наличии55,64 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Схема переключения
- ON - OFF - ON, SPDT
- Количество циклов коммутации (электро), не менее
- 10000
- Сопротивление изоляции, МОм, не менее
- 1000 (при Uисп.dc=500 В)
- Контактное сопротивление, мОм, не более
- 50
- Диэлектрическая прочность, В
- 1500 (50 Гц, 1 мин.)
- Номинальное напряжение, В
- 250 (125)
- Номинальный ток, А
- 6 (10)
Монтаж и корпус
- Диаметр установочного отверстия, мм
- 12,2
- Кол-во контактов в группе/ групп (всего контактов)
- 3/ 1 (3S)
- Глубина, мм
- 53,5
- Ширина, мм
- 13
- Высота, мм
- 33,5
Условия эксплуатации
- Диапазон рабочих температур, °C
- -25...+85
Упаковка и вес
- Вес брутто
- 26.30
- Транспортная упаковка: размер/кол-во
- 42*28*23./500
Другие параметры
- Тип переключателя
- Тумблер однополюсный серии KN3(B)
- Тип клемм
- под винт

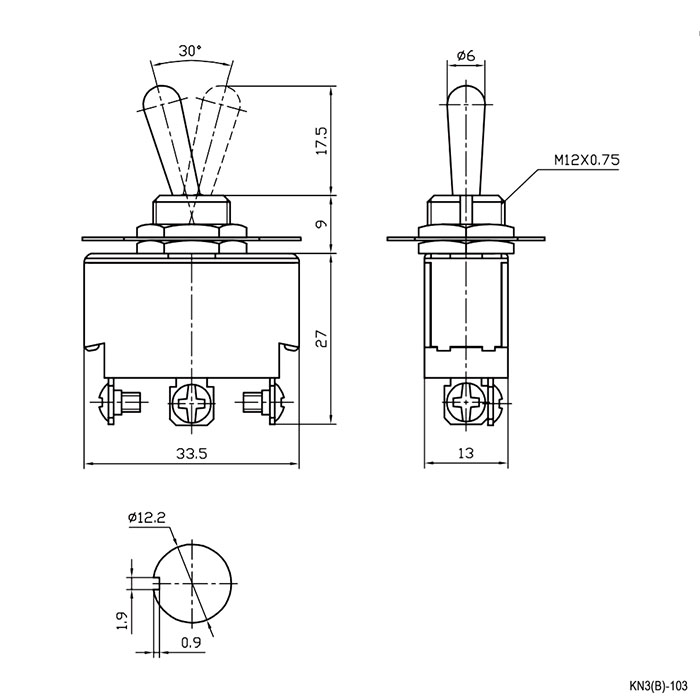

Документация и схема
Условия поставки
Обновлено 03.09.2026- Источник / остаток
- Каталог RU Electronics · 275 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 25 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet: 1
Описание
Тумблер трехпозиционный однополюсный RUICHI KN3(B)-103, 53.5х13х33.5 мм, ON-OFF-ON, SPDT, 6 А, 250 В, 50 мОм, 3 контакта, под винт - это малогабаритный переключатель на два либо три положения с рычажно-пружинным приводом. Применяется главным образом для коммутации цепей управления.
