Datasheet KN3(B)-102P on-on
Технические параметры, размеры и рекомендации производителя

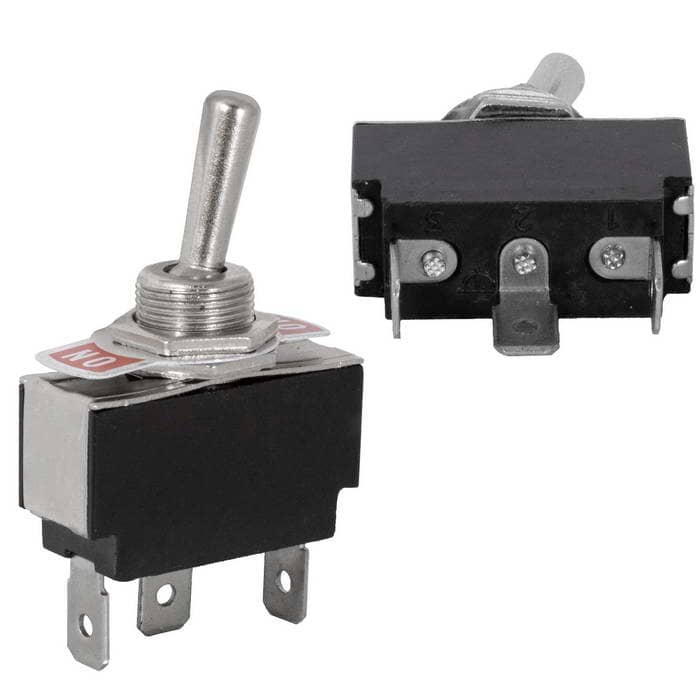

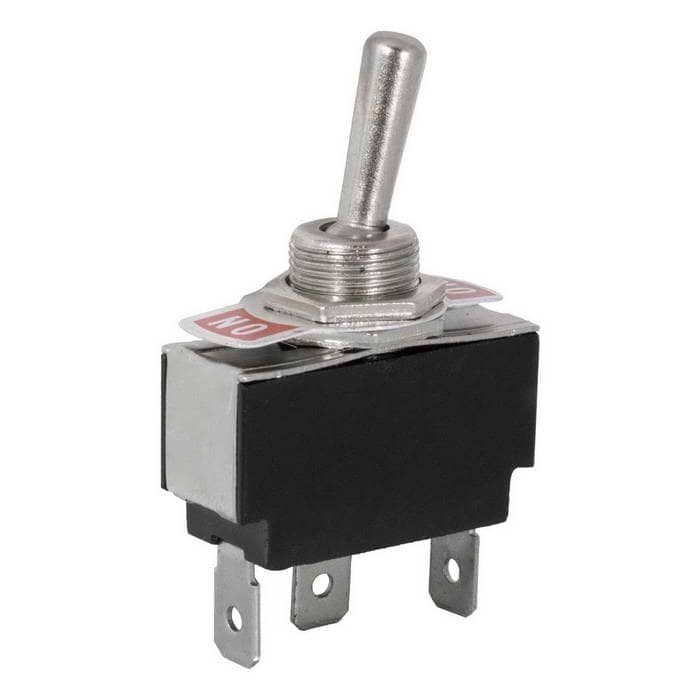

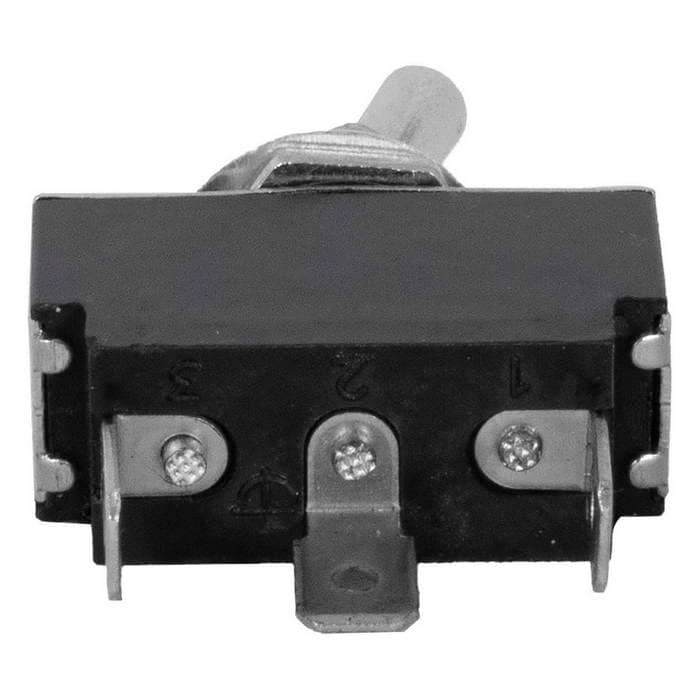

Тумблер двухпозиционный однополюсный RUICHI KN3(B)-102P
ON-ON, 3 контакта
- MPN
- KN3(B)-102P on-on
- Бренд
- Ruichi
- Артикул RU
- 116673
Основные параметры
- Схема переключения
- ON-ON, SPDT
- Номинальный ток, А
- 3 (6)
- Номинальное напряжение, В
- 250 (125)
- Тип переключателя
- Тумблер однополюсный серии KN3(B)
- Тип клемм
- под винт
- Количество циклов коммутации (электро), не менее
- 10000
300 шт в наличии59,38 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Схема переключения
- ON-ON, SPDT
- Количество циклов коммутации (электро), не менее
- 10000
- Сопротивление изоляции, МОм, не менее
- 1000 (при Uисп.dc=500 В)
- Контактное сопротивление, мОм, не более
- 50
- Диэлектрическая прочность, В
- 1500 (50 Гц, 1 мин.)
- Номинальное напряжение, В
- 250 (125)
- Номинальный ток, А
- 3 (6)
Монтаж и корпус
- Диаметр установочного отверстия, мм
- 12,2
- Кол-во контактов в группе/ групп (всего контактов)
- 3/ 1 (3P)
- Глубина, мм
- 53,5
- Ширина, мм
- 13
- Высота, мм
- 33,5
Условия эксплуатации
- Диапазон рабочих температур, °C
- -25...+85
Упаковка и вес
- Вес брутто
- 24.74
- Транспортная упаковка: размер/кол-во
- 42*28*23.5/500
Другие параметры
- Тип переключателя
- Тумблер однополюсный серии KN3(B)
- Тип клемм
- под винт

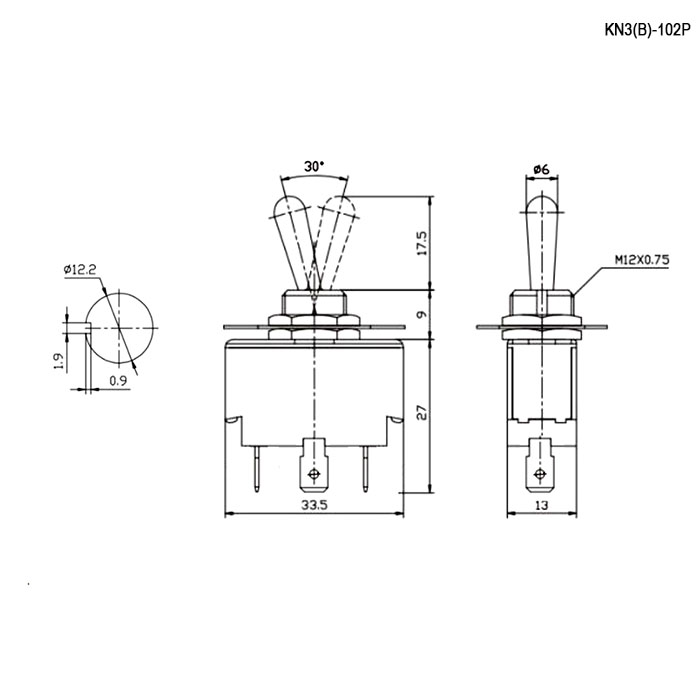

Документация и схема
Условия поставки
Обновлено 21.07.2026- Источник / остаток
- Каталог RU Electronics · 300 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 25 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet: 1
Описание
Тумблер двухпозиционный однополюсный RUICHI KN3(B)-102P, ON-ON, 3 контакта - это малогабаритный переключатель на два либо три положения с рычажно-пружинным приводом. Применяется главным образом для коммутации цепей управления.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202625 шт12300 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарKN3(B)-102P on-onRUICHIАрт. RU 116673 59,38 ₽300 шт по каталогу |  70,24 ₽425 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  42,90 ₽51 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  52,31 ₽333 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  66,39 ₽100 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | ON-ON, SPDT | ON-ON, SPDTСовпадает | ON-OFF, SPSTОтличается | ON-OFF, SPSTОтличается | ON - OFF - ON, DPDTОтличается |
| Контактное сопротивление, мОм, не более | 50 | 50Совпадает | 50Совпадает | 50Совпадает | 50Совпадает |
| Сопротивление изоляции, МОм, не менее | 1000 (при Uисп.dc=500 В) | 1000 (при Uисп.dc=500 В)Совпадает | 1000 (при Uисп.dc=500 В)Совпадает | 1000 (при Uисп.dc=500 В)Совпадает | 1000 (при Uисп.dc=500 В)Совпадает |
| Номинальное напряжение, В | 250 (125) | 250 (125)Совпадает | 250 (125)Совпадает | 250 (125)Совпадает | 250 (125)Совпадает |
| Номинальный ток, А | 3 (6) | 3 (5), Imax=6Отличается | 3 (6)Совпадает | 3 (6)Совпадает | 3 (6)Совпадает |
- 70,24 ₽425 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-ON, SPDTАналогON-ON, SPDTСовпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий250 (125)Аналог250 (125)Совпадает
- Номинальный ток, А
- Текущий3 (6)Аналог3 (5), Imax=6Отличается
- 42,90 ₽51 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-ON, SPDTАналогON-OFF, SPSTОтличается
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий250 (125)Аналог250 (125)Совпадает
- Номинальный ток, А
- Текущий3 (6)Аналог3 (6)Совпадает
- 52,31 ₽333 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-ON, SPDTАналогON-OFF, SPSTОтличается
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий250 (125)Аналог250 (125)Совпадает
- Номинальный ток, А
- Текущий3 (6)Аналог3 (6)Совпадает
- 66,39 ₽100 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-ON, SPDTАналогON - OFF - ON, DPDTОтличается
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий250 (125)Аналог250 (125)Совпадает
- Номинальный ток, А
- Текущий3 (6)Аналог3 (6)Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
