ESDCAN24-2BLY Elecsuper защитная диодная сборка 24 В

8 А, 450 Вт, SOT-23

MPN
ESDCAN24-2BLY
Бренд
Elecsuper
Артикул RU
122184

Основные параметры

Пиковая мощность рассеивания, Вт
450
Количество защищаемых линий
2
Напряжение несрабатывания, В
24
Минимальное напряжение срабатывания, В
26,5
Максимальное напряжение ограничения, В
36
Максимальный импульсный ток (Ipp), А
8
Все характеристики
Документация
5 150 шт в наличии2,96 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

14 параметров из источника

Электрические параметры

Пиковая мощность рассеивания, Вт
450
Напряжение несрабатывания, В
24
Минимальное напряжение срабатывания, В
26,5
Максимальное напряжение ограничения, В
36
Максимальный импульсный ток (Ipp), А
8
Ток утечки, мкА
1
Емкость, пФ
30

Монтаж и корпус

Корпус
SOT-23
Тип монтажа
поверхностный (SMT)

Условия эксплуатации

Уровень защиты по ESD (IEC61000-4-2)
±30 кВ возд. /± 30 кВ касание
Диапазон рабочих температур
-40...+125 °С

Упаковка и вес

Вес брутто
0.05
Упаковка
REEL, 3000 шт.

Другие параметры

Количество защищаемых линий
2

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet ESDCAN24-2BLY

Технические параметры, размеры и рекомендации производителя

Скачать

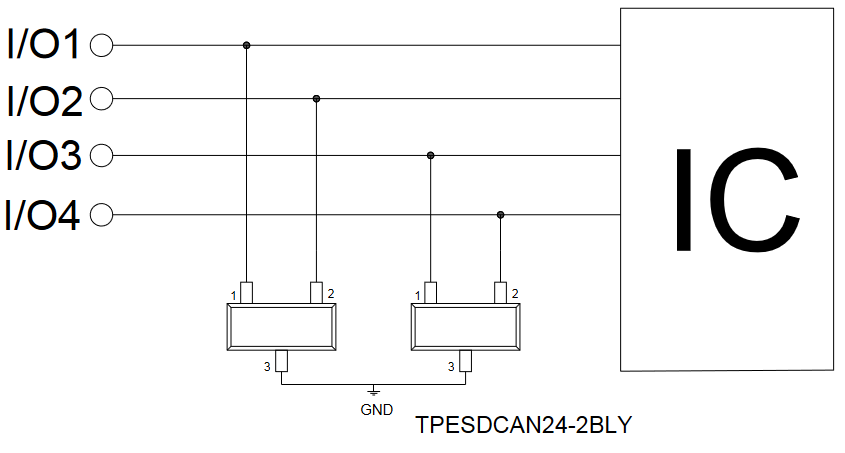

Миниатюра: Схема ESDCAN24-2BLY 1
IMAGE · Схема

Схема ESDCAN24-2BLY 1

Габаритный чертёж и расположение контактов

Скачать

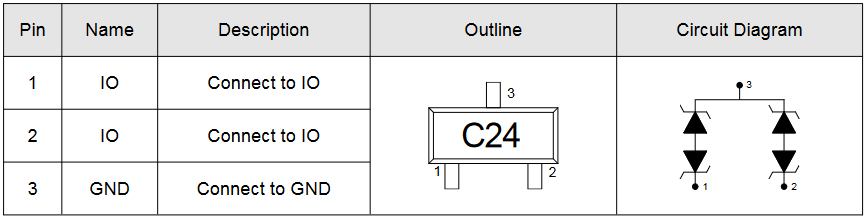

Миниатюра: Схема ESDCAN24-2BLY 2
IMAGE · Схема

Схема ESDCAN24-2BLY 2

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 26.07.2026
Источник / остаток
Каталог RU Electronics · 5 150 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
250 шт в упаковке
Date code / партия
Год / маркировка: 2023
Документация
Datasheet: 1

Описание

ESDCAN24-2BLY защитная диодная сборка для поверхностного монтажа в корпусе SOT-23. Напряжение несрабатывания 24 В, максимальный импульсный ток 8 А (8/20 мкс), пиковая рассеиваемая мощность 450 Вт, уровень защиты ESD ±30 кВ возд. /± 30 кВ касание. Предназначена для защиты CAN шины от перенапряжений, вызванных электростатическими разрядами, переходными процессами.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2023250 шт205 000 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарESDCAN24-2BLYElecsuperАрт. RU 122184
2,96 ₽5 150 шт по каталогу
Параметрический вариантElecsuperESD2CAN24Арт. RU 124547
2,73 ₽6 000 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантElecsuperPESD15VS1UBАрт. RU 127127
1,44 ₽11 000 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантHOTTECHSM712Арт. RU 119447
3,03 ₽12 000 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантYOUTAIPESD15VL2BTАрт. RU 120088
3,37 ₽6 000 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

КорпусSOT-23SOT-23СовпадаетSOD-523ОтличаетсяSOT-23СовпадаетSOT-23Совпадает
Тип монтажаповерхностный (SMT)поверхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадает
Емкость, пФ3015Отличается70Отличается45 / 75Отличается40Отличается
Максимальный импульсный ток (Ipp), А86Отличается8Совпадает17Отличается9Отличается
Минимальное напряжение срабатывания, В26,526,5Совпадает13,3Отличается13,3 / 7,5Отличается16,5Отличается
  • Параметрический вариантElecsuperESD2CAN24Арт. RU 124547
    2,73 ₽6 000 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Корпус
    ТекущийSOT-23АналогSOT-23Совпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Емкость, пФ
    Текущий30Аналог15Отличается
    Максимальный импульсный ток (Ipp), А
    Текущий8Аналог6Отличается
    Минимальное напряжение срабатывания, В
    Текущий26,5Аналог26,5Совпадает
    Открыть товар
  • Параметрический вариантElecsuperPESD15VS1UBАрт. RU 127127
    1,44 ₽11 000 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Корпус
    ТекущийSOT-23АналогSOD-523Отличается
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Емкость, пФ
    Текущий30Аналог70Отличается
    Максимальный импульсный ток (Ipp), А
    Текущий8Аналог8Совпадает
    Минимальное напряжение срабатывания, В
    Текущий26,5Аналог13,3Отличается
    Открыть товар
  • Параметрический вариантHOTTECHSM712Арт. RU 119447
    3,03 ₽12 000 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Корпус
    ТекущийSOT-23АналогSOT-23Совпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Емкость, пФ
    Текущий30Аналог45 / 75Отличается
    Максимальный импульсный ток (Ipp), А
    Текущий8Аналог17Отличается
    Минимальное напряжение срабатывания, В
    Текущий26,5Аналог13,3 / 7,5Отличается
    Открыть товар
  • Параметрический вариантYOUTAIPESD15VL2BTАрт. RU 120088
    3,37 ₽6 000 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Корпус
    ТекущийSOT-23АналогSOT-23Совпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Емкость, пФ
    Текущий30Аналог40Отличается
    Максимальный импульсный ток (Ipp), А
    Текущий8Аналог9Отличается
    Минимальное напряжение срабатывания, В
    Текущий26,5Аналог16,5Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
