Datasheet ESD5B5.0ST1G
Технические параметры, размеры и рекомендации производителя
ESD5B5.0ST1G Elecsuper защитный диод 5.0 В
8 А, 80 Вт, 15 пФ, SOD-523
- MPN
- ESD5B5.0ST1G
- Бренд
- Elecsuper
- Артикул RU
- 124523
Основные параметры
- Пиковая мощность рассеивания, Вт
- 80
- Количество защищаемых линий
- 1
- Напряжение несрабатывания, В
- 5
- Минимальное напряжение срабатывания, В
- 5,8
- Максимальное напряжение ограничения, В
- 10
- Максимальный импульсный ток (Ipp), А
- 8
7 100 шт в наличии0,98 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Пиковая мощность рассеивания, Вт
- 80
- Напряжение несрабатывания, В
- 5
- Минимальное напряжение срабатывания, В
- 5,8
- Максимальное напряжение ограничения, В
- 10
- Максимальный импульсный ток (Ipp), А
- 8
- Ток утечки, мкА
- 1
- Емкость, пФ
- 15
Монтаж и корпус
- Корпус
- SOD-523
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Уровень защиты по ESD (IEC61000-4-2)
- ±25 кВ возд. /± 25 кВ касание
- Диапазон рабочих температур
- -40...+125 °С
Упаковка и вес
- Вес брутто
- 0.03
- Транспортная упаковка: размер/кол-во
- 44*44*25/30000
- Упаковка
- REEL, 3000 шт.
Другие параметры
- Количество защищаемых линий
- 1

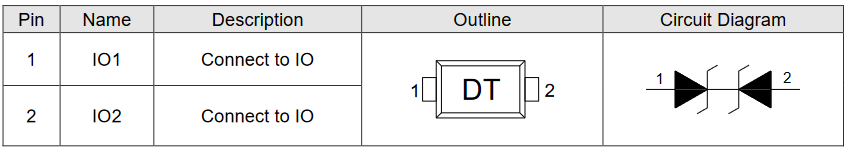

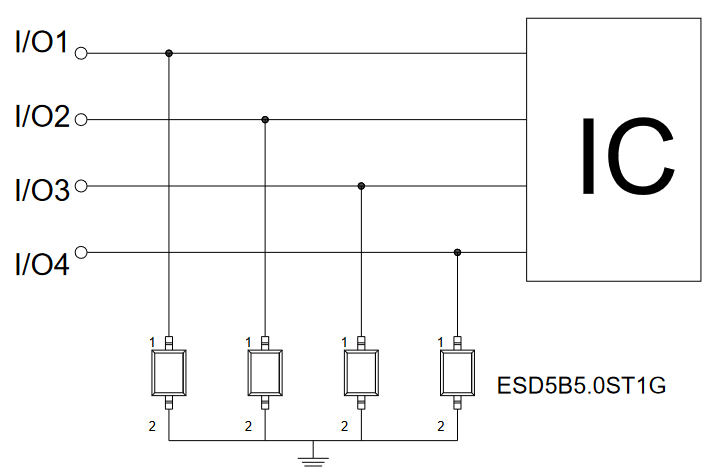

Документация и схема
Условия поставки
Обновлено 19.08.2026- Источник / остаток
- Каталог RU Electronics · 7 100 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 500 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
Описание
ESD5B5.0ST1G низкоемкостный двунаправленный защитный диод для поверхностного монтажа в корпусе SOD-523. Напряжение 5.0 Вольт, максимальный импульсный ток 8 А (8/20 мкс), пиковая мощность 80 Вт, защита по ESD ±25 кВ возд. /± 25 кВ касание, количество защищаемых линий - 1. Предназначена для защиты от электростатических воздействий и других перенапряжений
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2025500 шт21 000 шт
20253 000 шт26 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарESD5B5.0ST1GElecsuperАрт. RU 124523 0,98 ₽7 100 шт по каталогу |  1,13 ₽14 300 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  1,28 ₽14 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  2,73 ₽6 000 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  1,11 ₽27 000 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | SOD-523 | SOD-923Отличается | SOD-323Отличается | SOT-23Отличается | DFN1006-2LОтличается |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Емкость, пФ | 15 | 15Совпадает | 15Совпадает | 15Совпадает | 25Отличается |
| Максимальное напряжение ограничения, В | 10 | 10Совпадает | 16Отличается | 52Отличается | 10Совпадает |
| Максимальный импульсный ток (Ipp), А | 8 | 6Отличается | 8Совпадает | 6Отличается | 15Отличается |
- 1,13 ₽14 300 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-523АналогSOD-923Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий15Аналог15Совпадает
- Максимальное напряжение ограничения, В
- Текущий10Аналог10Совпадает
- Максимальный импульсный ток (Ipp), А
- Текущий8Аналог6Отличается
- 1,28 ₽14 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-523АналогSOD-323Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий15Аналог15Совпадает
- Максимальное напряжение ограничения, В
- Текущий10Аналог16Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий8Аналог8Совпадает
- 2,73 ₽6 000 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-523АналогSOT-23Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий15Аналог15Совпадает
- Максимальное напряжение ограничения, В
- Текущий10Аналог52Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий8Аналог6Отличается
- 1,11 ₽27 000 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-523АналогDFN1006-2LОтличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий15Аналог25Отличается
- Максимальное напряжение ограничения, В
- Текущий10Аналог10Совпадает
- Максимальный импульсный ток (Ipp), А
- Текущий8Аналог15Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
