Datasheet DPS-9M / DBB-9M 1
Технические параметры, размеры и рекомендации производителя

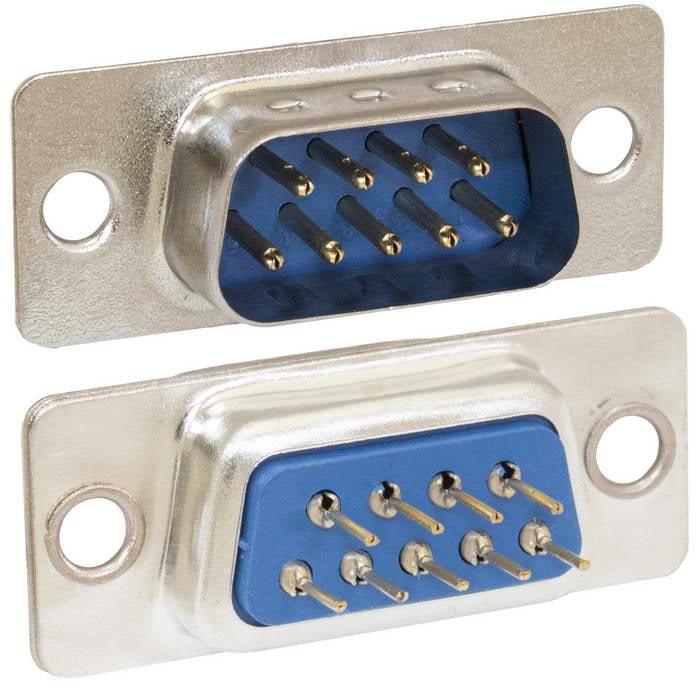

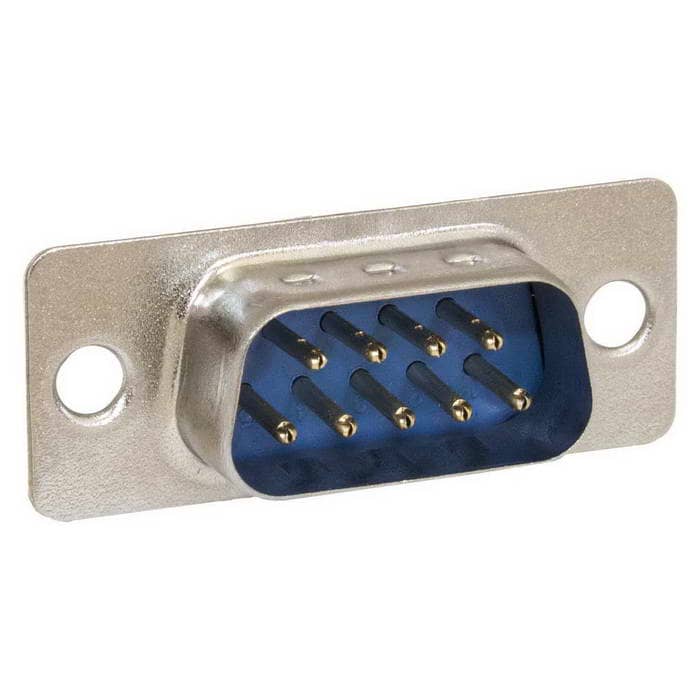

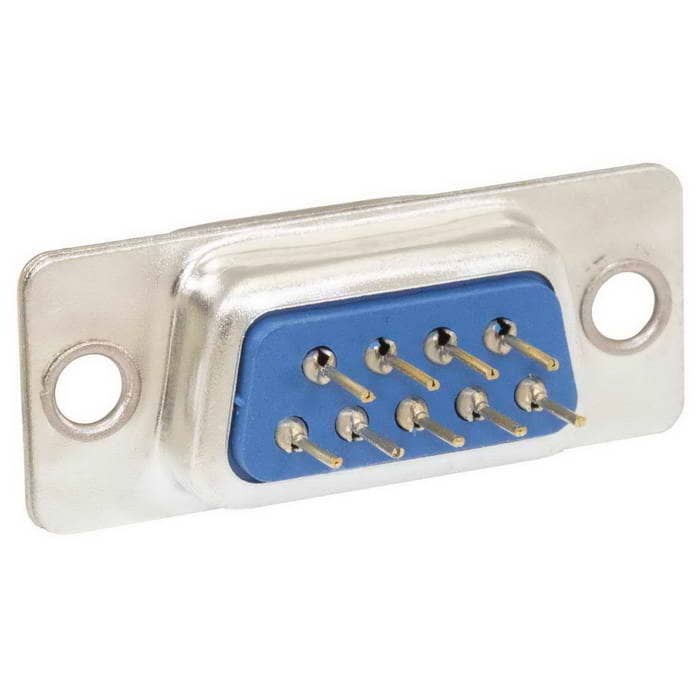

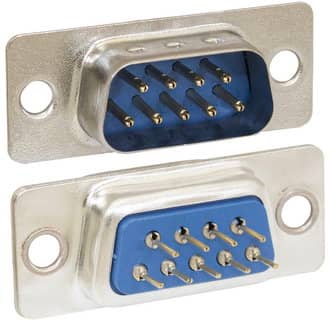

Разъём D-SUB RUICHI DPS-9M/DBB-9M
9 контактов
Товар подлежит обязательной маркировке- MPN
- DPS-9M / DBB-9M
- Бренд
- Ruichi
- Артикул RU
- 54951
Основные параметры
- Высота
- 12,5 мм
- Ширина
- 30,8 ± 0,3 мм
- Глубина
- 16,6 мм
- Шаг
- 2,77 мм
- Контактное сопротивление, не более
- 20 мОм
- Сопротивление изоляции, не менее
- 1000 (при Uисп.dc=500 В) МОм
830 шт в наличии13,26 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Контактное сопротивление, не более
- 20 мОм
- Сопротивление изоляции, не менее
- 1000 (при Uисп.dc=500 В) МОм
- Диэлектрическая прочность
- 500 (50 Гц, 1 мин.) В
Монтаж и корпус
- Высота
- 12,5 мм
- Ширина
- 30,8 ± 0,3 мм
- Глубина
- 16,6 мм
- Способ монтажа
- пайка
- Количество контактов
- 9 в два ряда
Условия эксплуатации
- Рабочая температура
- 0...+85 °С
Упаковка и вес
- Вес брутто
- 4.30
- Транспортная упаковка: размер/кол-во
- 42*28*23.5/2000
Другие параметры
- Шаг
- 2,77 мм
- Тип разъёма
- M - вилка

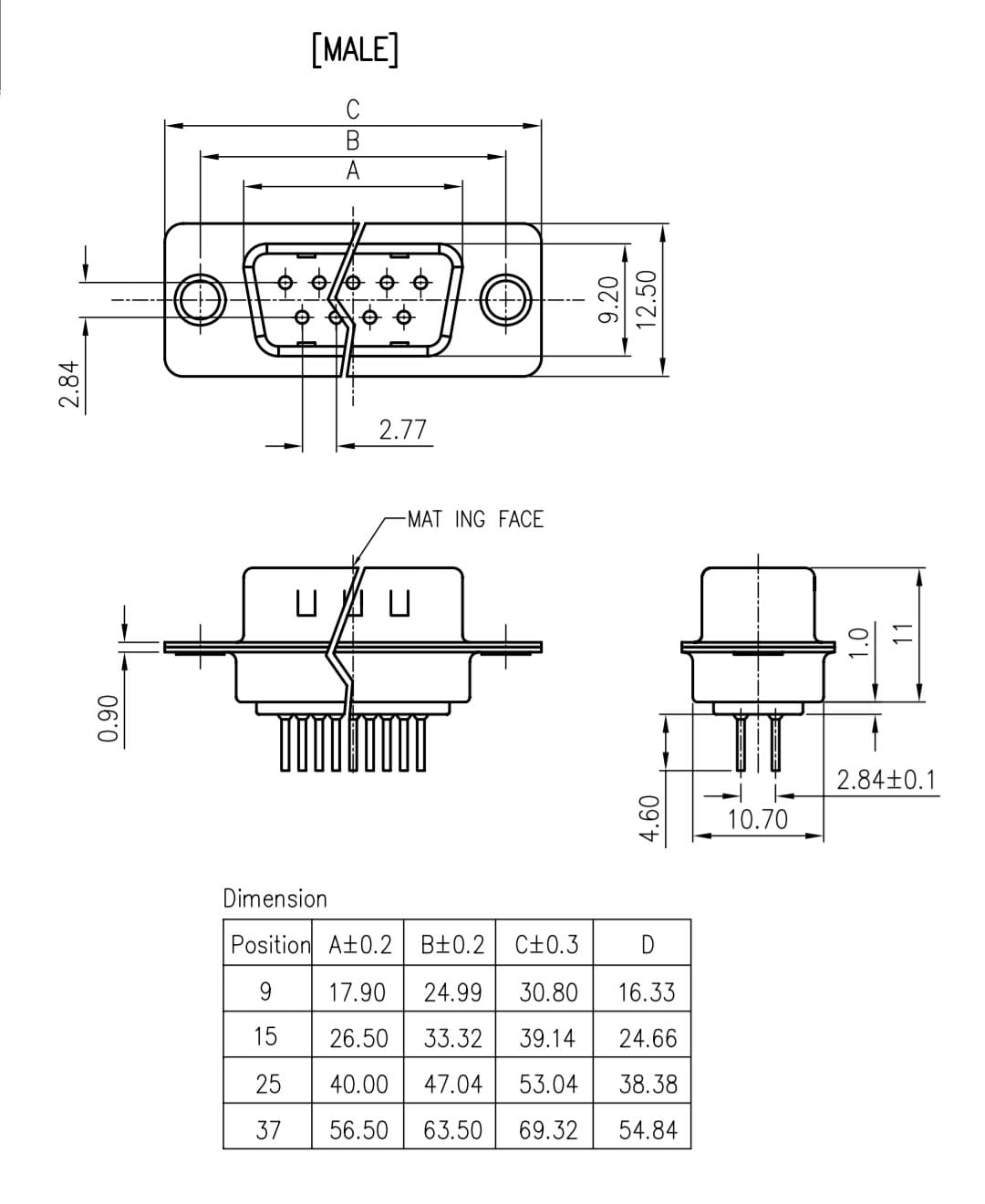

Документация и схема
Условия поставки
Обновлено 02.09.2026- Источник / остаток
- Каталог RU Electronics · 830 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 1 шт · только целая упаковка
- Фасовка
- 20 / 50 / 60 шт в упаковке
- Date code / партия
- Год / маркировка: 2015 / 2025
- Документация
- Datasheet: 2
Описание
Разъем D-SUB электрического типа предназначен для использования в компьютерной технике различного назначения. Изделие состоит из 2-х или более параллельных рядов контактов или гнезд, обычно окружённых металлическим экраном в форме латинской D, который обеспечивает механическое крепление соединения и экранирует от электромагнитных помех.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
201520 шт480 шт
202550 шт3150 шт
201560 шт10600 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарDPS-9M / DBB-9MRUICHIАрт. RU 54951 13,26 ₽830 шт по каталогу |  12,22 ₽750 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  22,29 ₽6 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  27,60 ₽350 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  28,98 ₽650 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | пайка | пайкаСовпадает | пайкаСовпадает | пайкаСовпадает | пайкаСовпадает |
| Тип разъёма | M - вилка | F - розеткаОтличается | F - розеткаОтличается | F - розеткаОтличается | М - вилкаОтличается |
| Количество контактов | 9 в два ряда | 9 в два рядаСовпадает | 15 в два рядаОтличается | 25 в два рядаОтличается | 25 в два рядаОтличается |
| Контактное сопротивление, не более | 20 мОм | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает |
| Сопротивление изоляции, не менее | 1000 (при Uисп.dc=500 В) МОм | 1000 (при Uисп.dc=500 В) МОмСовпадает | 1000 (при Uисп.dc=500 В) МОмСовпадает | 1000 (при Uисп.dc=500 В) МОмСовпадает | 1000 (при Uисп.dc=500 В) МОмСовпадает |
- 12,22 ₽750 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- ТекущийпайкаАналогпайкаСовпадает
- Тип разъёма
- ТекущийM - вилкаАналогF - розеткаОтличается
- Количество контактов
- Текущий9 в два рядаАналог9 в два рядаСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
- 22,29 ₽6 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Способ монтажа
- ТекущийпайкаАналогпайкаСовпадает
- Тип разъёма
- ТекущийM - вилкаАналогF - розеткаОтличается
- Количество контактов
- Текущий9 в два рядаАналог15 в два рядаОтличается
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
- 27,60 ₽350 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Способ монтажа
- ТекущийпайкаАналогпайкаСовпадает
- Тип разъёма
- ТекущийM - вилкаАналогF - розеткаОтличается
- Количество контактов
- Текущий9 в два рядаАналог25 в два рядаОтличается
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
- 28,98 ₽650 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Способ монтажа
- ТекущийпайкаАналогпайкаСовпадает
- Тип разъёма
- ТекущийM - вилкаАналогМ - вилкаОтличается
- Количество контактов
- Текущий9 в два рядаАналог25 в два рядаОтличается
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
