Datasheet DPS-15F / DBB-15F 1
Технические параметры, размеры и рекомендации производителя
D-SUB
Товар подлежит обязательной маркировке

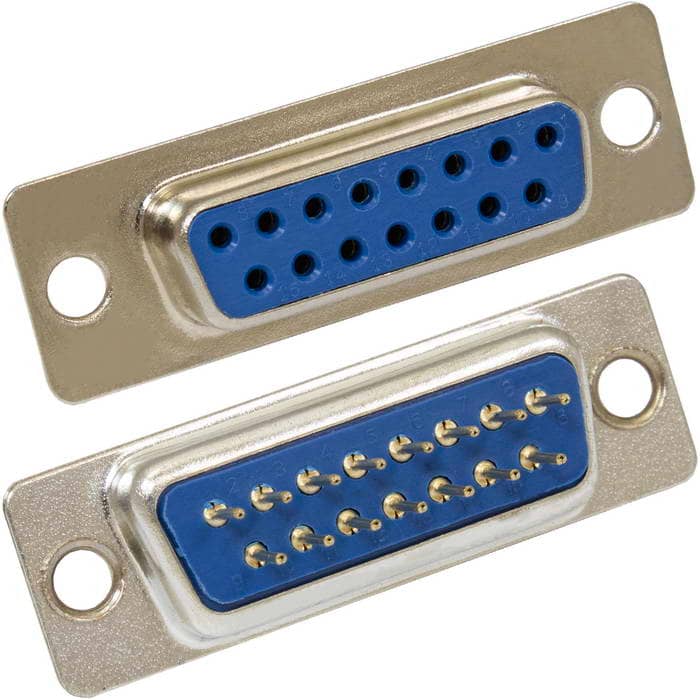

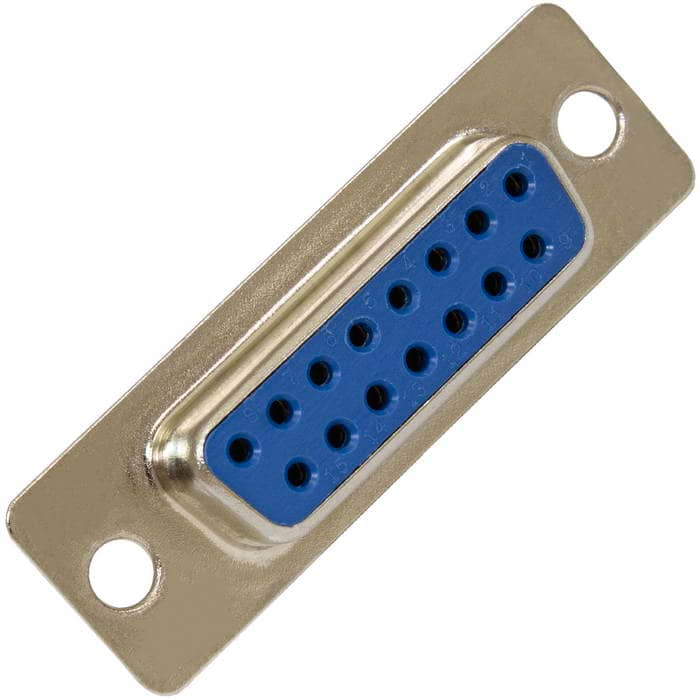

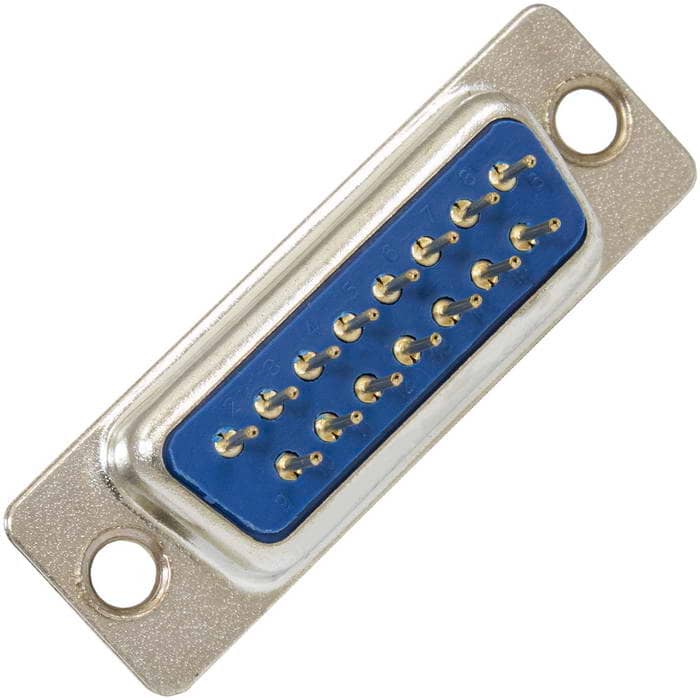

Разъём D-SUB RUICHI DPS-15F/DBB-15F, 15 контактов
Разъём D-SUB RUICHI DPS-15F/DBB-15F, 15 контактов
Товар подлежит обязательной маркировке- MPN
- DPS-15F / DBB-15F
- Бренд
- Ruichi
- Артикул RU
- 54952
- Каталог обновлён
- 29.07.2026
- Источник / остаток
- Каталог RU Electronics · 100 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 50 шт · только целая упаковка
- Фасовка
- 50 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 2
100 шт в наличии22,29 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

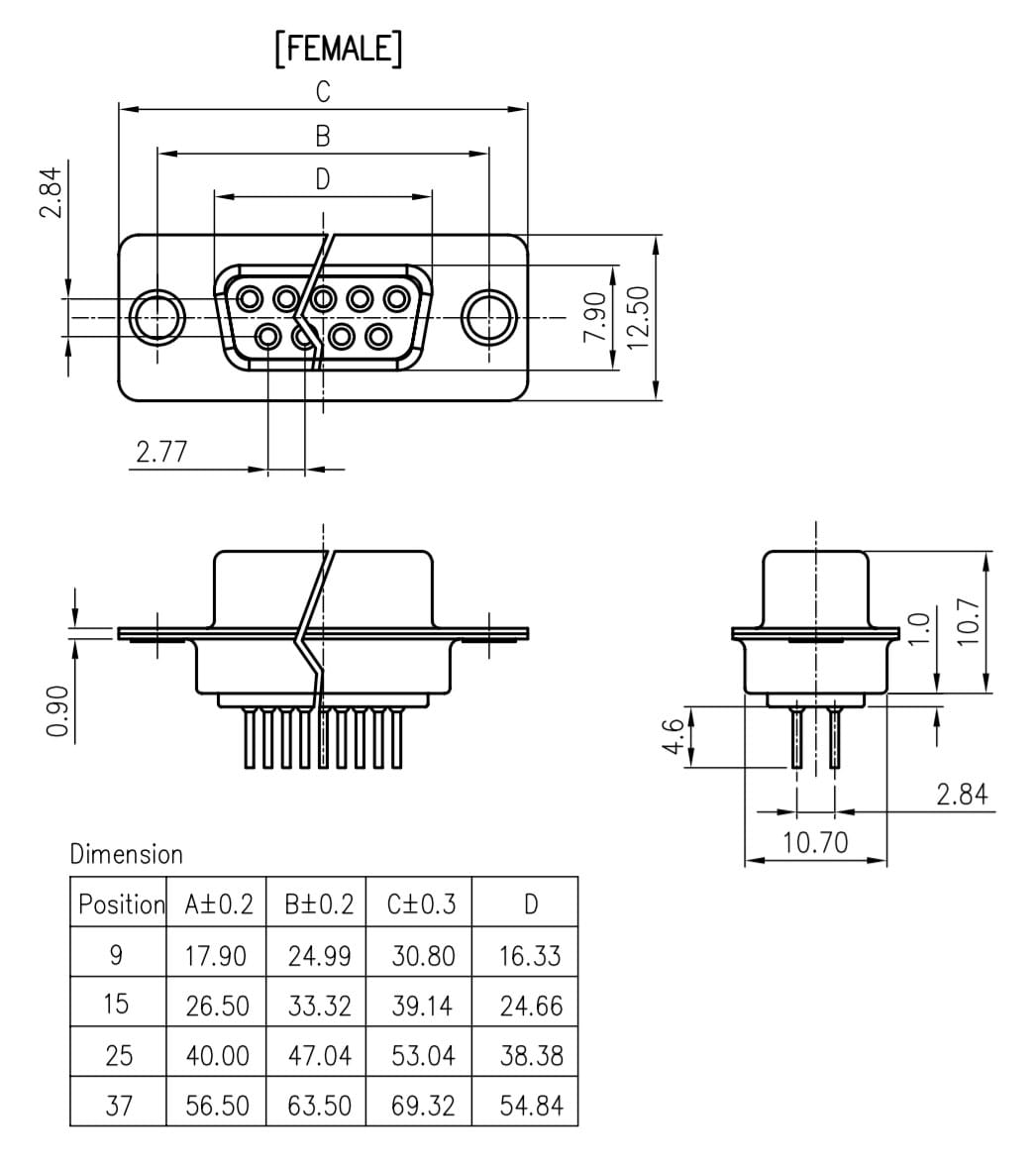

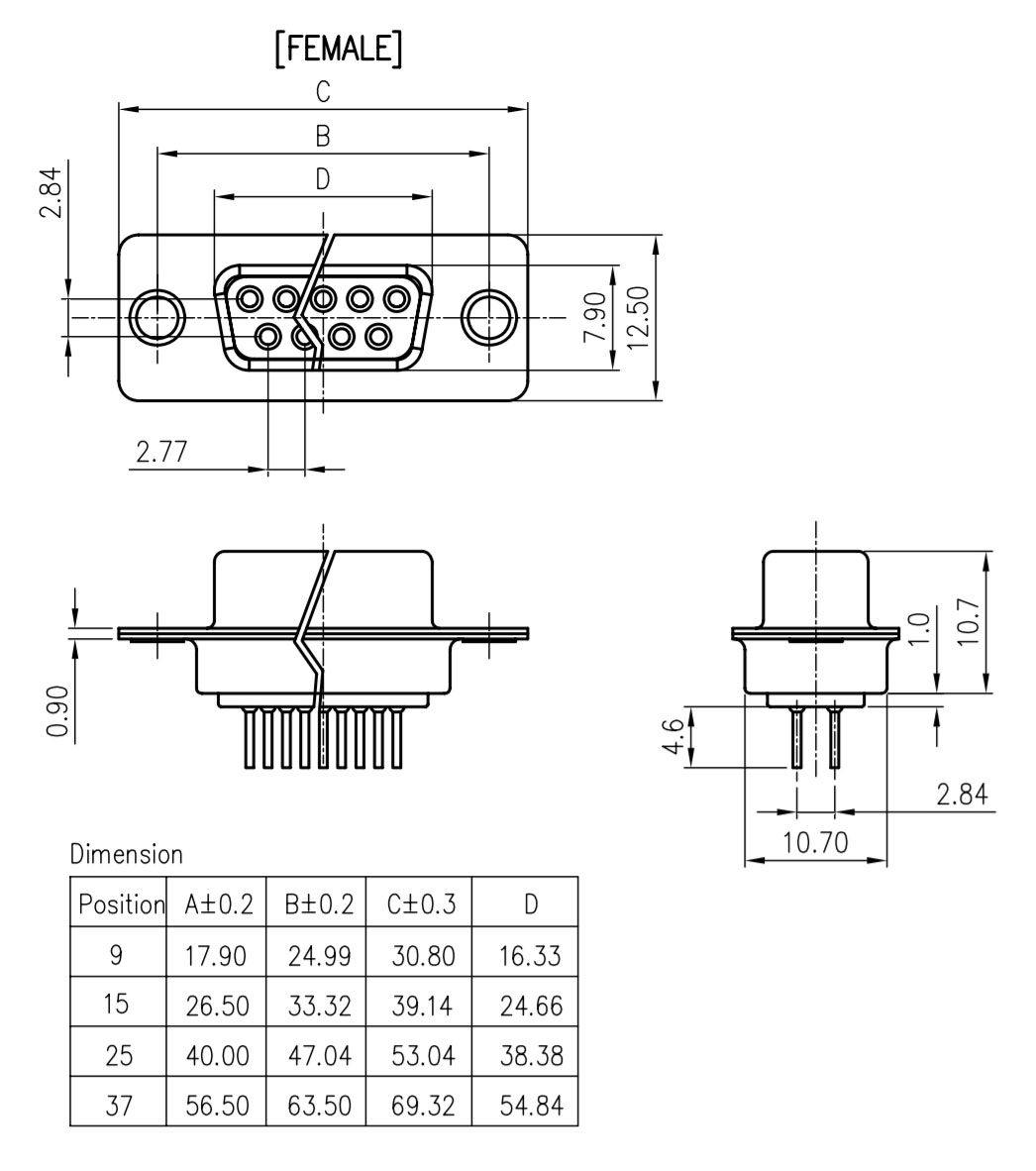

Документация и схема
Характеристики
- Вес брутто
- 7.14
- Транспортная упаковка: размер/кол-во
- 46.5*35*24/1000
- Высота
- 12,5 мм
- Ширина
- 39,14 ± 0,3 мм
- Глубина
- 15,3 мм
- Шаг
- 2,77 х 2,84 (гор. х верт.) мм
- Контактное сопротивление, не более
- 20 мОм
- Сопротивление изоляции, не менее
- 1000 (при Uисп.dc=500 В) МОм
- Диэлектрическая прочность
- 500 (50 Гц, 1 мин.) В
- Рабочая температура
- 0...+85 °С
- Способ монтажа
- пайка
- Тип разъёма
- F - розетка
- Количество контактов
- 15 в два ряда
Описание
Разъем D-SUB электрического типа предназначен для использования в компьютерной технике различного назначения. Изделие состоит из 2-х или более параллельных рядов контактов или гнезд, обычно окружённых металлическим экраном в форме латинской D, который обеспечивает механическое крепление соединения и экранирует от электромагнитных помех.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202550 шт150 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарDPS-15F / DBB-15FRUICHIАрт. RU 54952 22,29 ₽100 шт по каталогу |  27,60 ₽550 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  12,22 ₽1 050 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  34,95 ₽1 585 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  28,29 ₽1 650 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | пайка | пайкаСовпадает | пайкаСовпадает | пайкаСовпадает | пайкаСовпадает |
| Тип разъёма | F - розетка | F - розеткаСовпадает | F - розеткаСовпадает | F - розеткаСовпадает | F - розеткаСовпадает |
| Количество контактов | 15 в два ряда | 25 в два рядаОтличается | 9 в два рядаОтличается | 37 в два рядаОтличается | 26 в три рядаОтличается |
| Контактное сопротивление, не более | 20 мОм | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает |
| Сопротивление изоляции, не менее | 1000 (при Uисп.dc=500 В) МОм | 1000 (при Uисп.dc=500 В) МОмСовпадает | 1000 (при Uисп.dc=500 В) МОмСовпадает | 1000 (при Uисп.dc=500 В) МОмСовпадает | 1000 (при Uисп.dc=500 В) МОмСовпадает |
- 27,60 ₽550 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- ТекущийпайкаАналогпайкаСовпадает
- Тип разъёма
- ТекущийF - розеткаАналогF - розеткаСовпадает
- Количество контактов
- Текущий15 в два рядаАналог25 в два рядаОтличается
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
- 12,22 ₽1 050 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- ТекущийпайкаАналогпайкаСовпадает
- Тип разъёма
- ТекущийF - розеткаАналогF - розеткаСовпадает
- Количество контактов
- Текущий15 в два рядаАналог9 в два рядаОтличается
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
- 34,95 ₽1 585 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- ТекущийпайкаАналогпайкаСовпадает
- Тип разъёма
- ТекущийF - розеткаАналогF - розеткаСовпадает
- Количество контактов
- Текущий15 в два рядаАналог37 в два рядаОтличается
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
- 28,29 ₽1 650 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- ТекущийпайкаАналогпайкаСовпадает
- Тип разъёма
- ТекущийF - розеткаАналогF - розеткаСовпадает
- Количество контактов
- Текущий15 в два рядаАналог26 в три рядаОтличается
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
